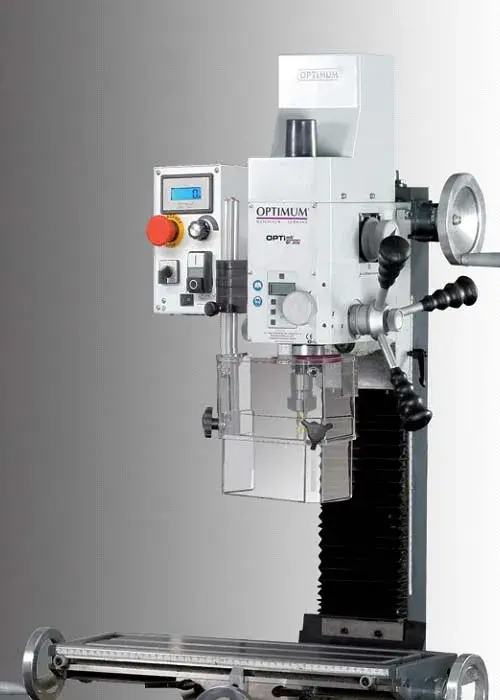

Подробное описание: Настольный фрезерно-сверлильный станок BF20L/BF20
Модель: арт. 3338120.
Максимальный диаметр торцевой фрезы — 63 мм, максимальный диаметр концевой фрезы — 20 мм.
Максимальный диаметр рассверливания в стали — 16 мм, максимальный диаметр сверления в стали — 12 мм.
Напряжение питания — 230 В.
Размеры рабочего стола и перемещения: длина стола — 510 мм, ширина — 180 мм.
Максимальное расстояние шпиндель-стол — 375 мм.
Размер Т-образных пазов стола — 12 мм, количество пазов — 3, расстояние между пазами — 63 мм.
Максимальная грузоподъемность стола — 50 кг.
Двигатель мощностью 0,85 кВт обеспечивает надежную работу станка.
Перемещение по осям:
- X — 280 мм
- Y — 175 мм
- Z — 280 мм
Вылет оси шпинделя — 185 мм.
Характеристики шпинделя:
Патрон — MK 2 / M 10.
Диапазон скоростей шпинделя составляет 90–1480 и 150–3000 об/мин с двумя ступенями.
Регулировка скорости бесступенчатая.
Зажимная планка шпинделя — M 10.
Фрезерная головка поворачивается в диапазоне ± 90° по плоскости Z-X.
Ход пиноли – 50 мм.
Габаритные размеры станка: длина — 745 мм, ширина/глубина — 565 мм, высота — 935 мм.
Вес ориентировочный — 103 кг.
Описание и особенности станка:

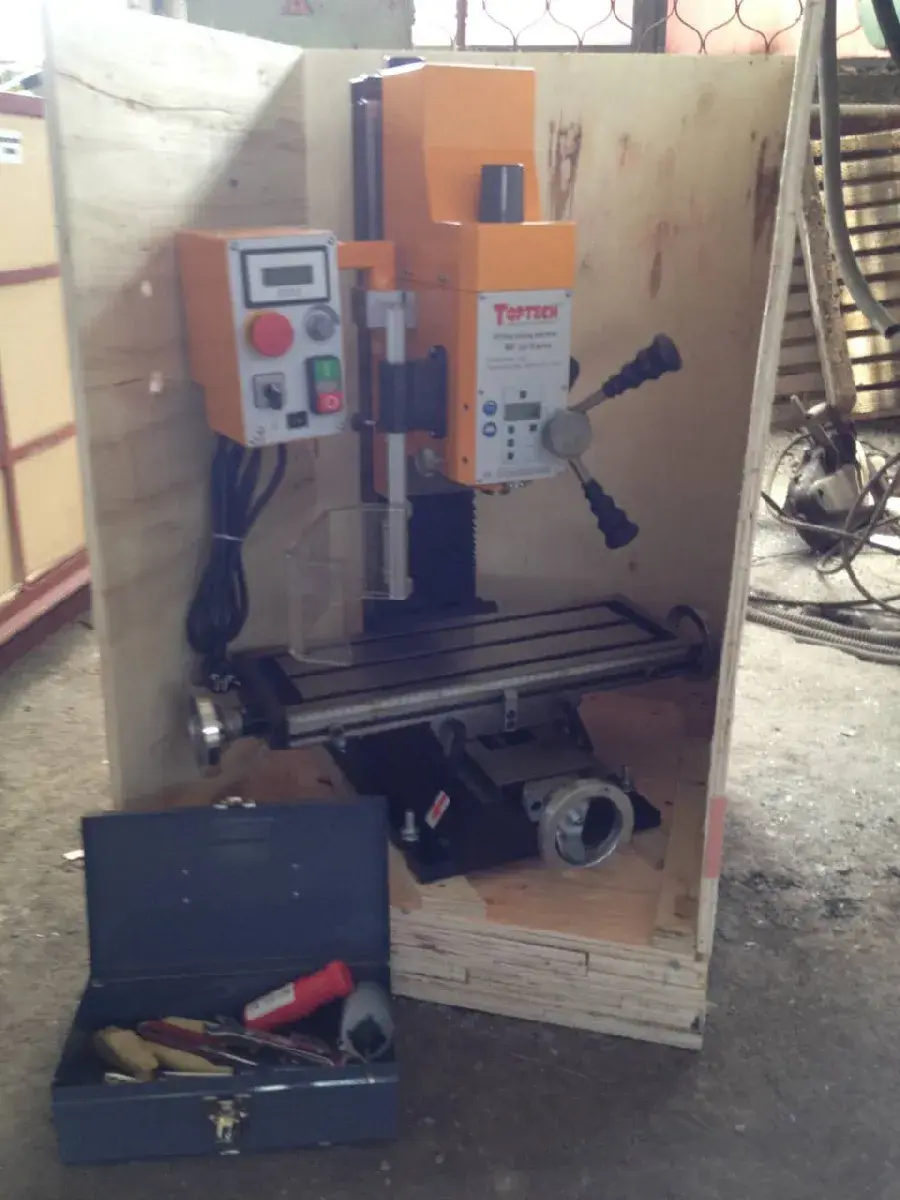

Это компактный настольный сверлильно-фрезерный станок с бесступенчатым электронным приводом и регулировкой числа оборотов шпинделя.
Направляющие типа «ласточкин хвост» шлифованные и шабреные, с возможностью регулировки клиновыми планками.
Оснащён ЭМС-фильтром класса C1 для защиты от электромагнитных помех.
Цифровая индикация частоты вращения шпинделя обеспечивает удобный контроль работы.
Регулируемые гайки на всех ходовых винтах полностью устраняют люфт, повышая точность.
Электроника выполнена в 24-вольтовой версии для безопасности эксплуатации.
Направляющие защищены от попадания стружки.
Вращение шпинделя позволяет выполнять различные операции – сверление, фрезерование и рассверливание.
Фрезерная головка наклоняется на ± 90° для работы в любых промежуточных положениях.
Защитный экран регулируется по высоте и оснащён микропереключателем, который обеспечивает максимальную защиту пользователя от летящих стружек и деталей.
Радиальное биение шпинделя не превышает 0,01 мм, что гарантирует высокую точность обработки.
Имеется два режима подачи пиноли: грубая и точная микрометрическая.
Направляющая фрезерной головки закрыта защитным кожухом.
Станок оборудован высокопроизводительным коллекторным двигателем и короткой кинематической цепью, что увеличивает надёжность и ресурс работы.
Удобная эргономичная панель управления обеспечивает комфорт и простоту эксплуатации.
Встроенный галогеновый светильник мощностью 10 Вт (12 В) в фрезерной головке освещает рабочую зону.
Большой защитный экран с конечным выключателем гарантирует безопасность при работе со станком.
Возможна установка системы ЧПУ для автоматизации процессов.
Различные модификации:
BF 20L — удлинённый стол длиной 700 мм и перемещением по оси X в 480 мм.
BF 20LD — трёхосевой УЦИ DRO 5 с магнитными измерительными лентами для точного позиционирования.
Дополнительная комплектация включает:
- Коническую оправку МК2, В16;
- Зажимную планку М 10;
- Комплект инструментов.
Этот мини-фрезерный станок сочетает в себе высокую точность, надёжность и обширные функциональные возможности по оптимальной цене, что делает его отличным выбором для производственного и мастерского использования.
