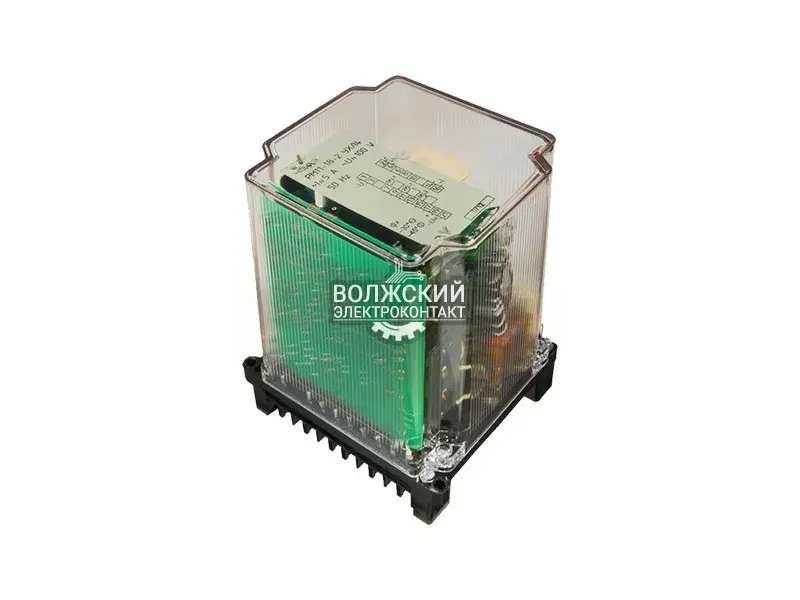

Подробное описание: Реле направления мощности РМ‑11‑18‑1 УХЛ4 220 V – 5 А реле направления мощности
Реле направления мощности RM-11-18-1 UHL4 220 V 5 A — это элемент электрической защиты, разработанный для определения направления мощности и мониторинга угла фазы между напряжением и током. Оно используется в комплексных релейных системах защиты, особенно в автоматических передачах электрических сетей и трансформаторных подстанциях. Данное устройство изготовлено в корпусе типа «SURA» и имеет резьбовое крепление для установки на панели.
Технически реле работает при номинальном напряжении 100 В переменного тока частотой 50 Гц и способно реагировать на ток номиналом 5 А. Устройство определяет угол фазы между напряжением и током −30° или −45° и обеспечивает максимально точное направление в диапазоне работы от 165° до 180°. Внутри реле имеются два типа контактных устройств: один с быстрым срабатыванием, другой с высокой коммутационной способностью — соответственно 0,03 с и 0,05 с.
Коэффициент возврата ограничен параметром 0,6, что обеспечивает высокую стабильность при коммутациях с индуктивной или резистивной нагрузкой. Источником питания для этой модели служит постоянное напряжение (110 В DC) или напряжение от внутреннего источника питания. Сигнальные порты обеспечивают удобное техническое обслуживание с передней или задней стороны.
Условия работы реле: температура от −40 до +55 °C, относительная влажность 80 % (при 25 °C), вибрационные нагрузки — 0,5 g (10–100 Гц). Имеется стандарт корпуса IP40 + IP00, который обеспечивает надёжную защиту в системах электрической защиты.
Области применения:
-
проверка фазы на трансформаторных станциях;
-
направленная защита электрических сетей;
-
схемы с релейной автоматикой;
-
электромеханические шунтовые блоки и индикаторные цепи.
Реле обладает механической износостойкостью до 1 000 000 коммутационных циклов и позволяет работать с минимальными электрическими потерями в различных цепях. Это реле может надёжно работать в сложных инфраструктурных условиях, при высоких вибрациях и в экстремальных климатических условиях.
Технические характеристики
