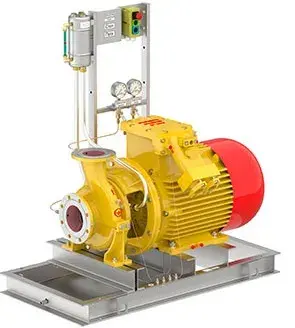

Подробное описание: Электронасос: КМ 150-100-200Е-ТД-У2 (200куб.м/ч; 40м; 37кВт) (1390.00.00.00) для нефтепродуктов
Насос - центробежный, консольно-моноблочный, одноступенчатый, горизонтальный.
Тип комплектующего уплотнения - торцовое (двойное).
Конструкцией электронасосов предусматриваются места под установку датчиков контроля:
- вибрации;
- уровня охлаждающей жидкости в сосуд-бачке;
- температуры подшипников (фланец, щит электродвигателя).
На напорном патрубке корпуса электронасосов предусмотрено место под установку датчика "сухого хода".
На входном и выходном фланцах корпуса насосов выполнены резьбовые отверстия для трубок отвода давления с выходом к мановакуумметру, манометру, а также отверстие под установку датчика температуры перекачиваемой жидкости.
Входной и выходной патрубки корпуса насосов выполнены под ответные фланцы на Ру 10кгс/см2 в соответствие ГОСТ 12815-80.
Состав изделия:
- Электронасос с двойным торцовым уплотнением;
- Система подвода охлаждающей (затворной) жидкости в узел торцового уплотнения,
- Манометр,
- Мановакуумметр,
- Пост управления с кнопками "Пуск", "Стоп", "Аварийный стоп",
- Опорная рама с экологическим поддоном,
- Комплект ответных фланцев.
По требованию заказчика возможно доукомплектование электронасоса следующим оборудованием:
- Автоматизация насосного агрегата:
- Комплект датчиков,
- Контроллер сбора информации,
- Контроллер управления насосным агрегатом.
- Шкаф управления насосным агрегатом,
- Компенсаторы на напорном и всасывающем патрубках,
- Запорная арматура (по желанию заказчика).
Особенности электронасосов:
- Простота и надёжность конструкции,
- Низкая стоимость ремонта и обслуживания,
- Двойное торцовое уплотнение проверенного производителя,
- Пониженный уровень вибрации и шума,
- Привлекательная цена.
Область применения
- нефтехимические и нефтеперерабатывающие производства;
- технологические линии для подачи топлива и перекачивания нефтепродуктов;
- перекачивающие насосные станции;
- технологические процессы;
- нефтебазы;
- АЗС;
- системы экстрагирования масла.
Условное обозначение
Пример записи условного обозначения электронасоса при его заказе:
Электронасос КМ 150-100-200-Е-м-У2 ТУ 3631-120-75666544-2007
К - консольный;
150 - диаметр всасывающего патрубка, мм;
100 - диаметр нагнетательного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
Е - для перекачивания жидкостей во взрывоопасных зонах;
м - моноблочное исполнение;
У - климатическое исполнение;
2 - категория размещения.
