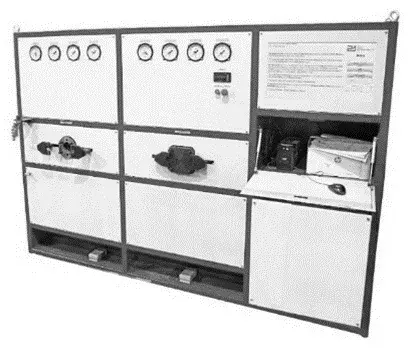

Подробное описание: Стенд испытания воздухораспределителей грузовых вагонов СТ.441462.701ГВ
Назначение оборудования:
Стенд предназначен для проверки основных характеристик воздухораспределителей (магистральных, основной части) грузовых вагонов (№ 483, № 483а, № 483М, № 483А-03, № 483А03БС, № 483А-04 ТУ 3184-021-05756760-00, № 6540 и № 6540-02 ТУ 3184-017-10785350-2013) в условиях вагонных депо и вагоноремонтных заводов настоящего Регламента. Назначение общего руководства по ремонту тормозного оборудования вагонов «732-ТСВ-Кл»:
Стенд предназначен для проверки основных характеристик воздухораспределителей (главных, основной части) грузовых вагонов (№ 483, № 483а, № 483М, № 483А-03, № 483А03БС, № 483А-04 ТУ 3184-021-05756760-00, № 6540 и № 6540-02 ТУ 3184-017-10785350-2013) в условиях вагонных депо и вагоноремонтных заводов настоящего Положения с учетом требований «Общего руководства по ремонту тормозного оборудования вагонов 732-ТСВ-Кл».
Функциональность:
Проведение испытаний в автоматическом режиме.
Проверка заряжания стволовой части осуществляется в режиме «плоский» при давлении заряжания (5,4 + 0,1) кгс/см².
Программа стенда позволяет обрабатывать и сохранять данные о проведенных испытаниях.
Проверка мягкости стволовой части осуществляется в режиме «плоский» при повышенном давлении заряжания (6,0 + 0,1) кгс/см². Проверка заряжания основной части осуществляется в режиме «плоский» при давлении заряжания (5,4 + 0,1) кгс/см².
Программа стенда позволяет обрабатывать и сохранять данные о проведенных испытаниях.
Проверка мягкости стволовой части осуществляется в режиме «плоский» при давлении заряжания (6,0 + 0,1) кгс/см².
Проверка ступени торможения и растормаживания основной части осуществляется в режиме «плоский» при давлении заряжания (5,4 + 0,1) кгс/см².
Проверка полного рабочего торможения и температуры основной части осуществляется в режиме «ровный» при давлении наддува (5,4 + 0,1) кгс/см².
Для проверки отпускания основной части в горном режиме переключатель режимов работы должен быть переведен в положение «горный», проверка должна проводиться при давлении наддува (6,0 + 0,1) кгс/см².
Зарядка основной части. Проверка полного рабочего торможения и температуры основной части осуществляется при давлении наддува (5,4 + 0,1) кгс/см² в режиме «ровный».
Для проверки отпускания основной части в горном режиме переключатель режимов работы должен быть переведен в положение «горный», проверка давления наддува должна проводиться при давлении наддува (6,0 + 0,1) кгс/см².
Зарядка основной части проверяется при давлении наддува (5,4 + 0,1) кгс/см² в режиме «ровный».
Мягкость основной части проверяется при давлении наддува (6,0+0,1) кгс/см² в режиме «плоский».
Ступень торможения и плотность основной части в ступени торможения проверяются при давлении наддува (5,4+0,1) кгс/см² в режиме «плоский».
В зависимости от режима торможения, в ТР проверка давления сжатого воздуха осуществляется в режиме «плоский» при давлении наддува (5,4+0,1) кгс/см².
Проверка работы выпускного клапана основного блока при давлении наддува сжатого воздуха на РК (5,4+0,1) кгс/см².
Технические характеристики:
| Наименование параметра |
Значение |
| Потребляемая мощность |
кВт 0,5 |
| Напряжение питающей сети |
220 В |
| Частота питающего напряжения |
50 Гц |
| Габаритные размеры |
2400x750x1850 |
Требования к вводу в эксплуатацию и дальнейшей эксплуатации стендов:
- сжатый воздух должен соответствовать 4 классу чистоты по DIN ISO 8573-1 или 3 классу чистоты по ГОСТ 17433-80;
- для увеличения ресурса стенда и комфортной эксплуатации рекомендуется установка специального компрессора и увлажнителя;
- давление сжатого воздуха должно быть не менее 0,8 МПа.
