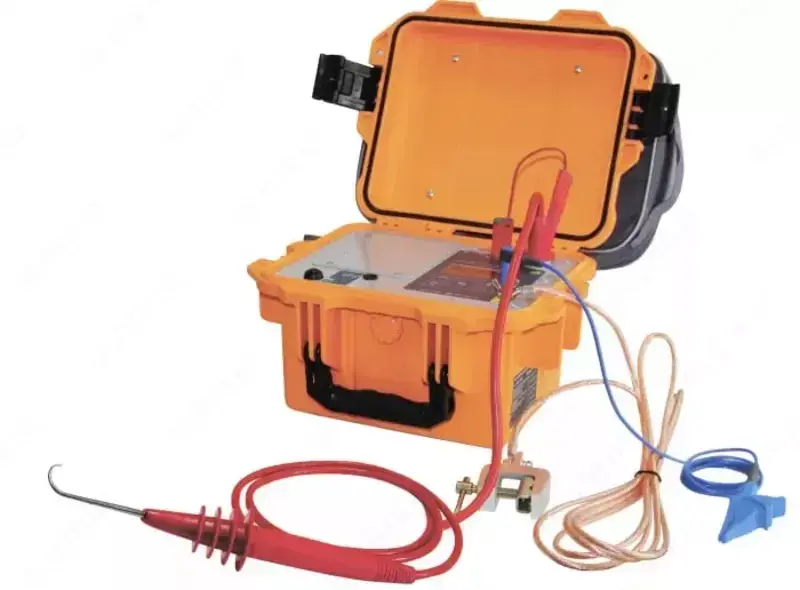

Испытательное устройство со щупом ПН-20 (свидетельство об аттестации) в Ташкенте

Подробное описание: Испытательное устройство со щупом ПН-20 (свидетельство об аттестации)

Испытательное устройство ПН-20 предназначено для проведения испытаний и оценки сопротивления изоляции высоковольтных кабельных линий, не находящихся под напряжением, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ.

Устройство может использоваться линейным персоналом для оперативного контроля состояния изоляции перед вводом оборудования в эксплуатацию после монтажа или ремонта.

Особенности испытательного устройства ПН-20

• автоматический выбор диапазонов измерения;

• защита от подключения к обесточенной сети или от внезапной подачи напряжения во время измерений;

• программируемое время измерения сопротивления от 1 до 60 минут;

• выбор функции автоматической остановки испытания при возникновении пробоя;

• индикация уровня остаточного напряжения на объекте после окончания измерений и его автоматический разряд;

• ударопрочный, пыле- и влагозащищённый корпус:
  — степень защиты IP67 в транспортном положении;
  — степень защиты IP40 в рабочем положении;

• высокая помехоустойчивость измеряемой цепи;

• автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;

• жидкокристаллический дисплей;

• индикация состояния внутреннего источника питания;

• система защиты аккумулятора от перезаряда;

• защита от неправильного включения;

• память на хранение до 50 результатов испытаний.

Основные технические характеристики

• Вид: устройство

• Тип устройства: испытательное

• Бренд: Radio Service

• Серия: ПН-20

Установка испытательного напряжения постоянного тока:

• от 0,5 до 10 кВ с шагом 0,1 кВ;

• от 10 до 20 кВ с шагом 1 кВ.

• Предел измерения сопротивления: до 20 ГОм

• Диапазон измерения переменного напряжения относительно земли: от 10 до 700 В

• Показания тока утечки: от 0,05 до 800 мкА

• Измерение напряжения пробоя разрядников: от 0,5 до 20 кВ

• Питание: герметичный свинцово-кислотный аккумулятор 12 В / 4,5 А·ч

Физические параметры

• Рабочая температура: от –20 °C до +50 °C

• Габаритные размеры (Ш×Г×В): 275×250×180 мм

• Масса: 4,9 кг

Комплектация

• Испытательное устройство ПН-20 — 1 шт.

• Блок питания 12 В, 1 А — 1 шт.

• Высоковольтный измерительный кабель с зондом, длина 1,8 м — 1 шт.

• Кабель подключения экрана, длина 0,2 м — 1 шт.

• Заземляющий кабель с зажимом, длина 3 м — 1 шт.

• Сумка для аксессуаров — 1 шт.

• Руководство пользователя

• Свидетельство государственной аттестации
