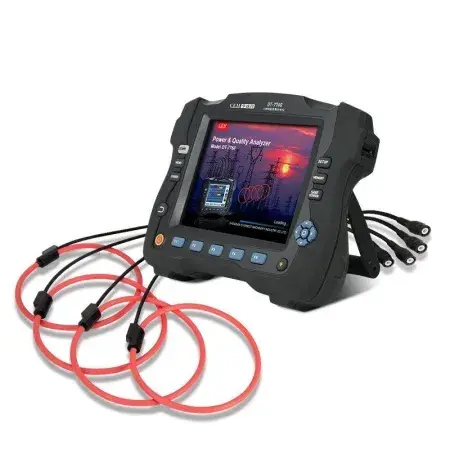

Подробное описание: DT-7760 Трехфазный анализатор качества электроэнергии
CEM DT-7760 — профессиональный трехфазный анализатор качества электроэнергии класса IEC 61000-4-30 Class A, предназначенный для комплексного анализа параметров электрических сетей. Прибор измеряет напряжение, ток, частоту, активную, реактивную и полную мощность, энергопотребление, коэффициент мощности, гармоники, интергармоники, фликер, переходные процессы, просадки и перенапряжения, а также дисбаланс фаз. Анализатор построен на платформе Android с 64-битным четырехъядерным процессором Cortex-A53, оснащён 8-дюймовым IPS сенсорным дисплеем, модулями Wi-Fi, GPS/BeiDou, USB Type-C и большим объёмом памяти для регистрации событий и формирования отчётов.
Основные параметры
- Наименование: Трехфазный анализатор качества электроэнергии CEM DT-7760
- Тип: Анализатор качества электроэнергии класса A
- Производитель: CEM
- Страна производства: Китай
- Назначение: Анализ параметров трехфазных и однофазных электрических сетей, диагностика энергосистем и энергоаудит.
Технические характеристики
| Параметр |
Значение |
| Стандарт |
IEC 61000-4-30 Class A |
| Дисплей |
8" IPS TFT, 1024 × 768, сенсорный |
| Процессор |
64-битный Cortex-A53 (Android) |
| Измерение напряжения |
До 1000 В |
| Измерение тока |
До 3000 А (зависит от клещей) |
| Измеряемые параметры |
Напряжение, ток, частота, мощность, энергия |
| Анализ гармоник |
До 50-й гармоники |
| Интергармоники |
Есть |
| Фликер |
IEC 61000-4-15 |
| Просадки и перенапряжения |
Есть |
| Переходные процессы |
Есть |
| Дисбаланс фаз |
Есть |
| Осциллограф |
Есть |
| Векторная диаграмма |
Есть |
| Регистрация событий |
Есть |
| Встроенная память |
16 ГБ NAND (около 10 ГБ доступно) |
| Карта памяти |
SD до 256 ГБ (64 ГБ в комплекте) |
| Интерфейсы |
USB Type-C, Wi-Fi |
| Навигация |
GPS + BeiDou |
| Электробезопасность |
CAT IV 600 В / CAT III 1000 В |
| Изоляция интерфейсов |
3000 В |
| Рабочая температура |
−10…+50 °C |
| Температура хранения |
−20…+60 °C |
Комплектация
- Анализатор качества электроэнергии CEM DT-7760
- Комплект токовых клещей
- Измерительные щупы
- Кабели подключения
- Аккумуляторный блок
- USB Type-C кабель
- Карта памяти SD 64 ГБ
- Программное обеспечение
- Защитный кейс
- Руководство по эксплуатации
- Гарантийный талон
5 FAQs
1. Что измеряет DT-7760?
Прибор измеряет напряжение, ток, частоту, мощность, энергопотребление, коэффициент мощности, гармоники, фликер, просадки, перенапряжения, переходные процессы и дисбаланс фаз.
2. Соответствует ли прибор международным стандартам?
Да. Анализатор соответствует IEC 61000-4-30 Class A, IEC 61000-4-7, IEC 61000-4-15 и EN 50160.
3. Можно ли сохранять результаты измерений?
Да. Устройство имеет 16 ГБ встроенной памяти и поддерживает карты памяти SD до 256 ГБ для длительной регистрации данных.
4. Поддерживает ли DT-7760 беспроводную связь?
Да. Прибор оснащён Wi-Fi, а также модулями GPS/BeiDou для синхронизации и определения местоположения.
5. Где применяется DT-7760?
Используется в энергетике, промышленности, сервисном обслуживании электрооборудования, при энергоаудите, диагностике трансформаторов, подстанций, распределительных сетей и солнечных электростанций.
