Подробное описание: Преобразователь частоты INNOVERT VENT IVD222B21E

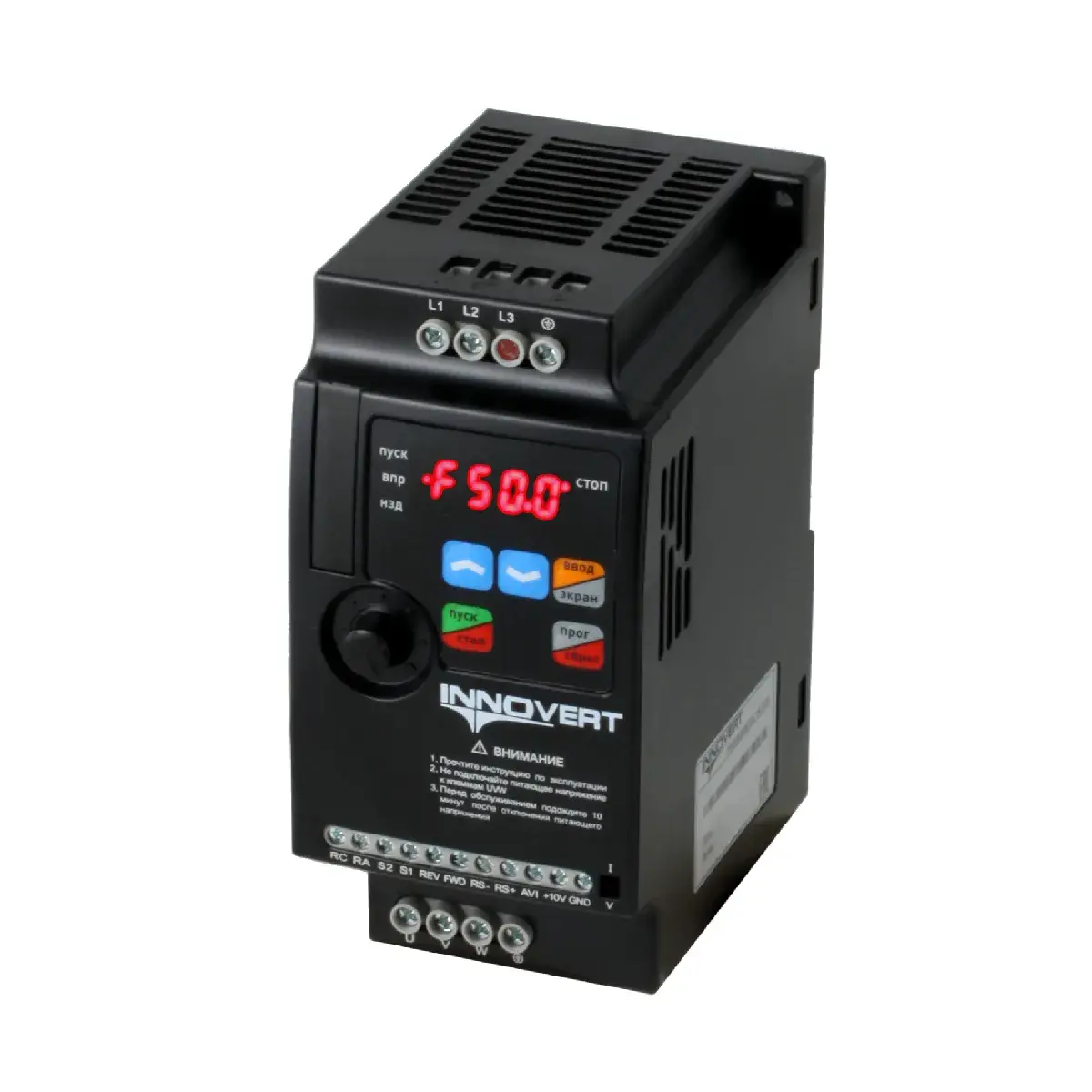

Преобразователь частоты INNOVERT VENT IVD222B21E — частотный преобразователь серии INNOVERT VENT, предназначенный для управления трехфазными асинхронными электродвигателями мощностью до 2,2 кВт. Устройство обеспечивает плавный запуск двигателя, регулирование скорости вращения, снижение энергопотребления и защиту оборудования от аварийных режимов.
Модель IVD222B21E используется для управления вентиляторами, насосами и другим оборудованием с регулируемой скоростью. Преобразователь поддерживает интерфейс RS-485 Modbus RTU, ПИД-регулирование и управление через аналоговые сигналы, что позволяет интегрировать его в системы автоматизации.
Основные параметры
| Параметр |
Значение |
| Тип |
Преобразователь частоты |
| Бренд |
INNOVERT |
| Серия |
VENT |
| Модель |
IVD222B21E |
| Мощность двигателя |
2,2 кВт |
| Входное напряжение |
1×220 В |
| Выходное напряжение |
3×220 В |
| Номинальный выходной ток |
11 А |
| Степень защиты |
IP20 |
Технические характеристики
| Характеристика |
Значение |
| Номинальная мощность |
2,2 кВт |
| Выходной ток |
11 А |
| Перегрузочная способность |
120% (13,2 А, 60 секунд) |
| Тип двигателя |
Трехфазный асинхронный |
| Входное питание |
1 фаза, 220 В |
| Выход |
3 фазы, 220 В |
| Выходная частота |
0,1–999 Гц |
| Управление |
V/F (скалярное) |
| Аналоговые входы |
0–10 В / 4–20 мА |
| Интерфейс связи |
RS-485 Modbus RTU |
| ПИД-регулирование |
Есть |
| Количество дискретных входов |
4 |
| Охлаждение |
Принудительное воздушное |
| Рабочая температура |
-10…+40 °C |
| Степень защиты |
IP20 |
| Габариты |
68×132×102 мм |
| Масса |
около 0,6 кг |
Комплектация
- Преобразователь частоты INNOVERT VENT IVD222B21E
- Руководство по эксплуатации
- Паспорт изделия
- Заводская упаковка
Часто задаваемые вопросы
1. Для какого двигателя подходит IVD222B21E?
Для трехфазных асинхронных двигателей мощностью до 2,2 кВт.
2. Какое питание требуется для работы?
На вход подается 220 В однофазное питание, выход преобразователя — 3 фазы 220 В.
3. Можно ли регулировать скорость вентилятора?
Да, устройство позволяет плавно изменять скорость вращения двигателя.
4. Поддерживает ли Modbus RTU?
Да, имеется интерфейс RS-485 Modbus RTU для подключения к системам автоматизации.
5. Где применяется преобразователь?
В системах вентиляции, кондиционирования, насосах, HVAC и промышленном оборудовании.
