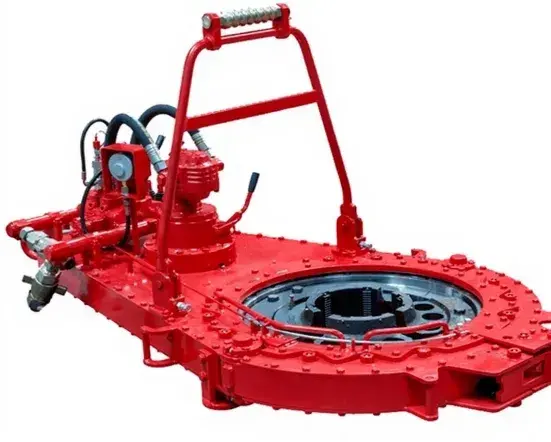

Подробное описание: Ключ гидравлический ГКШ-4000М
Гидравлический ключ ГКШ-4000М — профессиональное нефтепромысловое оборудование, предназначенное для быстрого, безопасного и точного свинчивания и развинчивания обсадных труб при строительстве, текущем и капитальном ремонте нефтяных и газовых скважин.
Ключ обеспечивает высокий крутящий момент до 4000 кгс·м (39,2 кН·м) и позволяет работать с обсадными трубами диаметром от 102 до 340 мм. Двухскоростная коробка передач обеспечивает выбор оптимального режима работы: высокая скорость для быстрого вращения и низкая передача для получения максимального крутящего момента.
ГКШ-4000М оснащён зубчатым редуктором, гидронасосом, гидрораспределителем с предохранительным клапаном, гидроцилиндром подъёма и подвесной системой, что обеспечивает надёжную работу в тяжёлых условиях эксплуатации.
Основные параметры
| Параметр |
Значение |
| Тип |
Гидравлический ключ |
| Модель |
ГКШ-4000М |
| Назначение |
Свинчивание и развинчивание обсадных труб |
| Диаметр труб |
102–340 мм |
| Максимальный крутящий момент |
39,2 кН·м (4000 кгс·м) |
| Максимальная скорость вращения |
93 об/мин |
| Номинальное давление |
10 МПа |
| Максимальное давление |
20 МПа |
| Масса |
До 520 кг |
Технические характеристики
| Характеристика |
Значение |
| Технические условия |
ТУ 05273837.303838.029 |
| Минимальная подача масла |
60 л/мин |
| Номинальная подача масла |
200 л/мин |
| Максимальная подача масла |
265 л/мин |
| Давление в сливной линии |
Не более 0,5 МПа |
| Скорость вращения (низшая передача) |
16 об/мин |
| Скорость вращения (высшая передача) |
93 об/мин |
| Крутящий момент (низшая передача) |
39 200 Н·м |
| Крутящий момент (высшая передача) |
6 600 Н·м |
| Габаритные размеры |
1435 × 968 × 900 мм |
| Климатическое исполнение |
УХЛ1 |
| Температура эксплуатации |
от -45 до +50 °C |
Комплектация
- Гидравлический ключ ГКШ-4000М
- Ротор с комплектом челюстей Ø324 мм
- Зубчатый редуктор
- Шестеренный гидронасос FP 40.109
- Гидрораспределитель SD-25 с клапаном давления
- Коробка передач
- Гидроцилиндр подъёма
- Подвеска в сборе
- Комплект рукавов высокого давления (РВД)
- Быстроразъёмные соединения
- Стальные канаты, хомуты и крепёж
- Масляный шприц
- Комплект ЗИП
- Паспорт изделия
- Руководство по эксплуатации
Часто задаваемые вопросы
1. Для каких труб предназначен ГКШ-4000М?
Ключ рассчитан на работу с обсадными трубами наружным диаметром 102–340 мм.
2. Какой максимальный крутящий момент обеспечивает устройство?
До 39,2 кН·м (4000 кгс·м) на пониженной передаче при максимальном рабочем давлении.
3. Какие преимущества двухскоростной коробки передач?
Высокая передача обеспечивает быстрое вращение труб, а низкая — максимальный крутящий момент для надёжного свинчивания и развинчивания.
4. В каких климатических условиях допускается эксплуатация?
Ключ соответствует климатическому исполнению УХЛ1 и работает при температуре окружающей среды от -45 до +50 °C.
5. Где применяется ГКШ-4000М?
На буровых установках и при ремонте нефтяных и газовых скважин для монтажа и демонтажа обсадных труб.
