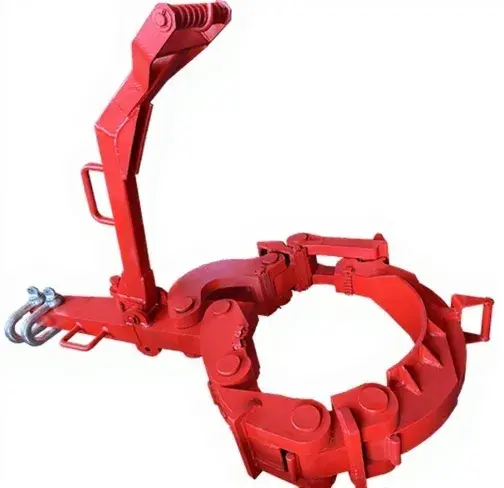

Подробное описание: Ключ машинный буровой КМБО
Ключ машинный буровой КМБО предназначен для докрепления и раскрепления резьбовых соединений бурильных, утяжеленных бурильных и обсадных труб при выполнении спуско-подъемных операций в процессе бурения нефтяных и газовых скважин.
Конструкция ключа выполнена из высокопрочных материалов, что позволяет снизить массу оборудования, повысить надежность и увеличить срок эксплуатации при работе в тяжелых промысловых условиях.
ТУ: 05273837.303838.023
Основные параметры
| Параметр |
Значение |
| Диаметр свинчиваемых и развинчиваемых труб |
73–533 мм |
| Максимальный крутящий момент |
135 кН·м (13766 кгс·м) |
| Допустимое усилие на конце рычага |
80,3 кН (8000 кгс) |
| Область применения |
Бурение нефтяных и газовых скважин |
Технические характеристики
| Параметр |
Значение |
| Условные диаметры трубных соединений |
73–114 мм; 102–299 мм; 324–351 мм; 340–432 мм; 426–451 мм; 473–533 мм |
| Максимальный крутящий момент |
135 кН·м (13766 кгс·м) |
| Усилие на конце рычага |
80,3 кН (8000 кгс) |
| Габаритные размеры |
1600×750×1090 мм |
| Масса с челюстью 60–102 без подвески |
177 кг |
| Масса с челюстью 60–102 с подвеской |
190 кг |
| Масса с комплектом сменных частей и подвеской |
350 кг |
Комплектация
Стандартная поставка:
- Ключ КМБО 00.00.000 — 1 шт.
Комплект сменных частей:
- Челюсть 140–178 — 1 шт.
- Челюсть 176–212 — 1 шт.
- Челюсть 73–114 — 1 шт.
- Челюсть 324/351 — 1 шт.
- Челюсть 426/451 — 1 шт.
Комплект ЗИП:
- Втулка — 2 шт.
- Плашка — 4 шт.
- Болт — 8 шт.
- Пружина — 2 шт.
Часто задаваемые вопросы (FAQ)
1. Для каких труб применяется ключ КМБО?
Ключ применяется для бурильных, утяжеленных бурильных и обсадных труб диаметром от 73 до 533 мм.
2. Какой максимальный момент развивает КМБО?
Максимальный крутящий момент составляет 135 кН·м (13766 кгс·м).
3. Где используется ключ КМБО?
Оборудование применяется при бурении нефтяных и газовых скважин для выполнения спуско-подъемных операций.
4. Какое максимальное усилие допускается на рычаге?
Допустимое усилие составляет 80,3 кН (8000 кгс).
5. Чем отличается КМБО от обычных машинных ключей?
КМБО рассчитан на повышенные нагрузки при буровых работах и имеет усиленную конструкцию с уменьшенной массой.
