Подробное описание: Ключ механический штанговый КШЭ

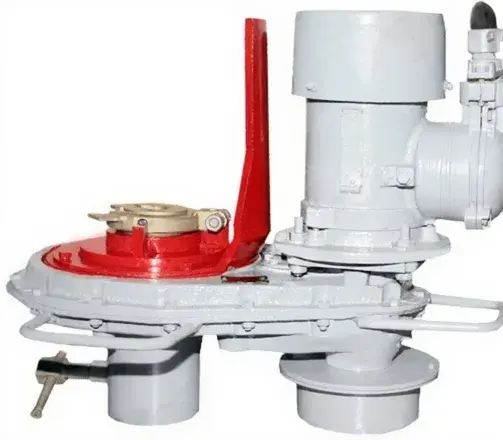

Ключ механический штанговый КШЭ — автоматизированное нефтепромысловое оборудование, предназначенное для механизированного свинчивания и развинчивания насосных штанг по ГОСТ 13877-80 во время выполнения спуско-подъемных операций при текущем ремонте нефтяных и газовых скважин.
Ключ оснащён электрическим приводом, работающим от промысловой сети 380 В, что обеспечивает высокую производительность, стабильный крутящий момент и снижение физических нагрузок на персонал. В конструкции применяется взрывобезопасный электродвигатель В71В4, благодаря чему оборудование может эксплуатироваться на объектах нефтегазовой промышленности.
КШЭ предназначен для эксплуатации в районах с умеренным и холодным климатом и отличается высокой надёжностью, простотой обслуживания и длительным сроком службы.
Основные параметры
| Параметр |
Значение |
| Тип |
Механический штанговый ключ |
| Модель |
КШЭ |
| Назначение |
Свинчивание и развинчивание насосных штанг |
| Диаметр штанг |
16–25 мм |
| Максимальный крутящий момент |
980 Н·м |
| Частота вращения |
Не менее 100 об/мин |
| Номинальная осевая нагрузка |
100 кН |
| Тип привода |
Электрический |
| Напряжение питания |
380 В |
Технические характеристики
| Характеристика |
Значение |
| Технические условия |
ТУ 3668-002-05273837-2018 |
| Стандарт штанг |
ГОСТ 13877-80 |
| Диаметры насосных штанг |
16, 19, 22, 25 мм |
| Максимальный крутящий момент |
980 Н·м |
| Частота вращения водила |
Не менее 100 об/мин |
| Потребляемая мощность |
Не более 0,75 кВт |
| Электродвигатель |
В71В4, взрывобезопасное исполнение |
| Масса ключа |
60 кг |
| Масса полного комплекта |
145 кг |
| Габаритные размеры |
610 × 430 × 470 мм |
| Климатическое исполнение |
Умеренный и холодный климат (район L2) |
Комплектация
- Ключ механический штанговый КШЭ
- Электропривод с электродвигателем В71В4
- Комплект монтажных элементов
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для каких штанг предназначен КШЭ?
Ключ предназначен для насосных штанг диаметром 16, 19, 22 и 25 мм по ГОСТ 13877-80.
2. Какой тип привода используется?
Электрический привод с питанием от промышленной сети 380 В.
3. Какой максимальный крутящий момент развивает ключ?
До 980 Н·м.
4. Можно ли использовать оборудование во взрывоопасных зонах?
Да. Ключ оснащён взрывобезопасным электродвигателем В71В4, предназначенным для эксплуатации на нефтепромысловых объектах.
5. Где применяется КШЭ?
При текущем ремонте нефтяных и газовых скважин для механизированного свинчивания и развинчивания насосных штанг.
