Подробное описание: Ключ механический универсальный КМУ-50М-ГП, КМУ-50М

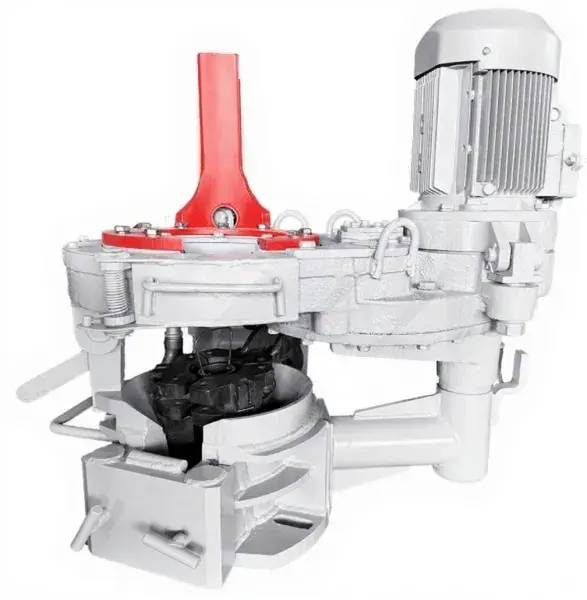

Ключ механический универсальный КМУ-50М-ГП и КМУ-50М — профессиональное нефтепромысловое оборудование, предназначенное для механизации операций по свинчиванию и развинчиванию насосно-компрессорных труб (НКТ), а также для удержания трубной колонны при выполнении текущего и капитального ремонта нефтяных и газовых скважин.
Модель КМУ-50М оснащается электрическим приводом, а КМУ-50М-ГП — гидравлическим приводом и предназначена для работы в составе гидрофицированных подъемных установок А-50М, УПА-60 и аналогичных комплексов. Оборудование совместимо с различными видами эксплуатационных колонн, включая системы с электропогружными насосами (ЭЦН).
Конструкция оснащена встроенным спайдером грузоподъемностью 50 тонн, что обеспечивает надежную фиксацию трубной колонны и повышает безопасность проведения спуско-подъемных операций.
Основные параметры
| Параметр |
КМУ-50М |
КМУ-50М-ГП |
| Тип |
Универсальный механический ключ |
Универсальный механический ключ с гидроприводом |
| Грузоподъемность спайдера |
50 т |
50 т |
| Диаметр труб |
48–114 мм |
48–114 мм |
| Максимальный крутящий момент |
4700 Н·м |
4500 Н·м |
| Частота вращения |
60 об/мин |
60 об/мин |
| Тип привода |
Электрический |
Гидравлический |
| Масса автомата |
360 кг |
350 кг |
Технические характеристики
| Характеристика |
КМУ-50М |
КМУ-50М-ГП |
| Технические условия |
ТУ 05273837.303838.023 |
ТУ 05273837.303838.023 |
| Диаметры обслуживаемых труб |
48, 60, 73, 89, 114 мм |
48, 60, 73, 89, 114 мм |
| Двигатель |
Электродвигатель АИМ 100S 4У2.5 |
Гидромотор Г15-24 |
| Давление гидросистемы |
— |
12,5 МПа |
| Масса полного комплекта |
До 410 кг |
До 400 кг |
| Габаритные размеры |
960 × 680 × 930 мм |
1020 × 680 × 800 мм |
| Климатическое исполнение |
Район I2 |
Район I2 |
| Температура эксплуатации |
от -40 до +40 °C |
от -40 до +40 °C |
Комплектация
- Универсальный ключ КМУ-50М или КМУ-50М-ГП
- Встроенный спайдер грузоподъемностью 50 т
- Комплект сменных клиновых блоков (по комплектации)
- Электропривод (КМУ-50М) или гидромотор (КМУ-50М-ГП)
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Чем отличается КМУ-50М от КМУ-50М-ГП?
КМУ-50М оснащен электрическим приводом, а КМУ-50М-ГП — гидравлическим приводом для работы с гидрофицированными подъемными установками.
2. Для каких труб предназначен ключ?
Для насосно-компрессорных труб диаметром 48, 60, 73, 89 и 114 мм.
3. Какова грузоподъемность встроенного спайдера?
50 тонн, что позволяет надежно удерживать трубную колонну.
4. Можно ли заказать сменные клиновые блоки?
Да, по запросу доступны клиновые блоки для труб диаметром 60, 73 и 89 мм.
5. Где применяется оборудование?
При текущем и капитальном ремонте нефтяных и газовых скважин, включая объекты с установками ЭЦН.
