Подробное описание: Вертлюг промывочный ВП

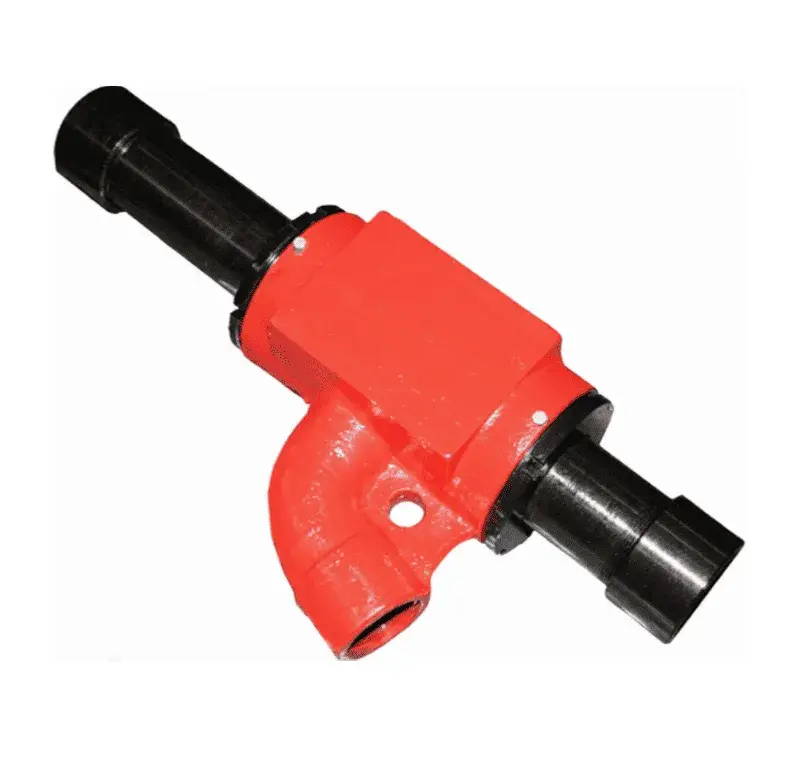

Вертлюг промывочный ВП — нефтепромысловое оборудование, предназначенное для подачи промывочной жидкости от насоса к забою скважины и обеспечения вращения труб при проведении ремонтных работ в нефтяных и газовых скважинах.
Конструкция вертлюга позволяет одновременно выполнять вращение трубной колонны и обеспечивать подачу промывочной жидкости под давлением. Оборудование предназначено для эксплуатации в умеренных и холодных климатических районах согласно ГОСТ 16350-80.
Вертлюг ВП состоит из вращающегося ствола и корпуса с отводом для подключения промывочного шланга. В корпусе установлены два радиально-упорных шарикоподшипника, обеспечивающих свободное вращение ствола.
Герметизация внутренней полости корпуса осуществляется резиновыми манжетами, защищающими от попадания промывочной жидкости, а сальниковые войлочные кольца предотвращают проникновение пыли и грязи.
Основные параметры
| Параметр |
ВП-50 |
ВП-60 |
ВП-80 |
ВП-80* |
ВП-100 |
| Допустимая нагрузка |
50 т |
60 т |
80 т |
80 т |
100 т |
| Максимальное давление жидкости |
16 МПа |
16 МПа |
20 МПа |
21 МПа |
21 МПа |
| Частота вращения ствола |
100 об/мин |
100 об/мин |
100 об/мин |
100 об/мин |
100 об/мин |
| Диаметр проходного отверстия |
50 мм |
50 мм |
60 мм |
75 мм |
75 мм |
* ВП-80 с увеличенным проходным отверстием изготавливается по заказу.
Технические характеристики
| Характеристика |
ВП-50 |
ВП-60 |
ВП-80 |
ВП-80* |
ВП-100 |
| Технические условия |
ТУ 05273837.303838.024 |
ТУ 05273837.303838.024 |
ТУ 05273837.303838.024 |
ТУ 05273837.303838.024 |
ТУ 05273837.303838.024 |
| Нагрузка на ствол |
500 кН (50 тс) |
600 кН (60 тс) |
800 кН (80 тс) |
800 кН (80 тс) |
1000 кН (100 тс) |
| Давление промывочной жидкости |
160 атм (16 МПа) |
160 атм (16 МПа) |
200 атм (20 МПа) |
210 атм (21 МПа) |
210 атм (21 МПа) |
| Рабочая температура |
-40…+70 °С |
-40…+70 °С |
-40…+70 °С |
-40…+70 °С |
-40…+70 °С |
| Диаметр проходного отверстия |
50 мм |
50 мм |
60 мм |
75 мм |
75 мм |
| Частота вращения |
100 об/мин |
100 об/мин |
100 об/мин |
100 об/мин |
100 об/мин |
| Габариты |
730×270×170 мм |
730×270×170 мм |
800×350×180 мм |
880×410×205 мм |
880×410×205 мм |
| Масса комплекта |
55 кг |
55 кг |
135 кг |
137 кг |
137 кг |
Основные узлы:
- вращающийся ствол;
- корпус с отводом под промывочный шланг;
- радиально-упорные шарикоподшипники;
- резиновые манжетные уплотнения;
- войлочные сальниковые кольца;
- фланцевое соединение для шланга.
Комплектация
- Вертлюг промывочный ВП выбранной модели
- Корпус с отводом
- Вращающийся ствол
- Комплект подшипников
- Уплотнительные элементы
- Соединительный фланец
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего используется вертлюг ВП?
Для подачи промывочной жидкости от насоса к забою скважины и обеспечения вращения труб при ремонте скважин.
2. Какие модели выпускаются?
ВП-50, ВП-60, ВП-80, ВП-80* и ВП-100.
3. Какую нагрузку выдерживает оборудование?
От 50 до 100 тонн в зависимости от модели.
4. Какое давление промывочной жидкости допускается?
До 21 МПа для моделей ВП-80* и ВП-100.
5. В каких условиях работает вертлюг?
При температуре окружающей среды от -40 до +70 °С в умеренных и холодных климатических районах.
