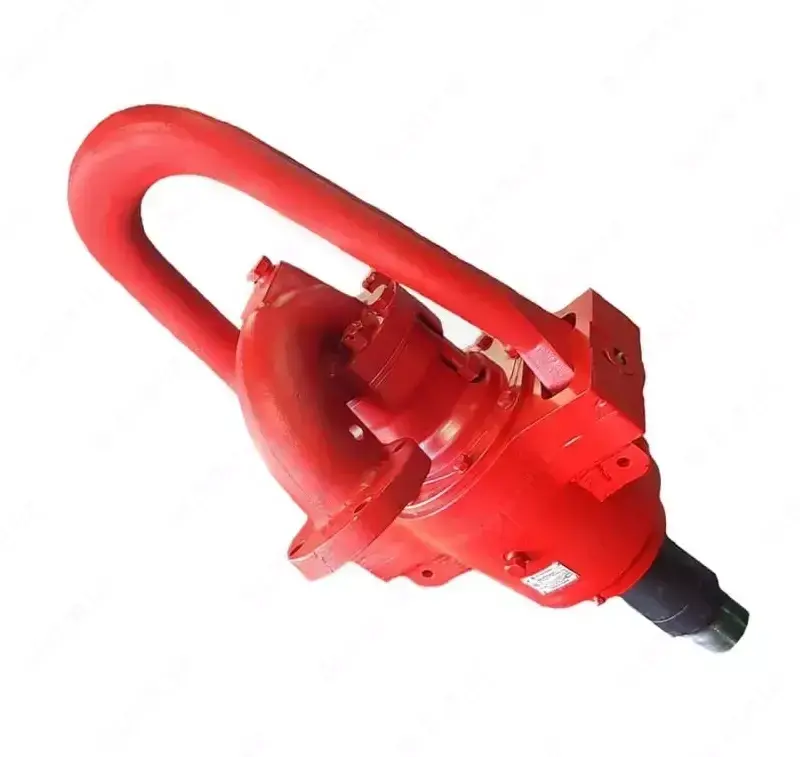

Подробное описание: Вертлюг буровой БА-15.33ГСБ
Вертлюг буровой БА-15.33ГСБ одноштропный — нефтепромысловое оборудование, предназначенное для подачи промывочной жидкости от бурового насоса к забою скважины при роторном и турбинном бурении, а также для обеспечения возможности вращения колонны бурильных труб.
Вертлюг применяется при бурении нефтяных и газовых скважин в условиях умеренного и холодного макроклиматического района L2 по ГОСТ 16350-80.
Конструкция обеспечивает надежное удержание бурильной колонны, свободное вращение ствола и непрерывную подачу промывочной жидкости под рабочим давлением.
Основные элементы конструкции:
- корпус вертлюга;
- одноштропная подвесная система;
- вращающийся ствол;
- подшипниковый узел;
- система уплотнений;
- боковой отвод для подключения промывочного оборудования.
Основные параметры
| Параметр |
Значение |
| Модель |
БА-15.33ГСБ |
| Тип |
Одноштропный буровой вертлюг |
| Назначение |
Подача промывочной жидкости и вращение бурильной колонны |
| Грузоподъемность |
20 т |
| Рабочее давление жидкости |
15 МПа |
| Частота вращения |
200 об/мин |
| Диаметр проходного отверстия |
50 мм |
Технические характеристики
| Характеристика |
Значение |
| Технические условия |
ТУ 05273837.303838.031 |
| Диаметр проходного отверстия |
50 мм |
| Грузоподъемность |
200 кН (20 тс) |
| Давление воздуха |
0,7 МПа (7 кгс/см²) |
| Максимальное давление прокачиваемой жидкости |
15 МПа (150 атм) |
| Частота вращения ствола |
3,33 с⁻¹ (200 об/мин) |
| Высота вертлюга |
1160 мм |
| Ширина с отводом |
910 мм |
| Климатическое исполнение |
Умеренный и холодный район L2 |
Комплектация
- Вертлюг буровой БА-15.33ГСБ
- Одноштропная подвесная система
- Корпус вертлюга
- Вращающийся ствол
- Подшипниковый узел
- Уплотнительные элементы
- Боковой отвод для промывочной жидкости
- Комплект крепежных деталей
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего используется вертлюг БА-15.33ГСБ?
Он применяется для подачи промывочной жидкости к забою скважины и обеспечения вращения бурильной колонны при бурении.
2. Какая грузоподъемность у данной модели?
Грузоподъемность составляет 20 тонн.
3. Какое максимальное давление жидкости выдерживает вертлюг?
Максимальное давление прокачиваемой жидкости — 15 МПа.
4. Какая скорость вращения ствола?
Частота вращения составляет 200 об/мин.
5. В каких климатических условиях работает оборудование?
Вертлюг предназначен для эксплуатации в умеренных и холодных климатических районах L2 по ГОСТ 16350-80.
