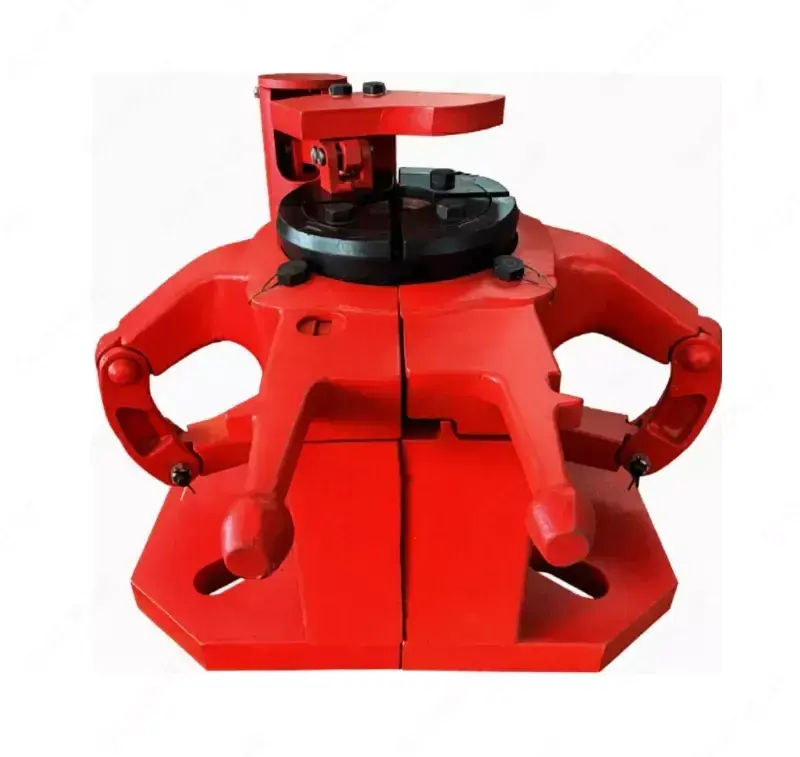

Подробное описание: Спайдер-элеватор СЭ пневматический
Спайдер-элеватор СЭ пневматический — специализированное нефтепромысловое грузоподъемное оборудование, предназначенное для захвата и подъема бурильных труб, обсадных колонн и насосно-компрессорных труб при проведении спуско-подъемных операций в процессе бурения и ремонта скважин.
Спайдер-элеватор СЭ представляет собой комбинированный инструмент с центральным замком, обеспечивающий надежную фиксацию трубной колонны и безопасное выполнение операций.
Конструкция оснащена четырьмя клиньями с переходными плашками, которые обеспечивают равномерный захват трубы с минимальным количеством следов на поверхности.
Особенностью конструкции является система двойного предохранительного замка, снижающая вероятность случайного открытия механизма во время работы.
Спайдер-элеваторы СЭ выпускаются для труб диаметром от 48 до 194 мм и грузоподъемностью от 20 до 200 тонн.
Оборудование изготавливается из легированной стали, проходит испытания под нагрузкой и контроль качества методом магнитно-порошковой дефектоскопии.
Качество изделия соответствует требованиям стандарта API Spec 8A/8C для грузоподъемного оборудования, применяемого в бурении и нефтедобыче.
Основные параметры
| Параметр |
Значение |
| Модель |
СЭ |
| Тип управления |
Пневматический |
| Назначение |
Захват и подъем трубных колонн |
| Диаметр захватываемых труб |
48–194 мм |
| Грузоподъемность |
20–200 т |
| Тип замка |
Центральный с двойным предохранением |
Технические характеристики
| Характеристика |
СЭ-40 |
СЭ-150 |
| Технические условия |
ТУ 05273837.303838.026 |
ТУ 05273837.303838.026 |
| Условный диаметр захватываемых труб |
48 мм |
194 мм |
| Допускаемая нагрузка |
400 кН (40 тс) |
1500 кН (150 тс) |
| Управление |
Пневматическое |
Пневматическое |
| Вписанный диаметр проушин под штропа |
60 мм |
100 мм |
| Габаритные размеры |
430×500×300 мм |
760×780×500 мм |
| Масса |
150 кг |
380 кг |
Комплектация
- Спайдер-элеватор СЭ
- Центральный замок
- Комплект клиньев
- Переходные плашки
- Пневматическая система управления
- Предохранительный механизм двойного действия
- Комплект крепежных элементов
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего предназначен спайдер-элеватор СЭ?
Для захвата, удержания и подъема бурильных труб, обсадных колонн и НКТ при спуско-подъемных операциях.
2. Какие диаметры труб может захватывать СЭ?
Оборудование выпускается для труб диаметром от 48 до 194 мм.
3. Какая грузоподъемность у спайдер-элеватора?
В зависимости от модели — от 20 до 200 тонн.
4. Как обеспечивается безопасность работы?
Конструкция оснащена двойным предохранительным замком, предотвращающим случайное открытие.
5. Из какого материала изготовлен спайдер-элеватор?
Из высокопрочной легированной стали с обязательными нагрузочными испытаниями и магнитно-порошковым контролем.
