Подробное описание: Ротор РМ-200-01 гидроприводной

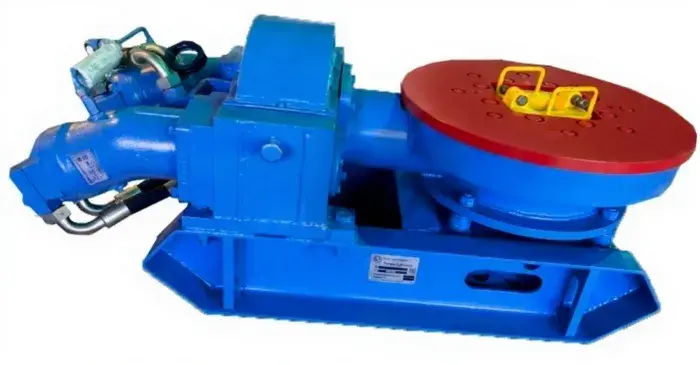

Ротор РМ-200-01 гидроприводной — гидравлический буровой ротор, предназначенный для вращения бурильного инструмента и поддержания колонны бурильных, насосно-компрессорных и обсадных труб при проведении ремонта нефтяных и газовых скважин.
Привод стола ротора осуществляется от гидросистемы агрегата А-50 или автономной гидравлической станции. Конструкция обеспечивает надежную передачу крутящего момента, стабильное вращение бурового инструмента и безопасное удержание трубной колонны.
Ротор оснащен двумя реверсивными гидромоторами, что позволяет изменять направление вращения стола и эффективно выполнять технологические операции при ремонте скважин.
Изделие соответствует требованиям ТУ 05273837.303838.027.
Основные параметры
| Параметр |
Значение |
| Модель |
РМ-200-01 |
| Тип оборудования |
Гидроприводной ротор |
| ТУ |
05273837.303838.027 |
| Назначение |
Вращение бурильного инструмента и удержание колонны труб |
| Проходное отверстие |
200 мм |
| Грузоподъемность |
50 тс |
| Крутящий момент |
1250 кгс·м |
| Тип привода |
Гидравлический |
Технические характеристики
| Параметр |
Значение |
| Номинальный диаметр отверстия в столе ротора |
200 мм |
| Номинальная грузоподъемность |
50 т |
| Крутящий момент при давлении 20 МПа |
12500 Н·м (1250 кгс·м) |
| Максимальная частота вращения стола |
140 об/мин |
| Передаточное число зубчатой пары |
4,36 |
| Передаточное число редуктора |
4,8 |
| Количество гидромоторов |
2 шт. |
| Тип гидромоторов |
3103.112.20 реверсивный |
| Передаваемая мощность |
2×58,4 кВт |
| Максимальное давление рабочей жидкости |
20 МПа (200 кгс/см²) |
| Номинальный расход гидромоторов |
5,84 л/с (350 л/мин) |
| Направление вращения стола |
Реверсивное |
| Габаритные размеры |
1650×660×545 мм |
| Масса |
700 кг |
Дополнительное исполнение:
- Возможно изготовление под проход вставки КГОМ №3.
Комплектация
- Ротор РМ-200-01 гидроприводной
- Два реверсивных гидромотора
- Редукторный механизм
- Привод вращения стола
- Соединительные элементы гидросистемы
- Крепежные элементы
- Руководство по эксплуатации
- Паспорт изделия
Часто задаваемые вопросы
1. Для чего предназначен ротор РМ-200-01?
Для вращения бурильного инструмента и поддержания колонны бурильных, НКТ и обсадных труб при ремонте скважин.
2. Какой диаметр проходного отверстия у ротора?
Диаметр проходного отверстия составляет 200 мм.
3. Какую нагрузку выдерживает ротор?
Номинальная грузоподъемность — 50 тонн.
4. От какого оборудования работает привод ротора?
От гидросистемы агрегата А-50 или автономной гидравлической станции.
5. Сколько гидромоторов установлено?
Ротор оснащен двумя реверси
