Подробное описание: Ротор Р-250 (А60/80.08.00.000сб) гидроприводной

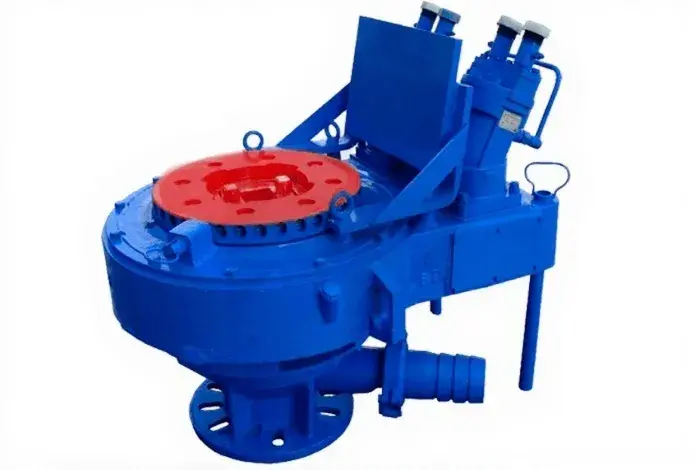

Ротор Р-250 гидроприводной (А60/80.08.00.000сб) — буровой гидравлический ротор, предназначенный для вращения бурильного инструмента и поддержания на весу колонны труб при проведении буровых работ.
Ротор применяется в составе агрегатов А60/80 и других буровых агрегатов, оснащенных гидростанцией необходимой мощности. Установка оборудования выполняется на колонный фланец.
Конструкция ротора обеспечивает надежную передачу крутящего момента и стабильную работу бурильного инструмента. Значения максимального крутящего момента и скорости вращения стола зависят от схемы подключения гидромоторов ротора — параллельной или последовательной.
Возможно изготовление под проход вставки КГОМ №3.
Изделие соответствует требованиям ТУ 05273837.303838.027.
Основные параметры
| Параметр |
Значение |
| Модель |
Р-250 (А60/80.08.00.000сб) |
| Тип оборудования |
Гидроприводной буровой ротор |
| ТУ |
05273837.303838.027 |
| Назначение |
Вращение бурильного инструмента и удержание колонны труб |
| Проходное отверстие |
250 мм |
| Грузоподъемность |
80 тс |
| Крутящий момент |
1000 кгс·м |
| Тип привода |
Гидравлический |
Технические характеристики
| Параметр |
Значение |
| Максимальная статическая нагрузка на стол |
80 тс |
| Диаметр проходного отверстия стола |
250 мм |
| Размер проходного сечения вкладыша под ведущую трубу |
82×82 мм |
| Передаточное число зубчатой пары ротора |
4,92 |
| Передаточное число зубчатой пары редуктора |
6,67 |
| Номинальное давление гидросистемы |
100 кгс/см² |
| Номинальный расход рабочей жидкости |
до 370 л/мин |
| Максимальный крутящий момент |
1000 / 500 кгс·м |
| Максимальная частота вращения стола |
45 / 90 об/мин |
| Габаритные размеры |
1185×785×688 мм |
| Масса ротора |
810 кг |
Комплектация
- Ротор Р-250 (А60/80.08.00.000сб) гидроприводной
- Гидравлический привод вращения
- Редукторный механизм
- Комплект вкладышей
- Колонный фланец для установки
- Соединительные элементы гидросистемы
- Крепежные элементы
- Руководство по эксплуатации
- Паспорт изделия
Часто задаваемые вопросы
1. Для чего предназначен ротор Р-250?
Для вращения бурильного инструмента и удержания колонны труб при буровых работах.
2. Где используется ротор Р-250?
Ротор применяется в составе агрегатов А60/80 и других установок с подходящей гидростанцией.
3. Какой диаметр проходного отверстия у ротора?
Диаметр проходного отверстия составляет 250 мм.
4. Какую нагрузку выдерживает ротор?
Максимальная статическая нагрузка — 80 тонн.
5. От чего зависит скорость вращения и крутящий момент?
От схемы подключения гидромоторов — параллельной или последовательной.
