Подробное описание: Ротор РУ 80-400-01ФН, цепной на фланце с наружным стопором

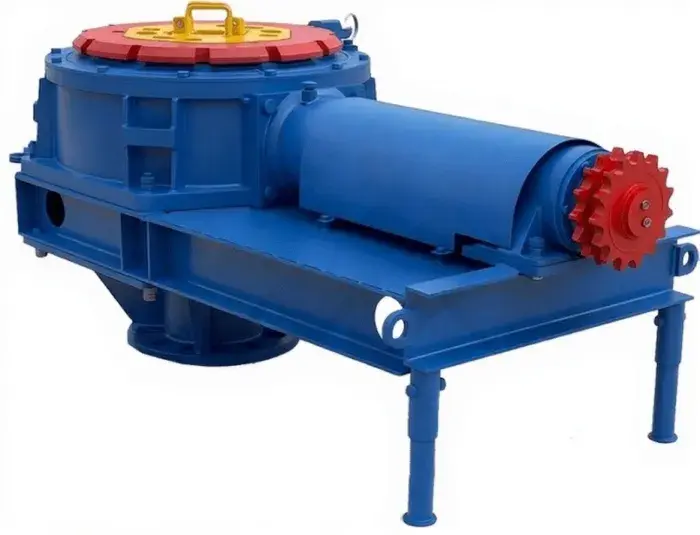

Ротор РУ 80-400-01ФН цепной на фланце с наружным стопором — буровой ротор с механическим цепным приводом, предназначенный для вращения бурильного инструмента при бурении, ремонте и освоении водяных, нефтяных и газовых скважин.
Оборудование также используется для поддержания на весу колонны бурильных, насосно-компрессорных и обсадных труб, установленных на элеваторе или в спайдере.
Ротор устанавливается на фланцевое соединение и оснащен наружным стопором, обеспечивающим надежную фиксацию рабочего механизма. Цепная передача обеспечивает стабильную передачу мощности и высокий крутящий момент при выполнении буровых операций.
Изделие соответствует требованиям ТУ 05273837.303838.027.
Основные параметры
| Параметр |
Значение |
| Модель |
РУ 80-400-01ФН |
| Тип оборудования |
Цепной буровой ротор |
| ТУ |
05273837.303838.027 |
| Привод |
Механический цепной |
| Исполнение |
На фланце с наружным стопором |
| Назначение |
Вращение бурильного инструмента и удержание колонны труб |
| Проходное отверстие |
400 мм |
| Грузоподъемность |
80 тс |
| Крутящий момент |
1200 кгс·м |
Технические характеристики
| Параметр |
Значение |
| Допускаемая статическая нагрузка на стол ротора |
800 кН (80 тс) |
| Максимальный крутящий момент |
12000 Н·м (1200 кгс·м) |
| Максимальная мощность привода |
100 кВт |
| Частота вращения стола |
до 200 об/мин |
| Тип привода |
Механический через цепную передачу |
| Диаметр проходного отверстия стола |
400 мм |
| Габаритные размеры |
1830×800×610 мм |
| Масса |
не более 980 кг |
Комплектация
- Ротор РУ 80-400-01ФН цепной
- Фланцевое основание
- Наружный стопор
- Цепной приводной механизм
- Рабочий стол ротора
- Элементы крепления
- Руководство по эксплуатации
- Паспорт изделия
Часто задаваемые вопросы
1. Для чего предназначен ротор РУ 80-400-01ФН?
Для вращения бурильного инструмента и удержания колонны труб при буровых работах.
2. Какой тип привода используется?
Используется механический привод через цепную передачу.
3. Какой диаметр проходного отверстия у ротора?
Диаметр проходного отверстия составляет 400 мм.
4. Какую нагрузку выдерживает ротор?
Допускаемая статическая нагрузка — 80 тонн.
5. Где применяется данный ротор?
Используется при бурении, ремонте и освоении водяных, нефтяных и газовых скважин.
