Подробное описание: Ротор Р 360-120 цепной

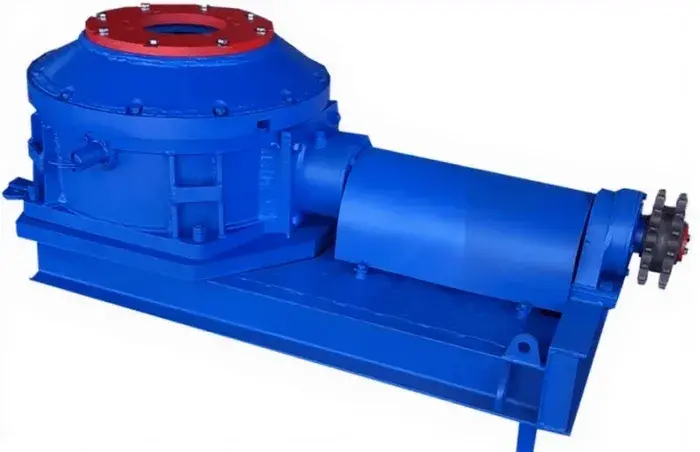

Ротор Р 360-120 цепной — буровой ротор с механическим цепным приводом, предназначенный для вращения бурильных труб и удержания колонны бурильных или обсадных труб при свинчивании и развинчивании во время спуско-подъемных операций.
Оборудование применяется при поисковом бурении и капитальном ремонте нефтяных, газовых и водяных скважин. Ротор предназначен для эксплуатации в умеренном и холодном климате (район I2) в соответствии с ГОСТ 16350-80, категория размещения изделия — 1 по ГОСТ 15150-69.
Передача вращения на стол ротора осуществляется через цепную и коническую передачи, что обеспечивает стабильную работу, высокий крутящий момент и надежность при интенсивной эксплуатации.
Изделие соответствует требованиям ТУ 05273837.303838.027.
Основные параметры
| Параметр |
Значение |
| Модель |
Р 360-120 |
| Тип оборудования |
Цепной буровой ротор |
| ТУ |
05273837.303838.027 |
| Тип привода |
Механический цепной |
| Назначение |
Вращение бурильных труб и удержание колонны труб |
| Проходное отверстие |
360 мм |
| Грузоподъемность |
120 тс |
| Крутящий момент |
1230 кгс·м |
Технические характеристики
| Параметр |
Значение |
| Диаметр отверстия в столе ротора |
360 мм |
| Тип привода |
Цепной |
| Допускаемая статическая нагрузка на стол |
1,2 МН (120 тс) |
| Максимальный крутящий момент (по часовой стрелке) |
1230 кгс·м |
| Частота вращения стола (по часовой стрелке) |
3,33 с⁻¹ (200 об/мин) |
| Расстояние от центра стола до оси зубьев звездочки |
878 мм |
| Варианты зажима для ведущей бурильной трубы |
ВБТ 80×80, 89×89, 112×112 |
| Передаточное число |
3,29 |
| Габаритные размеры |
1385×925×510 мм |
| Масса |
1370 кг |
Дополнительно:
- Возможно изготовление под проход вставки КГОМ №3.
Комплектация
- Ротор Р 360-120 цепной
- Цепной приводной механизм
- Коническая передача
- Рабочий стол ротора
- Комплект вкладышей
- Крепежные элементы
- Паспорт изделия
- Руководство по эксплуатации
Часто задаваемые вопросы
1. Для каких работ предназначен ротор Р 360-120?
Для вращения бурильных труб и удержания колонны труб при поисковом бурении и капитальном ремонте скважин.
2. Какой тип привода используется?
Используется механический цепной привод с конической передачей.
3. Какой диаметр проходного отверстия ротора?
Диаметр проходного отверстия составляет 360 мм.
4. Какую нагрузку выдерживает ротор?
Допускаемая статическая нагрузка на стол — 120 тонн.
5. Возможна ли установка вставки КГОМ №3?
Да, по запросу ротор может быть изготовлен под проход вставки КГОМ №3.
