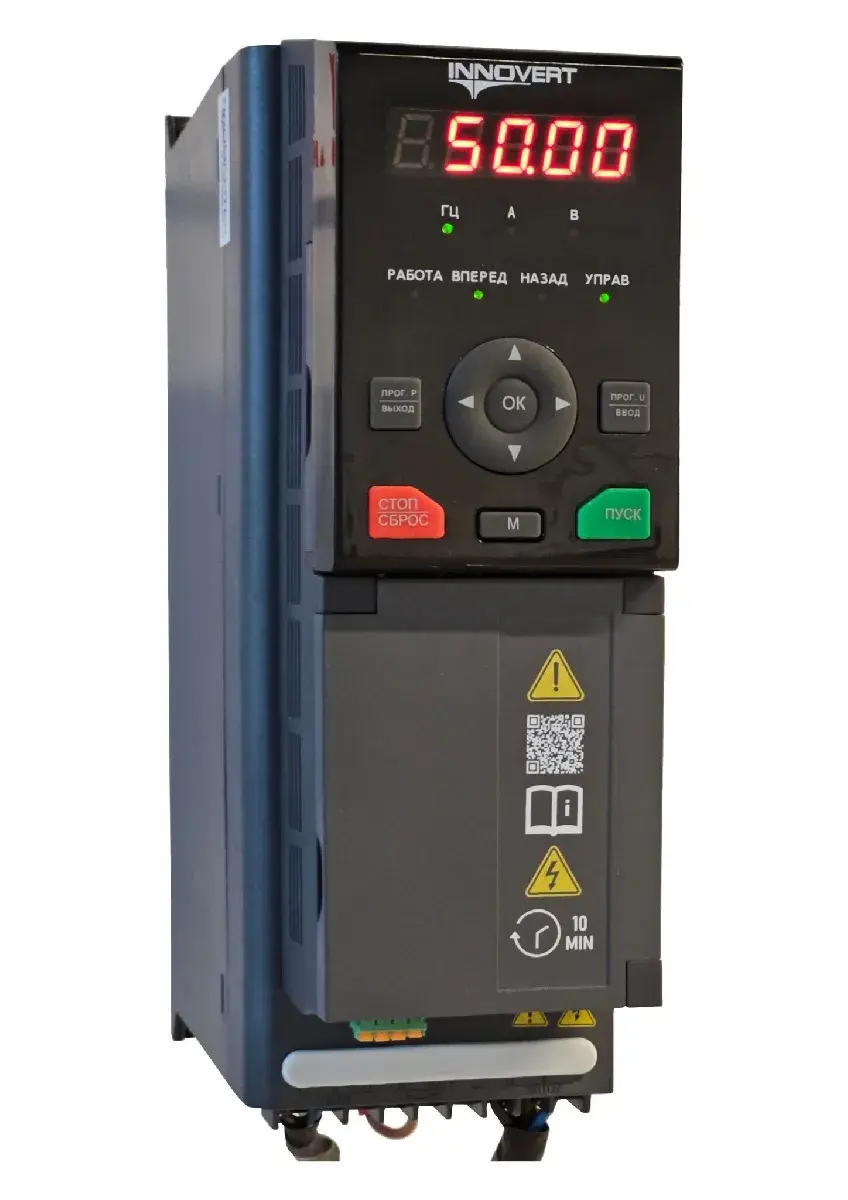

Подробное описание: Преобразователь частоты IMD152U21E
Преобразователь частоты IMD152U21E серии IMD_E предназначен для управления скоростью и моментом трехфазных асинхронных электродвигателей. Модель рассчитана на двигатели мощностью до 1,5 кВт, работает от однофазной сети 220 В и формирует трехфазное выходное напряжение 220 В.
Преобразователь поддерживает векторное и скалярное управление, обеспечивает стабильную работу двигателя на низких скоростях и позволяет регулировать выходную частоту в широком диапазоне. Устройство подходит для промышленного оборудования, механизмов с регулируемой скоростью вращения и автоматизированных систем управления электродвигателями.
Основные параметры
| Параметр |
Значение |
| Модель |
IMD152U21E |
| Тип |
Преобразователь частоты |
| Номинальная мощность |
1,5 кВт |
| Входное питание |
1 фаза, 220 В, 50/60 Гц |
| Выходное напряжение |
3 фазы, 220 В |
| Номинальный выходной ток |
5,1 А |
| Перегрузочная способность |
7,6 А в течение 60 с |
Технические характеристики
| Характеристика |
Параметр |
| Серия |
IMD_E |
| Режим управления |
Скалярный и векторный |
| Диапазон выходной частоты |
0,01–300 Гц |
| Степень защиты корпуса |
IP20 |
| Интерфейс связи |
RS-485, Modbus RTU |
| ПИД-регулятор |
Есть |
| Диапазон регулирования без обратной связи |
До 1:200 |
| Диапазон регулирования с обратной связью |
До 1:1000 |
| Охлаждение |
Принудительное воздушное |
| Габаритные размеры (В×Ш×Г) |
237×81×173 мм |
Комплектация
- Преобразователь частоты IMD152U21E
- Панель управления
- Комплект для монтажа
- Эксплуатационная документация
Часто задаваемые вопросы
1: Для какого двигателя предназначен IMD152U21E?
IMD152U21E предназначен для управления трехфазными асинхронными электродвигателями мощностью до 1,5 кВт.
2: От какой сети работает преобразователь?
Модель работает от однофазной сети 220 В с частотой 50/60 Гц и обеспечивает трехфазный выход 220 В.
3: Поддерживает ли IMD152U21E векторное управление?
Да, преобразователь поддерживает как скалярный, так и векторный режим управления скоростью и моментом двигателя.
4: Какой максимальный выходной ток имеет модель?
Номинальный выходной ток составляет 5,1 А, а перегрузочная способность в течение 60 секунд — 7,6 А.
5: Можно ли подключить преобразователь к системе автоматизации?
Да. IMD152U21E оснащен интерфейсом RS-485 с поддержкой протокола Modbus RTU, а также имеет встроенный ПИД-регулятор.
