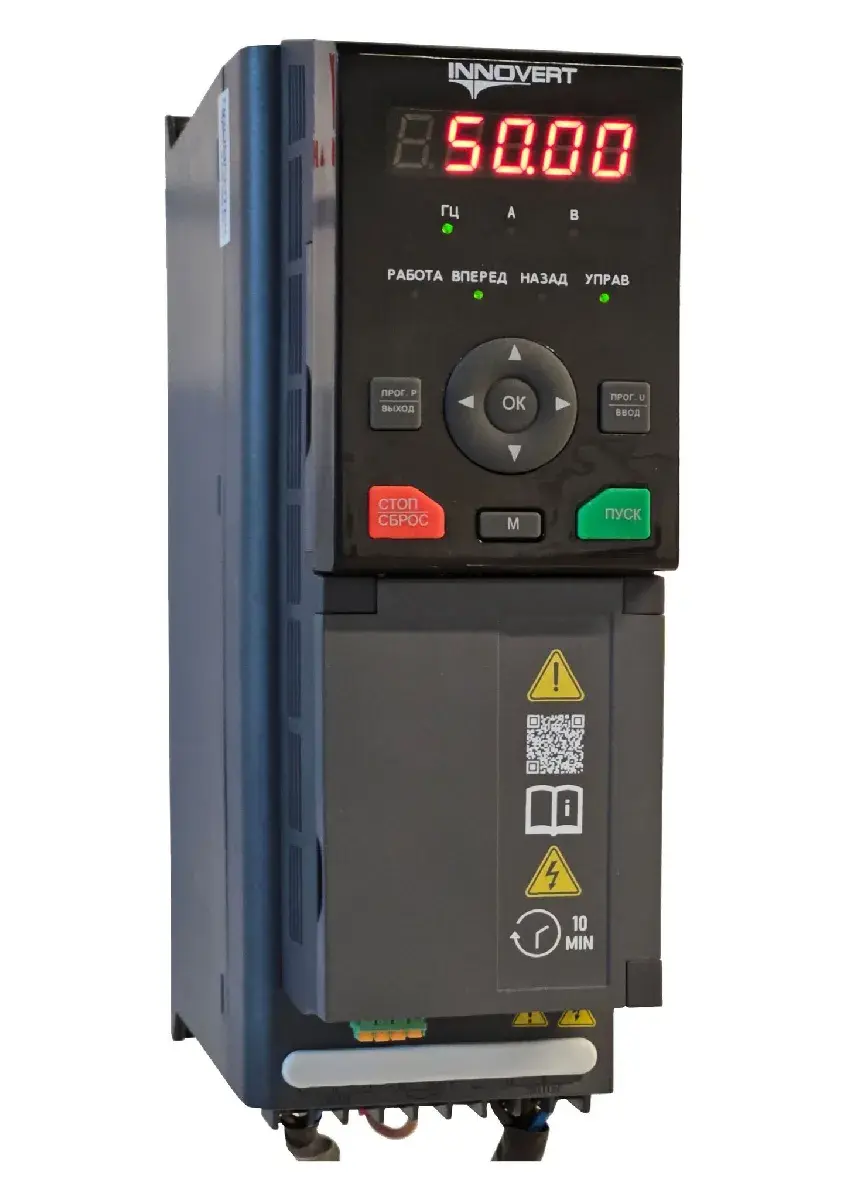

Подробное описание: Преобразователь частоты IMD222U21E
Преобразователь частоты IMD222U21E серии IMD_E предназначен для управления скоростью и режимом работы трехфазных асинхронных электродвигателей. Модель рассчитана на двигатель мощностью 2,2 кВт, питается от однофазной сети 220 В и обеспечивает трехфазное выходное напряжение. Номинальный выходной ток составляет 9 А, перегрузочная способность — 13,5 А в течение 60 секунд.
Устройство подходит для промышленного оборудования, механизмов с регулируемой скоростью вращения и автоматизированных систем управления электроприводами. Максимальная выходная частота составляет 300 Гц, предусмотрена перегрузочная способность до 150% от номинального тока в течение 60 секунд.
Основные параметры
| Параметр |
Значение |
| Модель |
IMD222U21E |
| Тип |
Преобразователь частоты |
| Номинальная мощность |
2,2 кВт |
| Входное питание |
1 фаза, 220 В, 50/60 Гц |
| Выходное напряжение |
3 фазы, 220 В |
| Номинальный выходной ток |
9 А |
| Перегрузочная способность |
13,5 А в течение 60 с |
Технические характеристики
| Характеристика |
Параметр |
| Серия |
IMD_E |
| Максимальная выходная частота |
300 Гц |
| Перегрузочная способность |
150% — 60 с, 180% — 10 с, 200% — 0,5 с |
| Несущая частота |
1,0–16,0 кГц |
| Степень защиты |
IP20 |
| Допустимое входное напряжение |
170–240 В |
| Допустимое отклонение частоты сети |
±5% |
| Габаритные размеры (В×Ш×Г) |
237×81×173 мм |
Комплектация
- Преобразователь частоты IMD222U21E
- Панель управления
- Комплект для монтажа
- Эксплуатационная документация
Часто задаваемые вопросы
1: Какую мощность двигателя поддерживает IMD222U21E?
Модель предназначена для управления трехфазным асинхронным двигателем мощностью до 2,2 кВт.
2: От какой сети работает преобразователь?
IMD222U21E работает от однофазной сети 220 В, 50/60 Гц и формирует трехфазное выходное напряжение.
3: Какой номинальный выходной ток у модели?
Номинальный выходной ток составляет 9 А.
4: Какова перегрузочная способность преобразователя?
Перегрузочная способность составляет 150% в течение 60 секунд, 180% в течение 10 секунд и 200% в течение 0,5 секунды.
