Подробное описание: Преобразователь частоты IMD402U21E

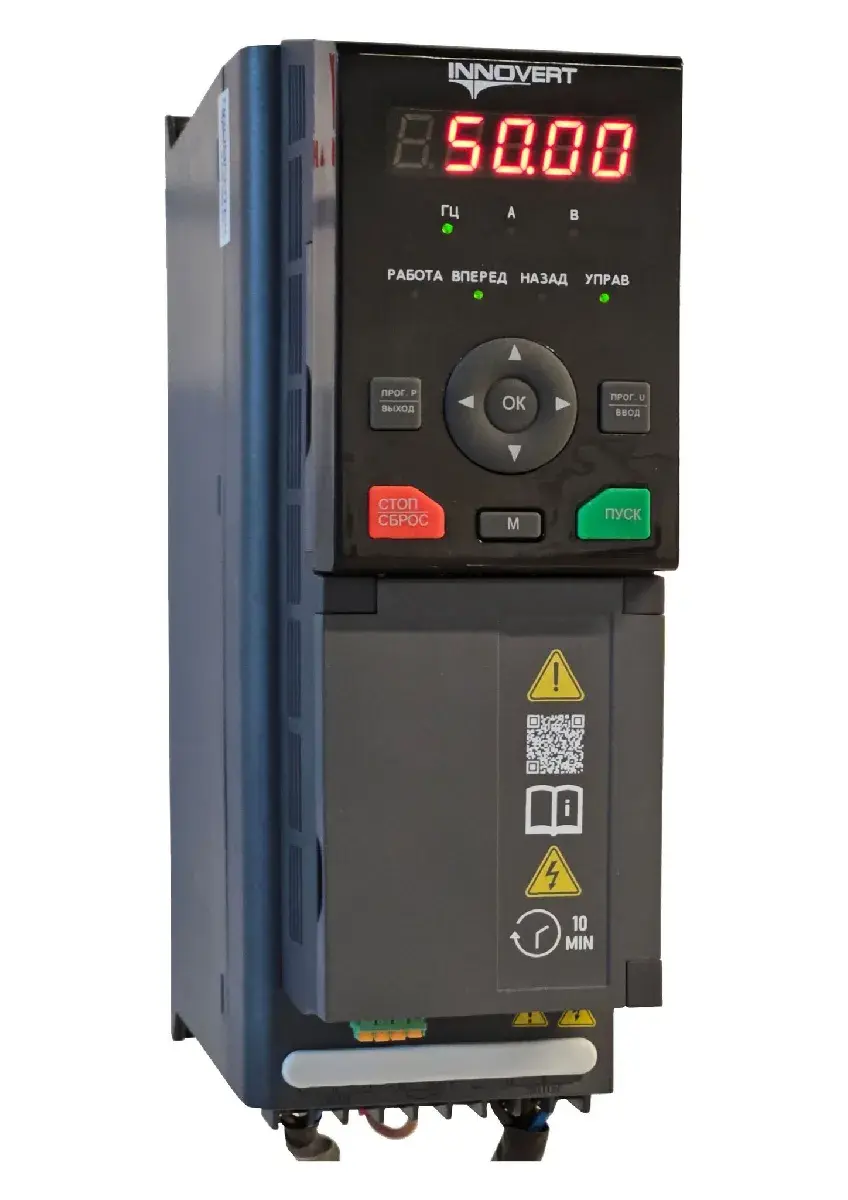

Преобразователь частоты INNOVERT IMD402U21E серии IMD_E предназначен для управления скоростью и моментом трехфазных асинхронных электродвигателей. Модель рассчитана на двигатель мощностью 4 кВт, работает от однофазной сети 220 В и формирует трехфазное выходное напряжение 220 В. Номинальный выходной ток составляет 17 А.
Преобразователь поддерживает векторное и скалярное управление, имеет диапазон регулирования выходной частоты до 300 Гц, встроенные функции защиты и интерфейс RS-485 с протоколом Modbus RTU. Устройство подходит для промышленного оборудования и электроприводов с регулируемой скоростью.
Основные параметры
| Параметр |
Значение |
| Модель |
IMD402U21E |
| Тип |
Преобразователь частоты |
| Номинальная мощность |
4 кВт |
| Входное питание |
1 фаза, 220 В, 50/60 Гц |
| Выходное напряжение |
3 фазы, 220 В |
| Номинальный выходной ток |
17 А |
| Степень защиты |
IP20 |
Технические характеристики
| Характеристика |
Параметр |
| Серия |
IMD_E |
| Режим управления |
Скалярный и векторный |
| Максимальная выходная частота |
300 Гц |
| Несущая частота |
1,0–16,0 кГц |
| Перегрузочная способность |
150% — 60 с, 180% — 10 с, 200% — 0,5 с |
| Допустимое входное напряжение |
170–240 В |
| Допустимое отклонение частоты сети |
±5% |
| Интерфейс связи |
RS-485, Modbus RTU |
| ПИД-регулятор |
Есть |
| Степень защиты корпуса |
IP20 |
Комплектация
- Преобразователь частоты IMD402U21E
- Панель управления
- Комплект для монтажа
- Эксплуатационная документация
Часто задаваемые вопросы
1: Для какого двигателя предназначен IMD402U21E?
Преобразователь предназначен для управления трехфазным асинхронным электродвигателем мощностью до 4 кВт.
2: Какое питание требуется для IMD402U21E?
Модель работает от однофазной сети 220 В с частотой 50/60 Гц и обеспечивает трехфазное выходное напряжение 220 В.
3: Какой номинальный выходной ток у преобразователя?
Номинальный выходной ток составляет 17 А.
4: Поддерживает ли IMD402U21E векторное управление?
Да. Серия IMD_E поддерживает векторное управление скоростью и моментом, а также скалярный режим.
5: Можно ли подключить преобразователь к системе автоматизации?
Да. Устройство оснащено интерфейсом RS-485 с протоколом Modbus RTU и поддерживает ПИД-регулирование.
