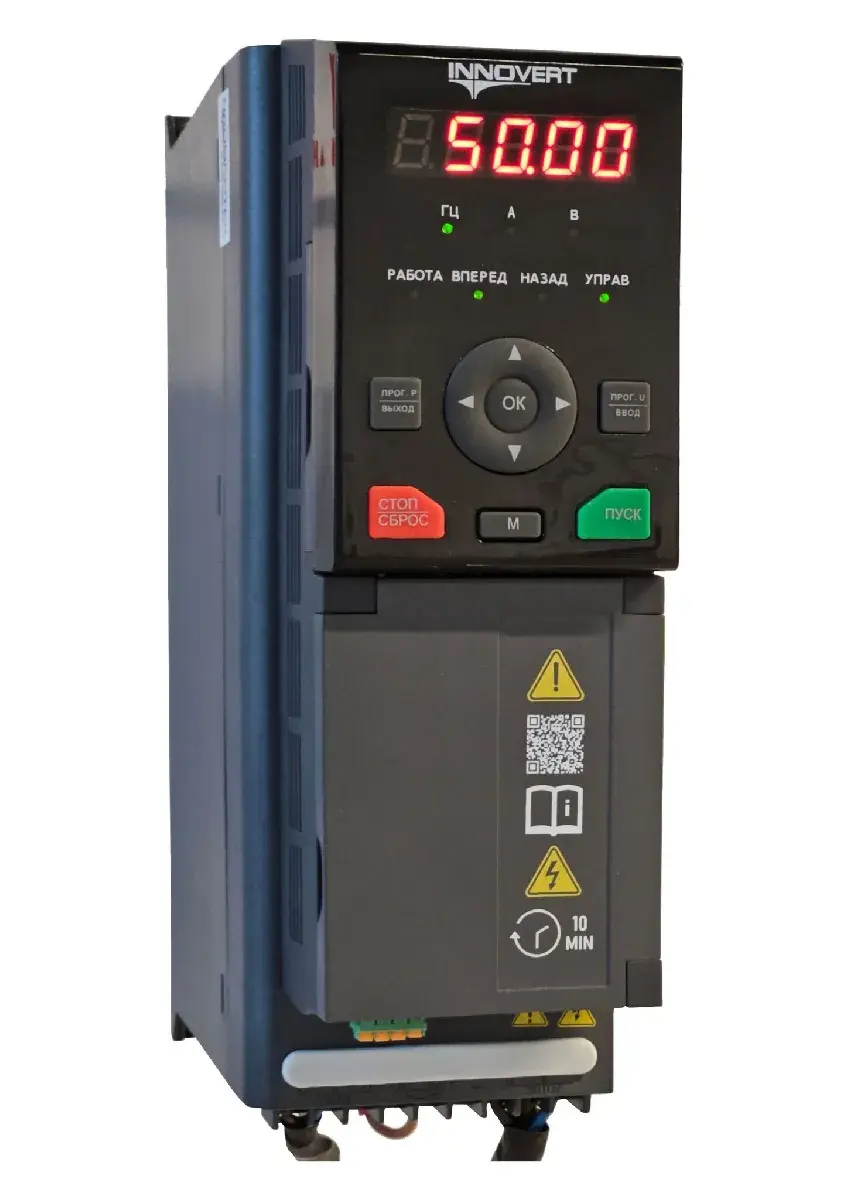

Подробное описание: Преобразователь частоты IMD152U43E
Преобразователь частоты IMD152U43E серии IMD_E предназначен для управления скоростью и моментом трехфазных асинхронных электродвигателей. Модель рассчитана на двигатель мощностью 1,5 кВт и подключается к трехфазной сети 380 В. Номинальный выходной ток составляет 3,8 А, перегрузочная способность — 5,7 А в течение 60 секунд.
Преобразователь поддерживает векторное и скалярное управление, обеспечивает стабильную работу двигателя на низких скоростях и позволяет регулировать выходную частоту от 0,01 до 300 Гц. Серия оснащена защитой от короткого замыкания, перегрузки, перенапряжения, обрыва фаз и перегрева IGBT. Предусмотрены RS-485 с протоколом Modbus RTU, ПИД-регулятор и встроенный тормозной преобразователь.
Основные параметры
| Параметр |
Значение |
| Модель |
IMD152U43E |
| Тип |
Преобразователь частоты |
| Номинальная мощность |
1,5 кВт |
| Входное питание |
3 фазы, 380 В, 50/60 Гц |
| Выходное напряжение |
3 фазы, 0–380 В |
| Номинальный выходной ток |
3,8 А |
| Перегрузочная способность |
5,7 А в течение 60 с |
Технические характеристики
| Характеристика |
Параметр |
| Серия |
IMD_E |
| Режим управления |
Скалярный и векторный |
| Диапазон выходной частоты |
0,01–300 Гц |
| Несущая частота |
1,0–16,0 кГц |
| Перегрузочная способность |
150% — 60 с, 180% — 10 с, 200% — 0,5 с |
| Допустимый диапазон входного напряжения |
323–528 В AC |
| Допустимое отклонение частоты сети |
±5% |
| Степень защиты |
IP20 |
| Интерфейс связи |
RS-485, Modbus RTU |
| ПИД-регулятор |
Есть |
| Тормозной преобразователь |
Встроенный |
| Управление |
Асинхронные и синхронные двигатели с постоянными магнитами |
Комплектация
- Преобразователь частоты IMD152U43E
- Панель управления
- Комплект для монтажа
- Эксплуатационная документация
Часто задаваемые вопросы
1: Для какого двигателя предназначен IMD152U43E?
Модель предназначена для управления трехфазным электродвигателем номинальной мощностью 1,5 кВт.
2: От какой сети работает преобразователь?
IMD152U43E работает от трехфазной сети 380 В с частотой 50/60 Гц.
3: Какой номинальный выходной ток у модели?
Номинальный выходной ток составляет 3,8 А.
4: Какова перегрузочная способность преобразователя?
Устройство выдерживает 150% номинального тока в течение 60 секунд, 180% в течение 10 секунд и 200% в течение 0,5 секунды.
5: Поддерживает ли преобразователь векторное управление?
Да. IMD152U43E поддерживает скалярный и векторный режимы управления, включая управление скоростью и моментом двигателя.
