Подробное описание: Преобразователь частоты IMD552U43E

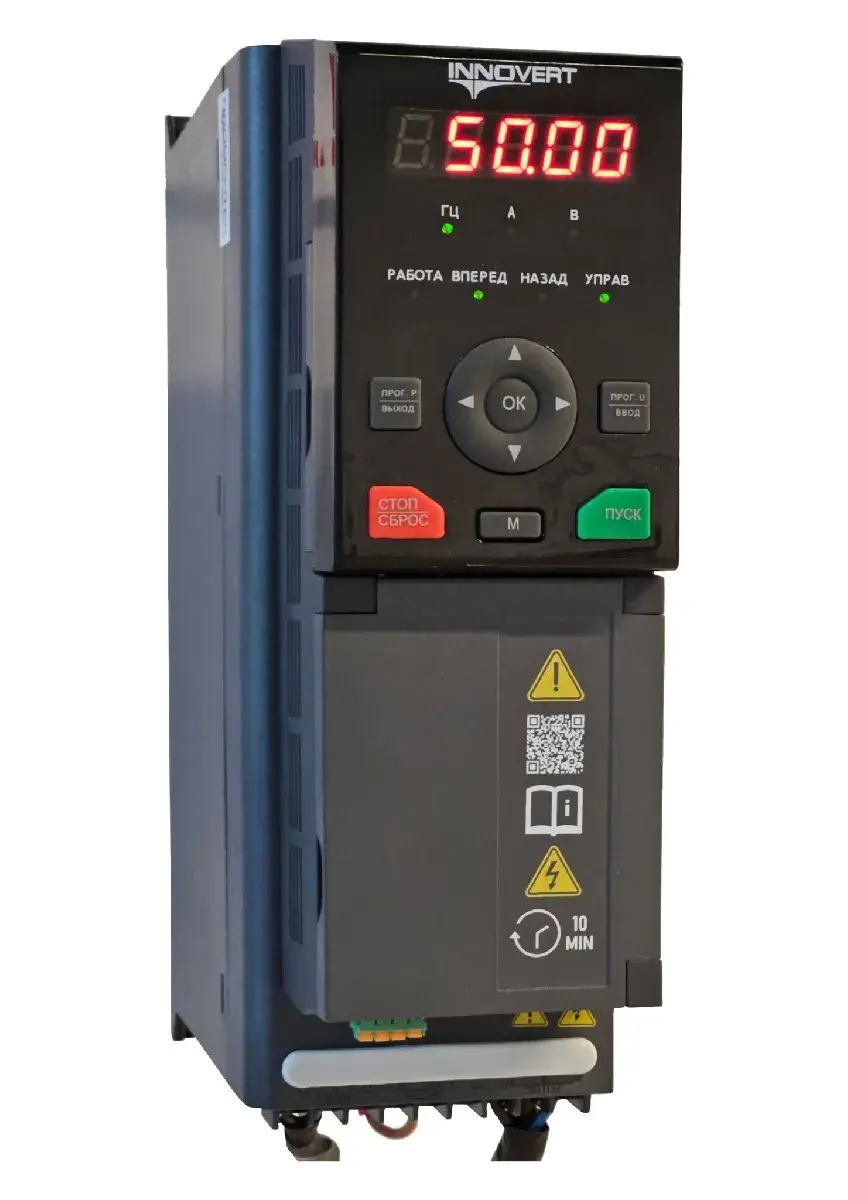

Преобразователь частоты INNOVERT IMD552U43E серии IMD_E предназначен для управления трехфазными электродвигателями мощностью до 5,5 кВт. Устройство работает от трехфазной сети 380–400 В и обеспечивает регулирование скорости вращения двигателя изменением выходной частоты. Модель поддерживает скалярное V/f и векторное управление, а также управление с обратной связью.
Преобразователь подходит для общепромышленного оборудования и оснащен функциями PID-регулирования, автоматического подхвата двигателя, программируемого контроллера PLC и интерфейса RS-485 с поддержкой Modbus. Степень защиты корпуса — IP20.
Основные параметры
| Параметр |
Значение |
| Тип оборудования |
Преобразователь частоты |
| Модель |
IMD552U43E |
| Серия |
IMD_E |
| Номинальная мощность |
5,5 кВт |
| Входное напряжение |
3 фазы, 380–400 В |
| Выходное напряжение |
3 фазы, 380–400 В |
| Номинальный выходной ток |
13 А |
| Степень защиты |
IP20 |
Технические характеристики
| Характеристика |
Параметр |
| Режим управления |
V/f, векторный, векторный с обратной связью |
| Выходная частота |
0,01–300 Гц |
| Перегрузочная способность |
150 % в течение 60 с |
| Ток перегрузки |
19,5 А |
| Аналоговые входы |
3 |
| Дискретные входы |
7 |
| Аналоговые выходы |
2 |
| Дискретные выходы |
4 |
| PID-регулятор |
Есть |
| Встроенный PLC |
Есть |
| Интерфейс связи |
RS-485, Modbus RTU |
| Габаритные размеры |
173×81×237 мм |
| Масса |
3,1 кг |
| Рабочая температура |
−10…+40 °C |
Комплектация
- Преобразователь частоты INNOVERT IMD552U43E
- Съемная панель управления
- Комплект клемм и элементов подключения
- Эксплуатационная документация
Часто задаваемые вопросы
1: Для какого двигателя подходит IMD552U43E?
Модель предназначена для управления трехфазными электродвигателями мощностью до 5,5 кВт.
2: Какое напряжение питания требуется?
Преобразователь подключается к трехфазной сети 380–400 В.
3: Поддерживает ли IMD552U43E векторное управление?
Да. Предусмотрены V/f, векторное управление и векторное управление с обратной связью.
4: Какой максимальный ток перегрузки?
Номинальный выходной ток составляет 13 А, а ток при перегрузке 150 % в течение 60 секунд — 19,5 А.
5: Можно ли подключить преобразователь к системе автоматизации?
Да. Устройство имеет RS-485 с поддержкой Modbus RTU, а также аналоговые и дискретные входы и выходы.
