Подробное описание: Преобразователь частоты IMD752U43E

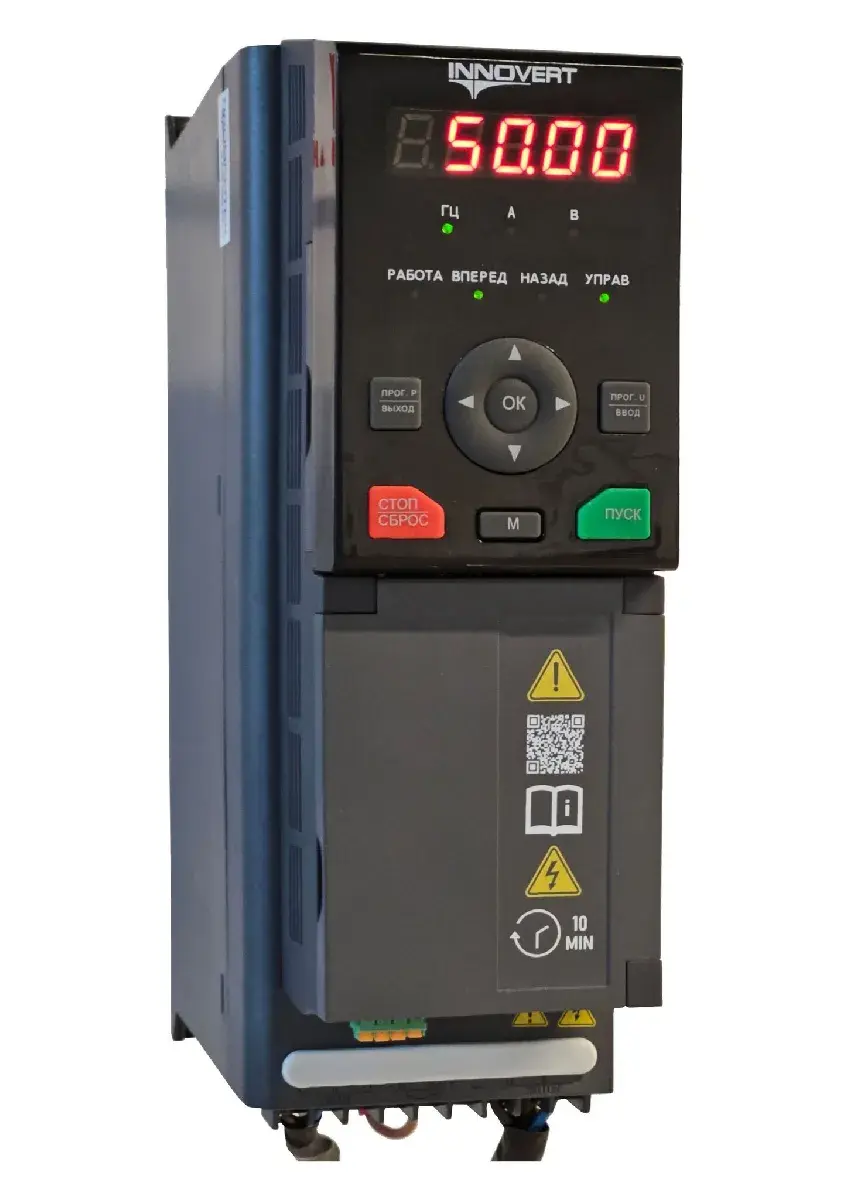

Преобразователь частоты INNOVERT IMD752U43E серии IMD_E предназначен для управления трехфазными электродвигателями мощностью 7,5 кВт. Модель рассчитана на трехфазную сеть 380 В и обеспечивает регулирование скорости и момента двигателя с использованием скалярного V/f или векторного управления. Также поддерживается векторное управление с обратной связью по скорости.
Преобразователь подходит для промышленного оборудования и оснащен PID-регулятором, встроенным PLC, функцией автоматического подхвата двигателя, интерфейсом RS-485 и поддержкой Modbus RTU. Степень защиты корпуса — IP20.
Основные параметры
| Параметр |
Значение |
| Тип оборудования |
Преобразователь частоты |
| Модель |
IMD752U43E |
| Серия |
IMD_E |
| Номинальная мощность |
7,5 кВт |
| Входное напряжение |
3 фазы, 380 В |
| Выходное напряжение |
3 фазы |
| Номинальный выходной ток |
17 А |
| Степень защиты |
IP20 |
Технические характеристики
| Характеристика |
Параметр |
| Режим управления |
V/f, векторный, векторный с обратной связью |
| Выходная частота |
0,01–300 Гц |
| Перегрузочная способность |
150 % в течение 60 с |
| Ток при перегрузке 150 % |
25,5 А |
| Аналоговые входы |
3 |
| Дискретные входы |
7 |
| Аналоговые выходы |
2 |
| Дискретные выходы |
4 |
| PID-регулятор |
Есть |
| Встроенный PLC |
Есть |
| Интерфейс связи |
RS-485, Modbus RTU |
| Габаритные размеры |
95×297×222 мм |
| Масса |
3,1 кг |
| Рабочая температура |
−10…+40 °C |
Комплектация
- Преобразователь частоты INNOVERT IMD752U43E
- Модуль управления
- Силовой модуль
- Комплект клемм для подключения
- Эксплуатационная документация
Часто задаваемые вопросы
1: Для какого двигателя подходит IMD752U43E?
Модель предназначена для управления трехфазными электродвигателями мощностью 7,5 кВт.
2: Какое напряжение питания требуется?
Преобразователь рассчитан на подключение к трехфазной сети 380 В.
3: Поддерживает ли модель векторное управление?
Да. Доступны V/f, векторное управление и векторное управление с обратной связью по скорости.
4: Какой номинальный выходной ток преобразователя?
Номинальный выходной ток составляет 17 А. При перегрузке 150 % в течение 60 секунд ток составляет 25,5 А.
5: Можно ли использовать IMD752U43E в системах автоматизации?
Да. Преобразователь оснащен встроенным PLC, PID-регулятором, интерфейсом RS-485 и поддержкой Modbus RTU.
