Подробное описание: Превентор ПМТ-156х21

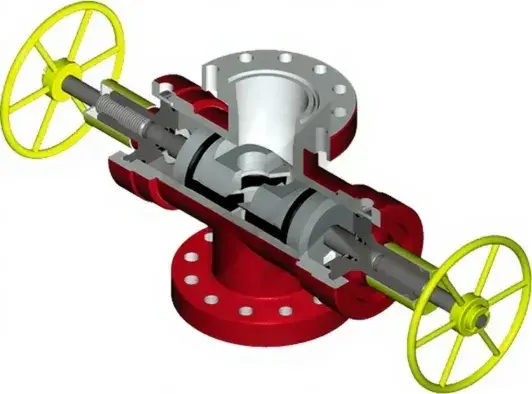

Превентор малогабаритный трубный ПМТ-156х21 предназначен для герметизации устья скважины при проведении буровых, ремонтных и спуско-подъемных работ. Превентор применяется для герметизации устья при наличии НКТ, отсутствии НКТ, а также при одновременном нахождении в скважине НКТ и кабеля электроцентробежного насоса (ЭЦН).
Герметизация выполняется трубными, глухими или трубно-кабельными плашками в зависимости от условий эксплуатации. Оборудование предназначено для предупреждения образования и ликвидации открытых фонтанов, а также предотвращения газонефтеводопроявлений.
Превентор позволяет вручную управлять плашками при рабочем давлении до 21 МПа. При отсутствии НКТ герметизация может выполняться глухими плашками при установке герметизатора кабельного разъёмного (ГКР) в верхний патрубок превентора.
Для одновременной герметизации НКТ и кабеля ЭЦН используются трубно-кабельные плашки и трубно-кабельный центратор.
Изделие изготовлено в соответствии с ТУ 05273837.303838.034.
Основные параметры
| Параметр |
Значение |
| Модель |
ПМТ-156х21 |
| Тип |
Малогабаритный трубный превентор |
| Рабочее давление |
21 МПа |
| Диаметр проходного отверстия корпуса |
156 мм |
| Диаметр герметизируемых НКТ |
33–114 мм |
| Температура рабочей среды |
100 °C |
| Масса |
265 кг |
Технические характеристики
| Характеристика |
Параметр |
| Допустимая осевая нагрузка на корпус плашки |
50000 кг (500 кН) |
| Допустимая осевая нагрузка на плашки |
20000 кг (200 кН) |
| Количество оборотов штурвала для закрытия |
14–15 |
| Длина |
1226 мм |
| Высота |
490 мм |
| Ширина |
400 мм |
| Проходное отверстие корпуса |
156 мм |
| Герметизируемые НКТ |
33–114 мм |
| Рабочее давление |
21 МПа |
| Температура рабочей среды |
до 100 °C |
| Управление |
Ручное |
| Нормативный документ |
ТУ 05273837.303838.034 |
Комплектация
- Превентор ПМТ-156х21
- Трубные плашки
- Глухие плашки
- Трубно-кабельные плашки
- Эксплуатационная документация
Часто задаваемые вопросы
1: Для чего предназначен превентор ПМТ-156х21?
Превентор предназначен для герметизации устья скважины при наличии или отсутствии НКТ, а также для герметизации НКТ и кабеля ЭЦН.
2: Какой диаметр НКТ может герметизировать ПМТ-156х21?
Превентор предназначен для герметизации НКТ диаметром от 33 до 114 мм.
3: Какие плашки используются в превенторе?
В зависимости от условий применяются трубные, глухие и трубно-кабельные плашки.
4: Какое рабочее давление у ПМТ-156х21?
Рабочее давление превентора составляет 21 МПа.
5: Можно ли одновременно герметизировать НКТ и кабель ЭЦН?
Да. Для этого применяются трубно-кабельные плашки и трубно-кабельный центратор.
