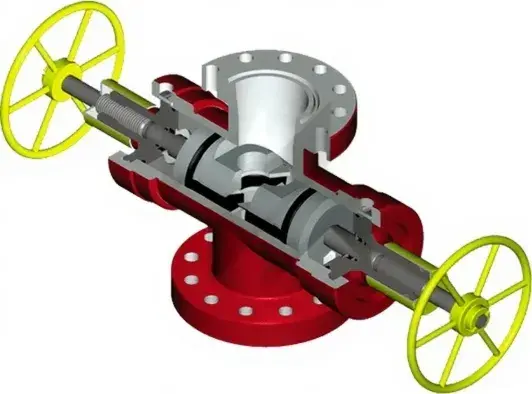

Подробное описание: Превентор ПМТ-125х21
Превентор малогабаритный трубный ПМТ-125х21 предназначен для герметизации устья скважины при наличии или отсутствии насосно-компрессорных труб (НКТ), а также при одновременном нахождении в скважине НКТ и кабеля электроцентробежного насоса (ЭЦН).
В зависимости от условий эксплуатации для герметизации применяются трубные, глухие или трубно-кабельные плашки. Превентор предназначен для обеспечения герметичности устья скважины, предупреждения образования и ликвидации открытых фонтанов, а также предотвращения газонефтеводопроявлений.
При отсутствии НКТ герметизация устья выполняется глухими плашками. Для герметизации кабеля геофизического также предусмотрена соответствующая схема применения оборудования.
Плашки превентора могут управляться вручную при рабочем давлении до 21 МПа. Для одновременной герметизации НКТ и кабеля ЭЦН применяются трубно-кабельные плашки и трубно-кабельный центратор.
Изделие изготовлено в соответствии с ТУ 05273837.303838.034.
Основные параметры
| Параметр |
Значение |
| Модель |
ПМТ-125х21 |
| Тип |
Малогабаритный трубный превентор |
| Рабочее давление |
21 МПа |
| Диаметр проходного отверстия корпуса |
125 мм |
| Диаметр герметизируемых НКТ |
33–114 мм |
| Температура рабочей среды |
100 °C |
| Масса |
265 кг |
Технические характеристики
| Характеристика |
Параметр |
| Допустимая осевая нагрузка на корпус плашки |
50000 кг (500 кН) |
| Допустимая осевая нагрузка на плашки |
20000 кг (200 кН) |
| Количество оборотов штурвала для закрытия |
14–15 |
| Длина |
1226 мм |
| Высота |
490 мм |
| Ширина |
400 мм |
| Диаметр проходного отверстия корпуса |
125 мм |
| Диаметр герметизируемых НКТ |
33–114 мм |
| Рабочее давление |
21 МПа |
| Температура рабочей среды |
до 100 °C |
| Управление |
Ручное |
| Нормативный документ |
ТУ 05273837.303838.034 |
Комплектация
- Превентор ПМТ-125х21
- Трубные плашки
- Глухие плашки
- Трубно-кабельные плашки
- Эксплуатационная документация
Часто задаваемые вопросы
1: Для чего предназначен превентор ПМТ-125х21?
Превентор предназначен для герметизации устья скважины при наличии или отсутствии НКТ, а также для герметизации НКТ и кабеля ЭЦН.
2: Какой диаметр НКТ может герметизировать ПМТ-125х21?
Превентор предназначен для герметизации НКТ диаметром от 33 до 114 мм.
3: Какие плашки используются в ПМТ-125х21?
В зависимости от условий применяются трубные, глухие и трубно-кабельные плашки.
4: Какое рабочее давление у превентора?
Рабочее давление ПМТ-125х21 составляет 21 МПа.
5: Можно ли одновременно герметизировать НКТ и кабель ЭЦН?
Да. Для этого применяются трубно-кабельные плашки и трубно-кабельный центратор.
