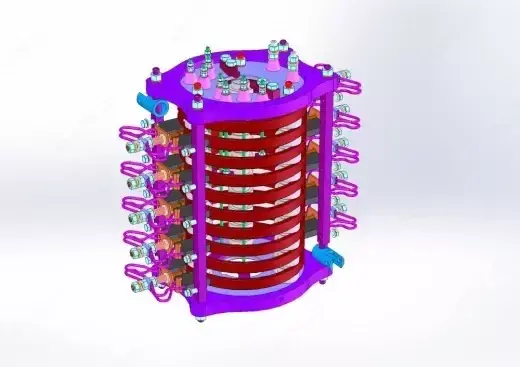

Подробное описание: Токоприемник ТКК-6/150 сталь
Токоприемник кольцевой концентрический ТКК-6/150 со стальными контактными кольцами предназначен для передачи электрической энергии от неподвижной части механизма к электрооборудованию поворотной платформы карьерного экскаватора ЭКГ-5А. Токоприемник работает в цепях переменного тока напряжением 6 кВ и частотой 50 или 60 Гц.
Конструкция ТКК-6/150 включает токосъемник, три концентрически расположенных контактных кольца и опорные изоляторы. В данном исполнении используются стальные контактные кольца. Токосъемник обеспечивает надежный контакт с кольцами при повороте платформы экскаватора.
Основные параметры
| Параметр |
Значение |
| Тип изделия |
Кольцевой концентрический токоприемник |
| Модель |
ТКК-6/150 |
| Исполнение колец |
Стальные |
| Номинальное напряжение |
6 кВ |
| Номинальный ток |
150 А |
| Количество контактных колец |
3 |
| Частота тока |
50/60 Гц |
| Назначение |
Электроснабжение поворотной платформы ЭКГ-5А |
Технические характеристики
| Характеристика |
Параметр |
| Род тока |
Переменный |
| Номинальное напряжение |
6 кВ |
| Номинальный ток |
150 А |
| Контактные кольца |
3, концентрически расположенные |
| Материал контактных колец |
Сталь |
| Опорные изоляторы |
16 шт. |
| Климатическое исполнение |
УХЛ или Т |
| Категория размещения |
2 |
| Область применения |
Карьерные экскаваторы ЭКГ-5А |
Комплектация
- Токосъемник ТКК-6/150
- Стальные контактные кольца — 3 шт.
- Опорные изоляторы
- Башмаки токосъемника
- Накладки башмаков
- Основания токосъемника
- Пружины
- Гибкие соединения
- Платформа
Часто задаваемые вопросы
1: Для чего предназначен ТКК-6/150 со стальными кольцами?
Токоприемник предназначен для передачи электрической энергии к электрооборудованию поворотной платформы карьерного экскаватора ЭКГ-5А.
2: Какое напряжение выдерживает ТКК-6/150?
Номинальное напряжение токоприемника составляет 6 кВ.
3: Какой номинальный ток у ТКК-6/150?
Номинальный ток составляет 150 А.
4: Сколько контактных колец используется в токоприемнике?
Конструкция имеет три концентрически расположенных контактных кольца.
5: Чем отличается исполнение «сталь»?
В данном исполнении токоприемник оснащается стальными контактными кольцами, предназначенными для работы в составе высоковольтной системы электроснабжения поворотной платформы экскаватора.
