Подробное описание: Тормоз ТКГН-600 с ТЭ-200

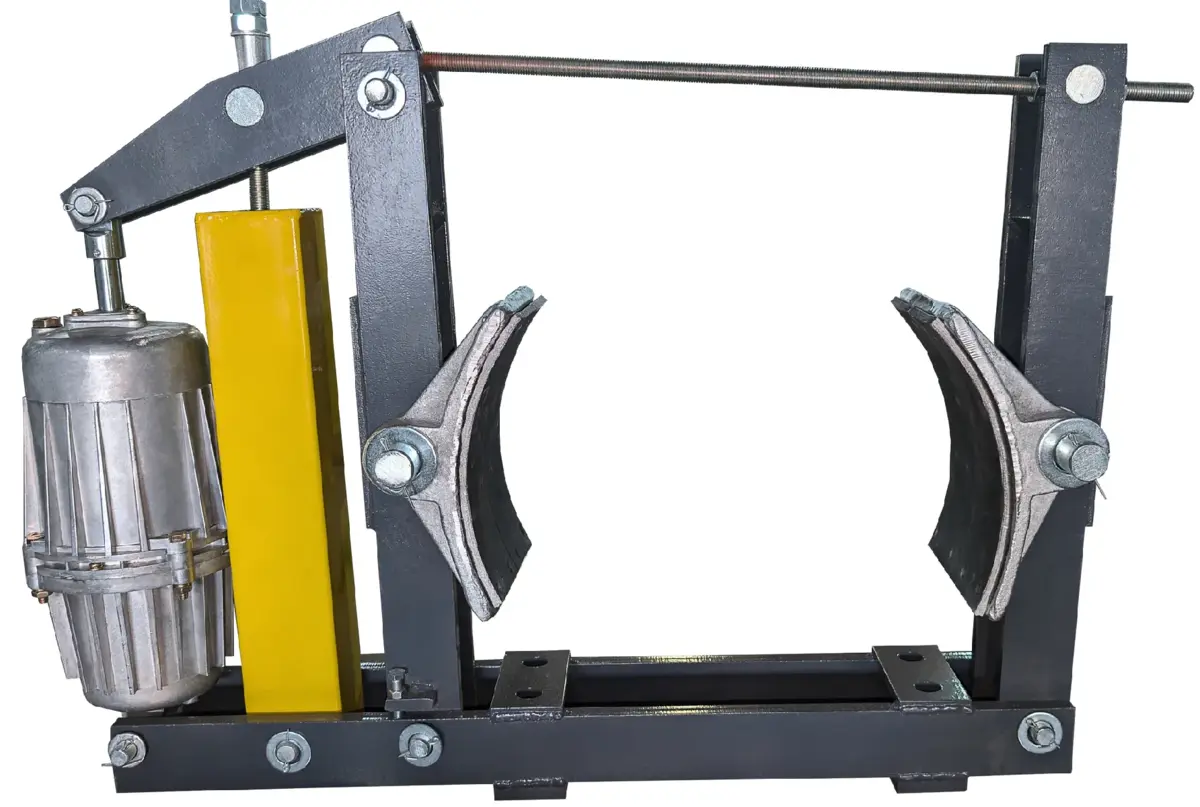

Крановый колодочный тормоз серии ТКГН-600, укомплектованный электрогидротолкателем ТЭ-200, предназначен для остановки и удержания в неподвижном состоянии валов механизмов (преимущественно подъемно-транспортного оборудования — мостовых, козловых, башенных и портальных кранов) в условиях промышленной эксплуатации. Буква «Н» в обозначении указывает на нижнее расположение привода (или специфическое исполнение рычажной системы). Тормоз работает за счет усилия пружин, которые прижимают колодки с фрикционными накладками к тормозному шкиву диаметром 600 мм, а растормаживание осуществляется с помощью мощного электрогидравлического толкателя ТЭ-200 при подаче питания. Конструкция рассчитана на интенсивную работу в повторно-кратковременном режиме.
Основные параметры
| Параметр |
Значение |
| Назначение |
Остановка и удержание валов механизмов |
| Модель тормоза |
ТКГН-600 (с нижним расположением толкателя / особой рычажной схемой) |
| Тип привода |
Электрогидротолкатель ТЭ-200 |
| Диаметр шкива |
600 мм |
Технические характеристики
| Характеристика |
Параметр |
| Тормозной момент |
Согласно нормативной документации для ТКГ-600 |
| Тип толкателя |
ТЭ-200 (электрогидравлический) |
| Род тока (толкателя) |
Переменный (3-фазный, 380 В) |
| Климатическое исполнение |
У2 / Т2 (по ГОСТ) |
| Режим работы |
Повторно-кратковременный (ПВ до 40-60%) |
Комплектация
-
Тормоз колодочный ТКГН-600 в сборе (с рычажной системой и колодками)
-
Электрогидротолкатель ТЭ-200
-
Паспорт и руководство по эксплуатации
Часто задаваемые вопросы
1: Какова главная функция тормоза ТКГН-600?
Устройство обеспечивает надежную фиксацию и торможение механизмов подъемно-транспортного оборудования в отключенном или аварийном состоянии.
2: Что означает буква «Н» в маркировке ТКГН?
Литера «Н» указывает на конструктивную особенность тормоза (часто связана с нижним расположением привода или модернизированной рычажной системой для определенных компоновок).
3: Какой привод используется для растормаживания?
Для разжатия колодок применяется электрогидротолкатель модели ТЭ-200, работающий на трехфазном переменном токе.
4: Где устанавливается данное оборудование?
Тормоза монтируются на приводные валы механизмов передвижения и подъема тяжелых кранов, лебедок и промышленных конвейеров.
5: Требуется ли техническое обслуживание тормоза?
Да, необходимо периодически контролировать ход штока толкателя, износ фрикционных накладок колодок и смазывать шарнирные соединения.
