Подробное описание: Вакуумный водокольцевой насос 2BE

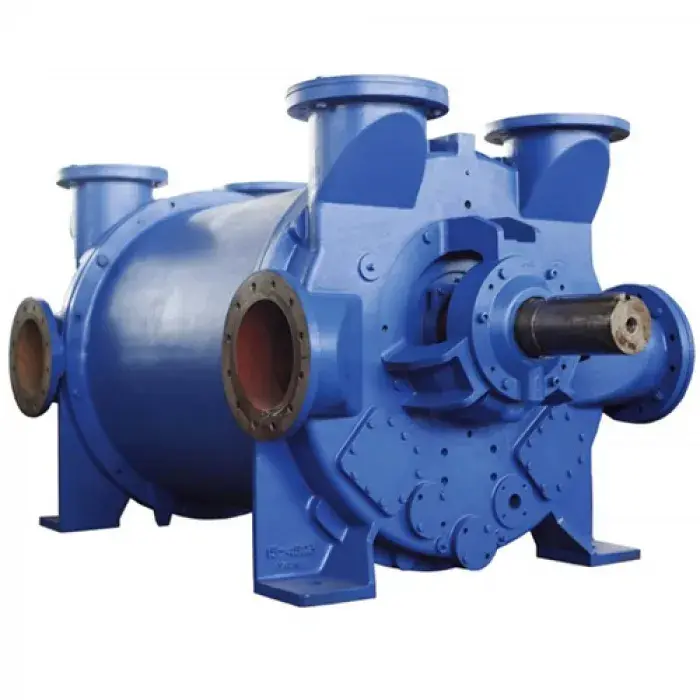

Вакуумный водокольцевой насос серии 2BE (включая модификации 2BE1, 2BE3, 2BE4, 2BE5) — это промышленный одноступенчатый жидкостно-кольцевой агрегат, предназначенный для откачки сухих и влажных газов, создания стабильного разрежения или работы в режиме компрессора низкого давления. Исторически серия разработана на базе инжиниринга Nash (Siemens) и служит технологичной, энергоэффективной заменой устаревшим советским и китайским насосам серий ВВН, SK, 2SK и SZ. [1, 2, 3, 4]
⚙️ Ключевые технические характеристики
Серия 2BE относится к классу тяжелого оборудования с огромным диапазоном производительности: [1]
- Производительность (скорость откачки): от 100 до 32 300+ м³/ч (в зависимости от типоразмера ротора).
- Предельный вакуум: до 33 мбар абс. (около 97% вакуума) при использовании чистой воды с температурой +15 °C в качестве сервисной жидкости.
- Мощность привода: от 4 кВт на малых моделях до 600+ кВт на крупных магистральных агрегатах.
- Режим компрессора: может нагнетать избыточное давление сжатия до 2.1 – 3.5 бар абс..
- Тип привода: прямой через упругую муфту либо ременная передача со шкивом для точной настройки оборотов. [1, 2, 3, 4]
🛠️ Конструктивные особенности и преимущества
- Работа с загрязненным и влажным газом: Насос легко переносит попадание капельной влаги, конденсата, пены и мелких абразивных частиц. Отсутствие трущихся металлических частей в рабочей камере исключает заклинивание.
- Абсолютно безмасляный вакуум: Роль поршня и уплотнителя выполняет водяное кольцо. В откачиваемую среду не попадают пары смазочных материалов, что критично для чистых производств. [1]
- Высокая эксплуатационная надежность:
- Вал и рабочее колесо монтируются методом горячей посадки с натягом.
- Втулки вала (наиболее подверженная износу деталь) по умолчанию изготавливаются из высокохромистой нержавеющей стали, что увеличивает их ресурс в несколько раз.
- Применяются усиленные импортные подшипники для точной фиксации эксцентричного ротора. [1, 2, 3]
- Простота обслуживания: На торцевых крышках предусмотрены большие смотровые люки. Это позволяет осматривать внутреннюю полость, зазоры и менять клапанные пластины без полной разборки корпуса и отсоединения трубопроводов. [1, 2]
- Вариативность материалов: Корпус и проточная часть могут быть выполнены из серого чугуна, углеродистой стали, нержавеющей стали (SS304, SS316L, двусторонней стали SS2205) или иметь антикоррозийное полиизопреновое (резиновое) покрытие. [1, 2]
🏭 Главные области применения
Благодаря взрывозащищенным исполнениям (сертификация ATEX) и стойкости к тяжелым условиям, насосы 2BE массово применяются в следующих секторах: [1]
- Угольная и горнодобывающая промышленность: Вакуумная фильтрация шлама, откачка рудничного газа (метана) на шахтных установках.
- Целлюлозно-бумажное производство: Обезвоживание бумажного полотна на вакуум-формующих столах и сушильных машинах.
- Энергетика (ТЭЦ, АЭС): Удаление воздуха и неконденсируемых газов из паровых конденсаторов турбин для поддержания КПД системы.
- Химическая и фармацевтическая отрасль: Вакуумная дистилляция, ректификация, сушка медицинских препаратов, кристаллизация и выпаривание.
- Пищевая промышленность: Деаэрация жидкостей, вакуумная упаковка, консервация и рафинирование масел. [1, 2, 3]
Для подбора оптимального габарита насоса 2BE, пожалуйста, уточните:
- Какая производительность (м³/ч или л/мин) требуется для вашей технологической линии?
- Какое целевое рабочее давление / глубина вакуума необходимы?
- Состав откачиваемого газа (воздух, агрессивная химия, взрывоопасные пары) и тип рабочей жидкости (обычная вода или оборотная)?
Технические характеристики
