Подробное описание: Вакуумный насос 2BV

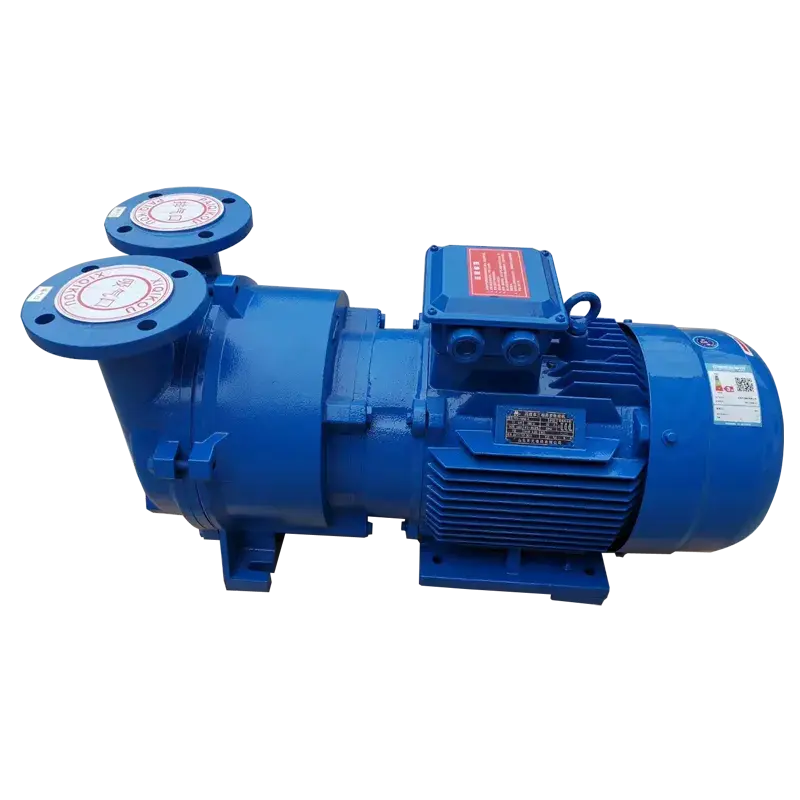

Вакуумный водокольцевой насос серии 2BV (модели 2BV2, 2BV5, 2BV6) — это компактный моноблочный одноступенчатый жидкостно-кольцевой агрегат, предназначенный для откачки воздуха, газов и парогазовых смесей. В отличие от тяжелой серии 2BE, линейка 2BV создана по схеме «насос-мотор» (Monoblock), где рабочее колесо жестко насажено прямо на удлиненный вал электродвигателя. Конструкция полностью скопирована с легендарных немецких насосов Siemens/Nash серии Elmo-F (944-я серия).
Ключевые технические характеристики
Серия предназначена для локальных технологических установок и средних производственных линий:
- Производительность (скорость откачки): от 27 до 500 м³/ч (в зависимости от типоразмера).
- Предельный вакуум: до 33 мбар абс. (97% разрежения). При работе с эжектором (газовым или паровым) предельный вакуум углубляется до 10 мбар абс.
- Мощность электродвигателя: от 0,81 кВт до 15 кВт.
- Рабочая жидкость: чистая вода. Оптимальная температура воды составляет +15 °C. При повышении температуры воды производительность падает, что физически обусловлено давлением насыщенных паров.
Конструктивные особенности и преимущества
- Моноблочный дизайн и компактность: Насос не имеет соединительной муфты и общей массивной рамы. Это экономит до 50% места по сравнению с раздельными агрегатами, исключает проблему несоосности валов и снижает уровень вибрации.
- Механическое торцевое уплотнение (Burgmann): В базовой комплектации устанавливаются качественные торцевые уплотнения, что полностью решает проблему утечки сервисной жидкости, характерную для старых сальниковых набивок (например, на насосах ВВН1).
- Антикавитационная защита: Насосы оснащены встроенным портом антикавитационного клапана. При работе на предельном вакууме (близком к давлению закипания воды) клапан впускает небольшое количество атмосферного воздуха или газа, предотвращая разрушение рабочего колеса гидравлическими ударами.
- Высокая коррозионная стойкость: В стандартном чугунном исполнении рабочее колесо (крыльчатка) изготавливается из бронзы или нержавеющей стали SS304. Это исключает заклинивание лопастей ржавчиной после длительного простоя. Для химических сред насос целиком отливается из нержавеющей стали (SS304 или SS316L).
- Работа с влажными газами: Конструкция легко справляется с перекачкой смесей, содержащих капельную жидкость, пену или конденсат.
Главные области применения
Благодаря высокой надежности, низкому уровню шума и доступности взрывозащищенного исполнения (Ex), насосы 2BV массово интегрируются в готовые промышленные установки (OEM-оборудование):
- Медицина и фармация: Вакуумная стерилизация (автоклавы), сушка биопрепаратов, транспортировка порошков.
- Пищевая промышленность: Вакуумная упаковка продуктов, деаэрация воды и соков, фильтрация под вакуумом, доильные аппараты, вакуумное выпаривание сахара.
- Экструзия пластика: Удаление газов и влаги из расплава полимеров в вакуумных камерах дегазации экструдеров.
- Деревообработка и мебельное производство: Надежная фиксация заготовок на вакуумных прижимных столах станков с ЧПУ.
- Химия и нефтехимия: Перекачка и улавливание паров нефтепродуктов, вакуумная дистилляция.
Для точного подбора модификации серии 2BV, пожалуйста, уточните:
- Какое рабочее давление (вакуум) вам необходимо поддерживать?
- Будет ли насос работать в составе замкнутой системы циркуляции воды (с сепаратором и теплообменником) или на проток?
- Требуется ли взрывозащищенный электродвигатель (Ex) для вашего производства?
