GNSS qabul qilgich STEC SDi Toshkentda

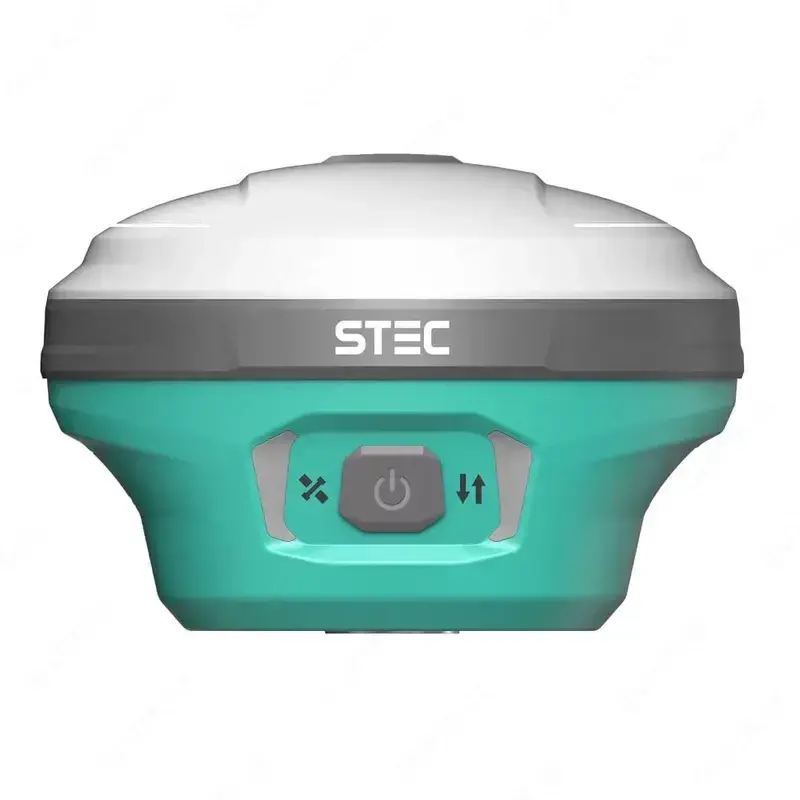

Batafsil tavsif: GNSS qabul qilgich STEC SDi

STEC SDi – современный ГНСС приемник, который сочетает в себе новейшие технологии в сфере ГНСС, обладает небольшим размером и удобен в работе. Приемник оснащен камерой для разбивки в режиме AR. Приемник внесен в реестр средств измерений.

Передняя камера показывает направление и расстояние до точки разбивки. По мере приближения камера переключается на нижнюю, обеспечивая более точное наведение, когда вы находитесь близко к точку. Все операции активируются одним нажатием.

Благодаря большому датчику приема сигнала и дальномеру, унаследованному от тахеометра, значительно вырастает скорость и точность проведения полевых работ, даже в темноте.

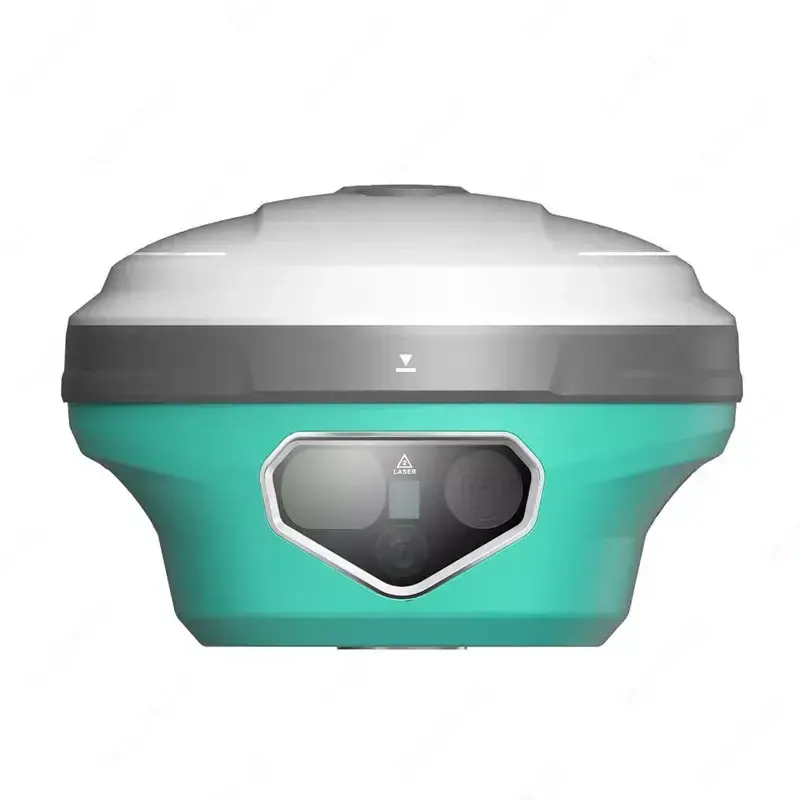

Две камеры для удобной и точной разбивки в режиме AR. Камера, расположенная сбоку, также поможет направить лазер точно на измеряемую точку. Лазерный пучок яркий и его видно на экране контроллера, даже при ярком солнечном свете.

Вторая версия EZtilt позволяет получать точные наклонные координаты с использованием IMU EZtilt также оснащен улучшенным алгоритмом, специально адаптированным для работы LaserFix.

Радио УКВ S-LINK Rx/Tx обеспечивает идеальный баланс между энергопотреблением и эффективностью. Благодаря направленной вверх и быстро подключаемой антенне, SDi может работать на сверхдальних расстояниях, до 15 км.

SDi способен отслеживать множество сигналов от всех спутниковых созвездий и быстро получать фиксированное решение, даже в сложных условиях. Координаты проверяются дважды для обеспечения максимальной точности. Также поддерживаются технологии PPP и HAS.

Приемник имеет высокую степень пылевлагозащиты по стандарту IP68. SDi может выдержать прибывание под водой на глубине до 1 метра в течений часа.

Применение приёмника

Контрольная съемка: двухчастотная система статических измерений позволит проводить высокоточные измерения.

Трассирование (разбивка трасс): получайте контрольные точки быстро и эффективно. Выполняйте трассирование на местности, измерения перекрестков, измерения превышений и многое другое.

Использование CORS: повышенная стабильность связи с сервером CORS.

Разбивка и вынос в натуру: вынос большого количества точек, линий и полигонов в натуру.

Измерение линий электропередач (ЛЭП): измерение направления, ориентации, углов ЛЭП.

Морская геодезия: упрощает проведение работ в море, в том числе океанографические исследования, дноуглубительные работы, забивка свай, установка рядов.

Основные характеристики:

Вид - приемник

Тип приемника - ГНСС

Бренд - STEC

Спутники - GPS, ГЛОНАСС, Galileo, Beidou (Compass), QZSS, SBAS

Режим работы - Статика, RTK, Stop&Go, PPK

Число каналов - 1408

AR - Да

Лазерный дальномер - Да

Каналы - 1408 | 1,808

GPS - L1C/A, L2C, L2P(Y), L5

GLONASS - L1, L2

BEIDOU - B1l, B2l, B3l, B1C, B2a, B2b

GALILEO - E1, E5a, E5b, E6

QZSS - L1, L2, L5, L6

SBAS - L1, L5

L-Band - B2b-PPP, E6-HAS

Частота позиц. - 1-20Hz

Точность - DGNSS

H: 0.40 м (RMS)

V: 0.80 м (RMS)

Статика

H: 2.5 мм ± 0.5 ppm (RMS)

V: 5 мм ± 0.5 ppm (RMS)

RTK

H: 8 мм ± 1 ppm (RMS)

V: 15 мм ± 1 ppm (RMS)

PPK

H: 8 мм ± 0.5 ppm (RMS)

V: 15 мм ± 0.5 ppm (RMS)

Датчик IMU

Угол наклона - До 120°

Точность - 2 см

Данные

Хранение - SSD 8 GB

Расширение - Внешний USB диск

Передача данн. - Type-C USB

Поддержка FTP/HTTP

Формат данных

RTCM2.1, RTCM2.3, RTCM3.0,

RTCM3.1,RTCM3.2, NMEA0183,

PJK план.коорд, бинарный код,

Trimble GSOF

Формат GPS - VRS, FKP, MAC

Сеть - Поддержка Ntrip

Питание - Батарея

Встроенная Li-ion батарея - 3.6V, 13,600mAh

Время работы

Статика – до 20 ч

Ровер – до 15 ч

Камера

Разм. матрицы - 1/2.8”

Размер пикс. - 2.9 * 2.9 μм

Актив. пикс. - 1,920 * 1,080

Матрица - CMOS

Связь

Порт - Type-C(OTG+Зарядка+Ethernet)

Антенна - TNC

УКВ

2W Tx/Rx

410-470MHz

Протокол - S-link, TrimTalk, Satel, etc.

WiFi - 802.11b/g/n

Точка доступа/Связь

Bluetooth - Bluetooth 2.1 + EDR и 4.0

NFC - Есть

Интерфейсы

Клавиши - 1 шт

Индикаторы - Передача данных, спутники, Bluetooth, питание

Лазер

Тип - Класс 2, красный

Расстояние - 0.7 – 70 м

Точность - 2 мм

Частота - Обычно - 10Hz, быстро - 20Hz

LaserFIx

≤2 см до 5 м

≤3 см до 10 м

Физические характеристики

Рабочая темп. - От -30°C до 65°C

Темп. хранения - От -40°C до 80°C

Защита - Пылевлагозащита IP68

Падение до 2 м - 40G 10ms sawtooth wave

Размер - 86 мм (В), 130 мм (Ш)

Вес - 890 гр

Гарантийный срок от производителя - 3 года
