GNSS qabul qilgich SOUTH INSIGHT V3 Toshkentda

Batafsil tavsif: GNSS qabul qilgich SOUTH INSIGHT V3

Набор ровера South Insight V3 сочетает в себе передовые технологии GNSS с простотой использования. Благодаря 1698 каналам, разметке дополненной реальности с двумя камерами и компенсации наклона IMU этот универсальный набор GPS для строительства и топографической съемки обеспечивает точные результаты даже в самых сложных условиях. Благодаря дальности действия до 12 км и исправлению ошибок в реальном времени этот набор ровера GNSS для топографической съемки обеспечивает непревзойденную надежность и эффективность. Независимо от того, составляете ли вы карту густых лесов или управляете строительными площадками, набор ровера GNSS South Insight V3 позволяет вам работать умнее, а не усерднее.

Insight V3 использует технологию 3D-моделирования SOUTH, интегрируя измерения изображений с данными БПЛА DJI и других брендов. Устраняя пробелы в данных при обследованиях с использованием БПЛА, Insight V3 улучшает результаты обследования, дополняя неполные модели сбором данных наземных изображений. Insight V3 упрощает оптимизированное однопользовательское 3D-моделирование, визуально представляя географическую информацию, такую ​​как координаты, площади и объемы. Легко преобразовывайте данные модели в различные форматы и настраивайте параметры координат в соответствии с потребностями различных приложений. Геодезисты могут интегрировать данные Insight V3 в программное обеспечение SOUTH и стороннее программное обеспечение для моделирования для эффективного 3D-моделирования.

Будущие версии SGO (ПК) и SurvStar (приложение для Android) будут включать функции 3D-моделирования, что позволит пользователям выбирать наиболее подходящее программное обеспечение для оптимальной эффективности работы в зависимости от конкретных сценариев и требований к задачам.

Преимущества приемника Insight V3

Более эффективно, чем традиционный RTK Insight V3 обрабатывает группу фотографий или видео в режиме реального времени,получая координаты сотен точек в течение нескольких минут. Он превосходит традиционный RTK по скорости получения данных. Insight V3 также имеет более широкий рабочий диапазон и меньше слепых зон, что позволяет проводить удаленные измерения в областях с плохим качеством сигнала GNSS. Ранее сложные места, такие как пространства под крышами и области с препятствиями, теперь легко измеряются.

Более универсален, чем традиционный RTK Используя визуальное позиционирование, геодезисты могут эффективно работать в полевых условиях. Данные изображений, хранящиеся в течение длительного периода, можно повторно использовать в любое время. Эти возможности особенно хорошо подходят для уникальных задач измерения GNSS, таких как документирование мест аварий и мест раскопок для городских общественных объектов.

Более удобный, чем традиционный RTK Визуальное позиционирование Insight V3 позволяет геодезистам дистанционно измерять точки на расстоянии до 10 метров и более (в идеальных условиях), исключая необходимость физического приближения к каждой точке. Этот метод значительно снижает физические усилия при полевых работах.

Безопаснее, чем традиционный RTK Визуальное позиционирование помогает пользователям снизить риски при съемке вблизи опасных зон, таких как оживленные дороги и озера, обеспечивая безопасность геодезистов. Безопасный рабочий подход является не тольколичным требованием, но и необходим для благополучия вашей семьи

Основные характеристики:

Вид - приемник

Тип приемника - ГНСС

Бренд - South

Модель - Insight V3

Характеристики GNSS

Каналы - 1698

GPS - L1C, L1C/A, L2C, L2P(Y), L5

GLONASS - L1, L2, L3

BDS - B1I, B2I, B3I, B1C, B2a, B2b

GALILEO - E1, E5a, E5b, E6, AltBOC*

SBAS - L1

IRNSS - L5

QZSS - L1, L2C, L5

MSS - L-Band Резерв

Позиционирование

Скорость вывода - 1 Гц~20 Гц

Время инициализации < 10 с

Инициализация

Надежность >99,99%

Точность позиционирования

Кодовый дифференциал

Позиционирование

По горизонтали: 0,25 м + 1 ppm RMS

По вертикали: 0,50 м + 1 ppm RMS

GNSS

Статический по горизонтали: 2,5 мм + 0,5 ppm RMS

Вертикально: 3,5 мм + 0,5 ppm RMS

Статическое (длительное наблюдение)

Горизонтально: 2,5 мм + 0,1 ppm RMS

Вертикально: 3 мм + 0,4 ppm RMS

Быстрое статичное

Горизонтально: 2,5 мм + 0,5 ppm RMS

Вертикально: 5 мм + 0,5 ppm RMS

PPK

Горизонтально: 3 мм + 1 ppm RMS

Вертикально: 5 мм + 1 ppm RMS

RTK(UHF)

Горизонтально: 8 мм + 1 ppm RMS

Вертикально: 15 мм + 1 ppm RMS

RTK(NTRIP)

Горизонтально: 8 мм + 0,5 ppm RMS

Вертикально: 15 мм + 0,5 ppm RMS

Позиционирование

SBAS

Обычно <5 м 3DRMS

Инициализация RTK

Время - 2~8 с

Угол наклона IMU - 0°~60°

Частота обновления IMU - 200 Гц

Связь

Радиус действия - Обычно 8 км с протоколом Farlink

Сотовая мобильная

Сеть 4G - Bluetooth Стандарт Bluetooth 3.0/4.1, Bluetooth 2.1 + EDR

NFC - Поддержка связи

Модем - Стандарт 802.11 b/g/n

Хранение/передача данных

Хранение - 16 ГБ встроенной памяти SSD

Автоматическое циклическое хранение

Поддержка внешнего USB-накопителя (OTG)

Настраиваемый интервал выборки составляет - до 20 Гц

Передача данных

Режим Plug and Play передачи данных USB

Поддержка загрузки данных FTP/HTTP

Формат данных

Статический формат данных: STH, Rinex2.01, Rinex3.02

Дифференциальный формат данных:

RTCM 2.1,

RTCM 2.3, RTCM 3.0, RTCM 3.1,

RTCM 3.2, CMR

Формат выходных данных GPS: NMEA 0183,

Плоскость координат PJK, двоичный код

Поддержка сетевой модели: VRS, FKP, MAC, полностью поддерживает протокол NTRIP

Датчики - IMU Встроенный модуль IMU, без калибровки, 60°

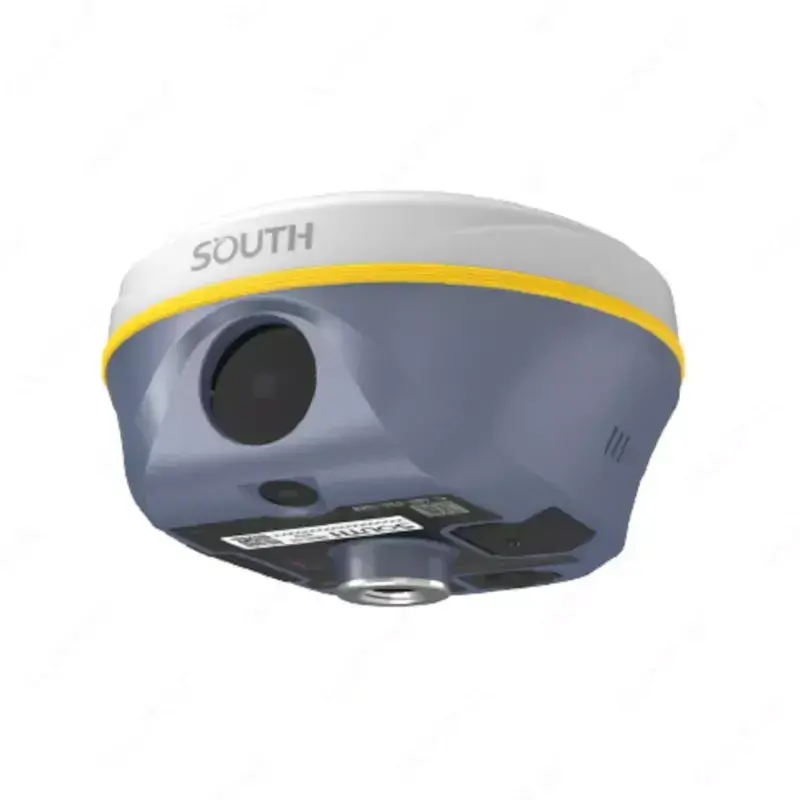

Камера

Камера визуального позиционирования: 8 МП (может использоваться в AR-разметке)

Камера AR-разметки: 2 МП

Электронный пузырь

Программное обеспечение контроллера может отображать - электронный пузырь, проверяя состояние выравнивания углеродного столба в режиме реального времени

Термометр

Встроенный датчик термометра, использующий технологию интеллектуального контроля температуры, отслеживающий и регулирующий температуру приемника

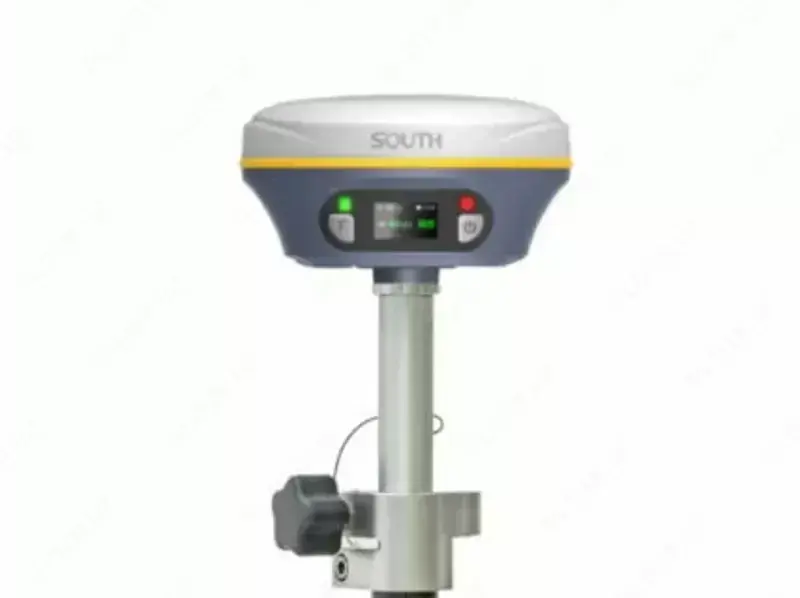

Взаимодействие с пользователем

Операционная система - Linux

Кнопки - Двойные кнопки

Индикаторы - Спутники, данные и индикаторы питания

Дисплей - 1,14 дюйма, 135*240 пикселей

Веб-взаимодействие

С доступом к веб-интерфейсу - через WiFi или USB-соединение пользователи могут контролировать состояние приемника и изменить конфигурации

Голосовое руководство - Китайский/английский/корейский/испанский/Португальский/русский/турецкий/французский/Итальянский

Вторичная разработка - Предоставляет пакет вторичной разработки и открывает формат данных наблюдения OpenSIC и определение интерфейса взаимодействия

Облачный сервис

Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновления прошивки, онлайн-регистры

Питание

Питание - 6-28 В постоянного тока, защита от перенапряжения

Аккумулятор - Встроенный литий-ионный аккумулятор емкостью 6800 мАч

Срок службы аккумулятора - 25 ч (режим ровера)

Связь

Порт ввода-вывода 5-контактный интерфейс LEMO (внешний порт питания + RS232) Интерфейс Type-C (зарядка+OTG+Ethernet)

Интерфейс антенны UHF

Слот для SIM-карты (Micro SIM) Внутренний радиоприемник и передатчик UHF

Частота - Диапазон 410-470 МГц

Протокол - Farlink, Trimtalk, SOUTH, HUACE, Hi target, Sate

Физические параметры:

Материал - Корпус из магниевого алюминиевого сплава

Рабочая температура -45℃~+75℃

Температура хранения -55℃~+85℃

Влажность 100% без конденсации

Водонепроницаемая/пылезащитная крыша - Стандарт IP68, защищен от длительного погружения на глубину 1 м

Стандарт IP68, полностью защищен от пыли

Удары/вибрации - Выдерживает падение с высоты 2 метров на цементную землю, естественно, MIL-STD-810G

Размеры 134 мм (φ) × 79,1 мм (H)

Вес - 800 гр.
