STALKER 80-24 marshrutni kuzatish tizimi (o'rnatilgan GPS/GLONASS moduli, LI-ION) Toshkentda

Batafsil tavsif: STALKER 80-24 marshrutni kuzatish tizimi (o'rnatilgan GPS/GLONASS moduli, LI-ION)

Трассоискатель "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

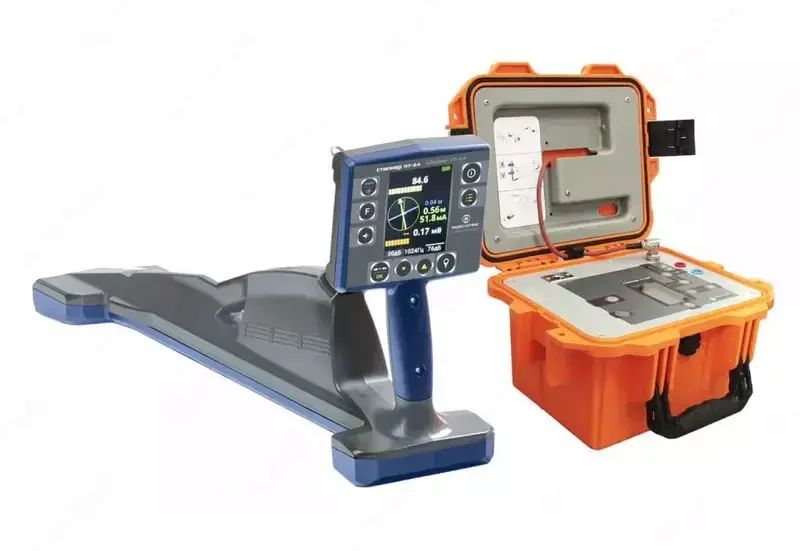

В комплект поставки трассоискателя "Сталкер 80-24" входит генератор ГТ-80 и приемник ПТ-24 о встроенным GPS/ГЛОНАСС модулем.

Особенности трассоискателя "Сталкер 80-24"

Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций.

Поиск положения передающих зондов и камер телеинспекции.

Трассировка и координирование местоположения во всемирной системе координат.

Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля.

Связь с компьютером по Bluetooth , память на 10000 измерений.

Дистанционное управление генератором через сеть GSM. Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию. Для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора.

Трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах).

Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора. Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт).

Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12.

Меню приемника ПТ-24 на русском, английском и китайском языках.

Приемник ПТ-24

Приемник ПТ-24 совместно с генераторами обеспечивает обследование кабельных линий и трубопроводов и коммуникаций. По каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем и с персональным компьютером. Приемник имеет встроенный GPS/ГЛОНАСС модуль, облегченную конструкцию (вес 1,9 кг), увеличенный яркий цветной дисплей и увеличенное время работы.

В процессе работы на дисплее непрерывно отображаются все необходимые параметры:

Функция «Компас» с одновременным схематичным отображением двух коммуникаций:

- первая с протекающим током от генератора;

- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);

Шкалы «максимума» и «минимума»;

Глубины залегания и силы тока коммуникации на всех активных частотах;

Полярность сигнала – в месте повреждения изоляции происходит смена знака «+» на «-»;

Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;

Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц).

В память приемника ПТ-24 возможна запись следующих параметров:

уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;

направления к коммуникации;

показания глубины залегания коммуникации и величины тока в ней;

направления поискового тока; относительной полярности разности потенциалов по входу «ДАТЧИК»;

фазы сигнала по входу «ТРАССА»;

рабочих частот;

местные дата и время в момент снятия показаний по информации GPS;

координат места снятия показаний по информации GPS.

Генератор ГТ-80

Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частоты.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов 6 В, 12 А/ч или от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

Генератор имеет самоконтроль напряжения питания и сигнализируют о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В происходит его самоотключение.

Генератор по каналу беспроводной связи «Bluetooth» имеет связь со смартфоном для дистанционного управления SMS-командами.

Особенности генератора ГТ-80

Мощность и ток до 80 Вт, 12 А.

Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.

Дистанционное управление генератором через сеть GSM.

Отложенный старт.

Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100.

Быстрое автоматическое согласование с нагрузкой для простоты использования.

Совместим со всеми приемниками серии «Сталкер».

Работа с приемниками других производителей.

Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В).

Влагозащищенный, ударопрочный корпус (IP 54).

Основные технические характеристики:

Вид - трассоискатель

Тип трассоискателя - дефектоскоп

Бренд - Сталкер

Серия - 80-24

Активные частоты*, Гц 273, 526, 1024, 8928, 32768

Пассивные частоты, Гц 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»

Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более 5

Память - 10000 точек

Диапазон рабочих температур, °С от –30 до +55

Габаритные размеры, мм, не более - 700x300x140

Масса, кг, не более - 1,9

Технические характеристики генератора ГТ-80

Фиксированные частоты, Гц – одночастотные – двухчастотные 273, 526, 1024, 8928, 32768 (33кГц) 1024 (↑↓), 8928 (φ)

Пользовательские частоты для работы с приемниками других производителей от 270 до 10000 (шаг установки 1 Гц)

Форма выходного тока синус

Максимальная выходная мощность и ток до 5,99 кГц – 80 Вт, 12 А от 6 до 10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А

Максимальное выходное напряжение, В 230 (с ограничением – 30В)

Частота и мощность выходного сигнала от встроенного индуктора 32768 Гц ± 2 Гц (33к), 10 Вт

Диапазон напряжений питания постоянного тока, В от 10,6 до 15

Максимальная мощность потребления от внешнего источника питания 12В, Вт не более 100

Время непрерывной работы в импульсном режиме при максимальной выходной мощности, ч не менее 2

Сопротивление изоляции между гнездами «Выход» и корпусом при напряжении 2500 В, МОм не менее 20

Диапазон рабочих температур, °С от –30 до +55

Габаритные размеры, мм, не более - 275х250х180

Вес со встроенными аккумуляторами, кг, не более - 8,5

Комплектация

Приемник "Сталкер" ПТ-24 – 1 шт.

Руководство по эксплуатации на ПТ-24 – 1 шт.

Телефоны головные – 1 шт.

Блок питания 12 В, 0,5 А – 1 шт.

Батарейный отсек 5*АА – 1 шт.

Bluetooth-USB адаптер – 1 шт.

Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 – 1 шт.

Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 – 1 шт.

Упаковка (при отдельной поставке приемника) – 1 шт.

Генератор "Сталкер" ГТ-80 – 1 шт.

Руководство по эксплуатации на генератор ГТ-80 – 1 шт.

Блок питания генератора 12 В, 3 А – 1 шт.

Кабель питания 12 В – 1 шт

Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.

Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.

Зажим изолированный типа "крокодил", d30, красный – 1 шт.

Зажим изолированный типа "крокодил", d30, синий – 1 шт.

Штырь заземления 50 см, нержавеющая сталь – 1 шт.

Сумка для принадлежностей генератора "Сталкер" – 1 шт.
