STALKER 75-14 marshrutni kuzatish tizimi (o'rnatilgan GPS) Toshkentda

Batafsil tavsif: STALKER 75-14 marshrutni kuzatish tizimi (o'rnatilgan GPS)

Трассоискатель "Сталкер" 75-14 предназначен для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. Благодаря GPS приемнику идущему в комплекте с приемником можно производить выноску подземных трасс с последующим наложением на карту.

Общие особенности комплекса трассопоискового Сталкер 75-14 (встроенный GPS)

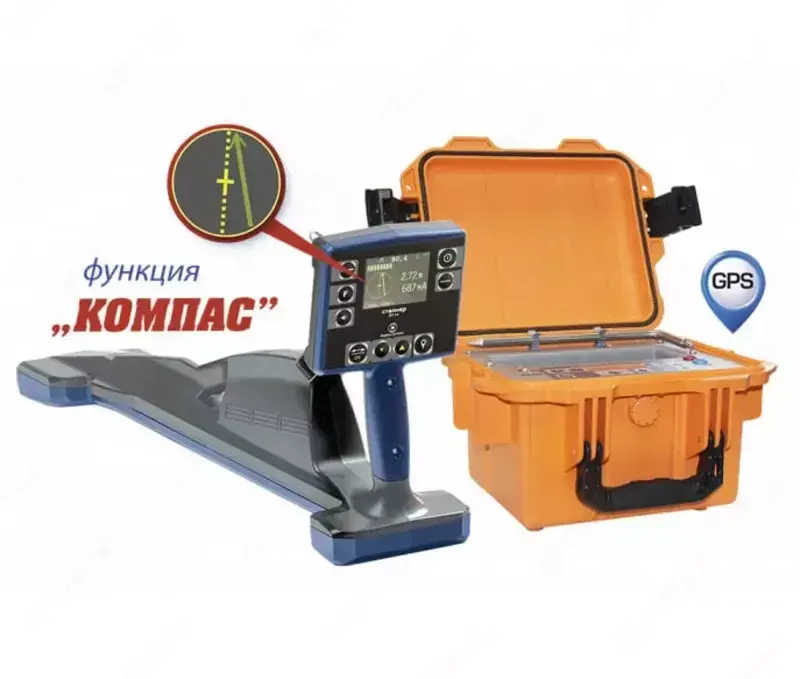

функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;

трассировка и координирование местоположения во всемирной системе координат;

связь с компьютером по Bluetooth, память на 10000 измерений;

встроенный с GPS/ГЛОНАСС модуль;

высокоточное позиционирование (до 1 см) совместно с GPS RTK – планшетом PrinCe LT700H;

возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;

для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;

трассоискатель Сталкер 75-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)​ автоматически отображет глубину и силу тока (даже в пассивных режимах);

дистанционное управление генератором через сеть GSM;

частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;

поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;

наличие пяти рабочих частот и регулируемая выходная мощность генератора Сталкер ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект дефектопоисковых комплексов Сталкер: 75-24, 75-14, 75-12;

меню приемника Сталкер ПТ-14 на русском и английском языках.

Приемник Сталкер ПТ-14

встроенный GPS модуль;

облегченная конструкция (вес 1,7 кг);

яркий цветной дисплей;

увеличенное время работы до 14 часов от Li-Ion аккумуляторов.

Непрерывное отображение на дисплее всех необходимых параметров:

функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;

шкалы «максимума» и «минимума»;

глубины залегания и силы тока коммуникации на всех активных частотах;

шкала «зонд» - для определения мест повреждений;

полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;

функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;

режим острый максимум.

Запись в память приемника Сталкер ПТ-14

уровня сигналов с магнитных антенн и по входу «ЗОНД»;

направления к коммуникации;

показания глубины залегания коммуникации и величины тока в ней;

направления поискового тока;

относительной полярности разности потенциалов по входу «ЗОНД»;

фазы сигнала по входу «ТРАССА»;

рабочих частот;

местные дата и время в момент снятия показаний по информации GPS;

координат места снятия показаний по информации GPS.

Особенности генератора Сталкер ГТ-75:

синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;

встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;

высокая выходная мощность для работы в сложных условиях;

автоматическое согласование с нагрузкой для простоты использования;

питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);

влагозащищенный, ударопрочный корпус (IP 44).

Основные технические характеристики:

Вид - трассоискатель

Тип трассоискателя - дефектоскоп

Бренд - Сталкер

Серия - 75-14

Приемник Сталкер ПТ-14

Активные частоты, Гц - 273, 526, 1024, 8928, 32768

Пассивные частоты, Гц - 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»

Полоса пропускания для режима «РАДИО» - от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир» - от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более - 5

Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч - 14

Память - 10 000 точек

Диапазон рабочих температур, °С - от -20 до +55

Габаритные размеры, мм, не более - 700x300x140

Масса, кг, не более - 1,7

Генератор Сталкер ГТ-75

Рабочие частоты, Гц - 273, 526, 1024, 8928

Диапазон регулировки выходной мощности на нагрузке - от 0,5 до 600 Ом, Вт от 10 до 75

Диапазон рабочих температур, °С - от -30 до +55

Вес со встроенными аккумуляторами, кг - 8,5

Габаритные размеры, мм, не более - 275x250x180

Комплектация

Приемник "Сталкер" ПТ-14 – 1 шт.

Телефоны головные – 1 шт.

Блок питания 12 В, 0,5 А – 1 шт.

Батарейный отсек 5*АА – 1 шт.

Bluetooth-USB адаптер – 1 шт.

Руководство по эксплуатации на приемник "Сталкер" ПТ-14 – 1 шт.

Сумка для приемника ПТ-12, ПТ-14, ПТ-24 – 1 шт.

Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 – 1 шт.

Упаковка – 1 шт.

Генератор "Сталкер" ГТ-75 – 1 шт.

Рамка передающая РП-02 – 1 шт.

Блок питания генератора 12 В, 3 А – 1 шт.

Кабель питания 12 В – 1 шт.

Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.

Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.

Зажим изолированный типа "крокодил", d30, красный – 1 шт.

Зажим изолированный типа "крокодил", d30, синий – 1 шт.

Штырь заземления 50 см, нержавеющая сталь – 1 шт.

Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 – 1 шт.

Сумка для принадлежностей генератора ГТ-75 – 1 шт.
