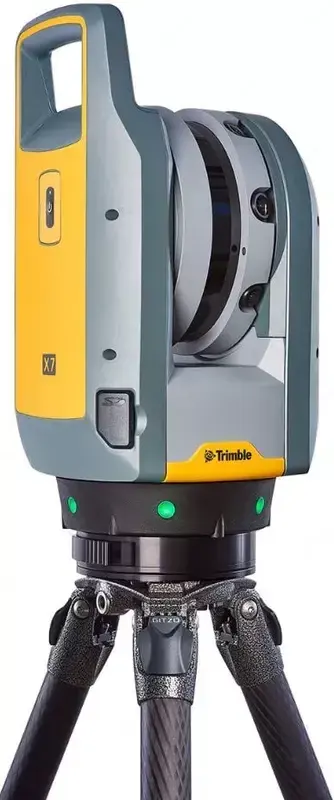

Yuqori aniqlikdagi yer usti lazerli 3D skaner TRIMBLE X7 Toshkentda

Batafsil tavsif: Yuqori aniqlikdagi yer usti lazerli 3D skaner TRIMBLE X7

Лазерный сканер Trimble X7 - это система лазерного сканирования 3D с инновационными технологиями, упрощающими работу в поле. Дальность сканирования до 80 метров, скорость – 0,5 млн. точек/сек.

Сканер Trimble X7 разработан для сбора точных 3D данных с повышенной производительностью, надежностью и удобством. Для этого в Trimble X7 интегрированы дополнительные технологии автокалибровки, авторегистрации и автогоризонтирования. Полный круговой скан выполняется от 2 до 15 минут (в зависимости от выбранной плотности и дальности) одновременно с панорамным изображением с трех встроенных камер. При этом точность 3D координат точек скана не превышает 6мм на удалениях до 60м. Система самогоризонтирования позволяет быстро и точно (< 3”) выставить сканер на штативе в диапазоне ±5° для высокоточных измерений и ±45° для оценочных. Сканер может использоваться даже вверх ногами для сканирования внутри люков или резервуаров.

Trimble X7 - это мощный, высокоскоростной, компактный и легкий лазерный 3D-сканер, разработанный на широкой базе и многолетнем опыте компании Trimble. Прибор имеет класс пыле и влагозащиты IP55 и 2-годовую стандартную гарантию.

Новый сканер имеет 3-х коаксиальные камеры разрешением 10 Мп каждая. Количество точек каждого сделанного изображения составляет 3840 x 2746 с разрешающей способностью в быстром режиме 1мин (15 изображений) - 158Мп, в режиме высокого качества 2 мин (30 изображений) - 316 Мп. Имеет поле зрения 360° x 282°. Скорость сканирования составляет 500 000 точек в секунду, а минимальная дальность сканирования составляет 1550 нм.

От 2 до 15 мин занимает полный круговой скан, в зависимости от выбранной плотности и дальности, вместе с панорамным изображением с трех встроенных камер. Точность данных скана не превышает 6 мм на расстоянии до 60 м. X7 способен самостоятельно выравниваться с точностью < 3", благодаря модулю IMU, в диапазоне ±5° для высокоточных измерений и ± 45° для оценочных. Система авторегистрации Trimble Registration Assist отслеживает местоположение сканера и автоматически совмещает текущий скан с последним или выбранным сканом - и сразу же улучшает качество регистрации. Сканер может использоваться даже вверх ногами для сканирования внутри люков или резервуаров.

Благодаря уникальным технологиям, прибор оснащен технологией режима высокой чувствительности "HS" для более точного сканирования темной поверхности асфальта или отражающей поверхности например нержавеющей стали. Максимальная плотность скана в этом режиме достигает 3.5 мм на 10 м.

Управление сканером осуществляется с помощью планшета Trimble T10, совместимого Windows 10 планшета или ноутбука с WLAN или USB кабелем с установленной программой Trimble Perspective. Программа обеспечивает автоматическое или ручное управление процессом регистрации на 2D виде, 3D виде или виде со станции, полевые комментарии, изображения и измерения. Так же допускает запись и экспорт файлов в типовых форматах LAS, PTX, E57, RCP, POD и др, после чего данные могут обрабатываться в программном обеспечении Trimble: TRW, TBC, Tekla, SktchUp - или в других САПР сторонних производителей.

Встроенный SSD-накопитель обеспечивает 256 Гб памяти для хранения данных, что еще и способствует быстрому обмену данными. Так же в комплекте предоставляется стандартная SD-карта емкостью 32 Гб. Наземный сканер Trimble X7 имеет диапазон рабочих температур от -20 °C до +50 °C, а время непрерывной работы составляет 4 часа с литий ионной батареей 11.1 В емкостью 6.5 Ач. Инструмент весит 5.8 кг с батареей.

Основные технические характеристики:

Вид - сканер

Тип сканера - лазерный

Бренд - Trimble

Модель - X7

Тип оборудования - наземный лазерный сканер

Измерение расстояний

Дальность измерений - 0.6 - 80

Уровень шума <3 мм на 60 м при альбедо 80%

Принцип измерения - Высокоскоростное цифровое измерение расстояния по времени прохождения луча

Режим высокой чувствительности HDR - Темные (асфальт) и отражающие (нержавеющая сталь) поверхности

Основные характеристики

Тип сканера - Высокоскоростной высокоточный лазерный сканер

Хранение данных - SSD 256 GB

Камера - 3-х коаксиальные камеры по 10 Мп

Возможности 3D-сканирования

Скорость сканирования - 500 000

Класс лазера - 1 класс, безопасный для зрения

Минимальная дальность - 1550 нм м

Поле зрения - 360° x 282

Лазерный центрир - Автоматическое самовыравнивание

Точность 3D-модели - 2.4 мм на 10м, 3.5 мм на 20, 6.0 мм на 40 м

Угловая точность - 21"

Возможности визуализации

Камеры 3x камеры - разрешением 10Мп каждая

Полная панорама - Есть

Скорость съемки - 2 мин 34 сек / 1 мин 34 сек

Точность сканирования

Точность измерения расстояний - 2 мм

Угловая точность - 21"

Соответствие характеристик - Гарантируется в течение всего жизненного цикла при автоматической калибровке

Точность определения положения точек в 3D

Малые расстояния - 2.4 мм на 10 м

Средние расстояния - 3.5 мм на 20 м

Максимальные расстояния - 6.0 мм на 40 м

Общие характеристики

Частота сканирования - 500 000 / 166 000

Длина волны лазера - 1550 нм, невидимый

Класс лазера сканера

Класс лазера -1, безопасен для глаз в соответствии с IEC EN60825-1

Поле зрения - 360° x 282°

Характеристики съемки

Датчики 3 коаксиальных калиброванных камеры - с разрешением 10Мп

Разрешение - 3840 x 2746 пикселей для каждого изображения

Съемка необработанных изображений

Быстрая - 1 минута - 15 изображений - 158Мп

Высокого качества - 2 минуты - 30 изображений - 316Мп

Параметры

Автоэкспозиция Автоматическая коррекция баланса белого и параметры для съемки внутри/вне помещений

Компенсатор

Тип компенсатора - Автоматический, с возможностью отключения

Диапазон работы ± 5° (Геодезический уровень точности), ± 45° (Грубо)

Сверху вниз ± 5° (Геодезический уровень точности)

Геодезический уровень точности < 3” = 0.3 мм на 20 м

Условия окружающей среды

Рабочая температура - от –20 °C до 50 °C

Температура хранения - от –40 °C до 70 °C

Класс защиты - IP55
