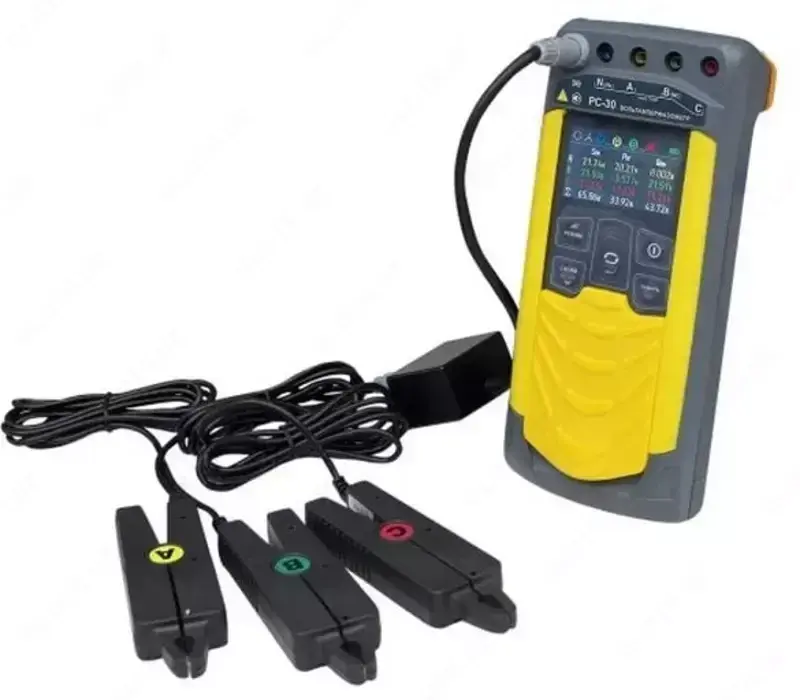

Batafsil tavsif: Вольтамперфазометр "Radio servis" РС-30 с клещами КТИР-30
Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.
Вольтамперфазометр используется при измерении переменного тока до 700В, измерении напряжения постоянного тока до 700В, измерении силы переменного тока до 30А с датчиками КТИР-30 и КТИ-30 (до 30А). Имеет довольно широкий спектр дополнительных функциональных возможностей, таких как память, режим регистратора, связь с компьютером.
Назначение вольтамперфазометра РС-30:
Измерения действующих значений переменного напряжения и тока;
Измерения напряжения постоянного тока;
Иизмерений активной, реактивной, полной мощности и коэффициента мощности;
Измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
Измерения частоты напряжения и силы переменного тока;
Показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
Индикации порядка чередования фаз.
Особенности вольтамперфазометра РС-30:
Возможность регистрации событий;
Автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
При выключении, сохранение, а при включении восстановление настроек последнего измерения;
Время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
Настройка отключения индикации и прибора при длительном неиспользовании;
Ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
Сумка, позволяющая не доставать прибор при проведении измерений;
Цветной жидкокристаллический дисплей;
Индикация состояния внутреннего источника питания;
Система защиты аккумулятора от перезаряда;
Защита от неправильного включения;
Высокая помехоустойчивость;
Память на 10000 измерений, режим регистратора;
Связь с компьютером.
Основные технические характеристики:
Вид - Вольтамперфазометр
Тип - цифровой
Бренд - Radio servis
Модель - РС-30
Клещи модель - КТИР-30
Погрешность (СКО) – ± 1.6 мм
Диапазон измерений напряжения постоянного тока, В – 10,00 - 700,0
Диапазон измерений действующего значения переменного тока, А (с датчиком токоизмерительным КТИР-500) – 0,20 - 500,0
Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (ВА) (с датчиком токоизмерительным КТИР-500) – 0,005 - 350,0 кВт (квар, кВА)
Диапазон измерения частоты, Гц – от 45,00 до 55,00
Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов – от – 179,9 до 180,0
Мощность потребления, не более – 2 Вт
Масса, не более – 0,8 кг
Габаритные размеры, не более – 60х105х245 мм
Срок службы, не менее – 8 лет.
Страна производитель - Россия
Комплектация
Вольтамперфазометр РС-30 1шт.,
Клещи - КТИР-30
Руководство по эксплуатации РАПМ.411259.001 РЭ 1экз.,
Блок питания 1шт.,
Кабели измерительные, длиной 1,5м, цветные 4шт.,
Зажим типа «крокодил» 4шт.,
Bluetooth-USB адаптер 1шт.,
Сумка для переноски 1шт.,
Батарейный отсек РАПМ.436244.007 1шт.
