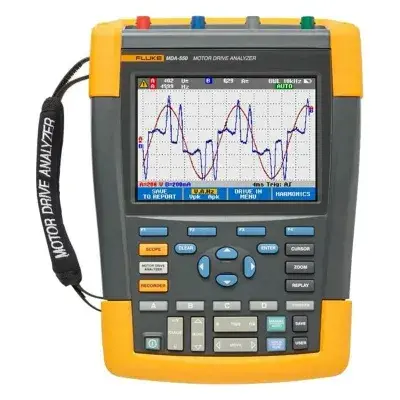

Batafsil tavsif: Анализатор работы электроприводов Fluke MDA-550 III
Fluke MDA-550 III — это профессиональный анализатор электроприводов и частотных преобразователей (VFD), предназначенный для диагностики сложных промышленных систем электропитания и управления двигателями. Прибор помогает быстро выявлять неисправности в приводах, электродвигателях, инверторах и системах автоматизации без длительной остановки оборудования.
Устройство выполняет подробный анализ параметров электропривода: входные и выходные сигналы, DC-шина, гармоники, несбалансированность фаз, модуляция напряжения и токи двигателя. Благодаря встроенным пошаговым тестам пользователь получает автоматические подсказки по подключению и измерению.
Fluke MDA-550 III оснащён осциллографом до 500 MHz, функцией автоматической генерации отчётов и поддержкой анализа всех ключевых точек электропривода — от входа питания до вала двигателя.
Прибор широко применяется в промышленности, энергетике, HVAC-системах, на производственных линиях и в сервисных службах для диагностики отказов двигателей и частотных преобразователей.
Основные параметры
| Параметр |
Значение |
| Тип устройства |
Анализатор электроприводов |
| Модель |
Fluke MDA-550 III |
| Назначение |
Диагностика VFD и двигателей |
| Осциллограф |
До 500 MHz |
| Применение |
Промышленность, энергетика |
Технические характеристики
| Характеристика |
Параметр |
| Измеряемые узлы |
Вход привода, DC шина, выход, двигатель |
| Анализ гармоник |
До высоких частот (широкий спектр) |
| Функции |
Векторный анализ, V/F контроль, PWM анализ |
| Напряжение |
До 1000 V (с пробниками) |
| Ток |
Через токовые клещи |
| Осциллограф |
500 MHz, 4 канала |
| Экран |
Цветной LCD |
| Память |
Встроенная для отчётов |
| Интерфейсы |
USB / Wi-Fi |
| Питание |
Li-Ion аккумулятор |
| Категория безопасности |
CAT III / CAT IV |
| Корпус |
Промышленный ударопрочный |
| Вес |
~2.2–3 кг (в комплекте зависит от версии) |
Комплектация
- Fluke MDA-550 III анализатор
- Высоковольтные пробники
- Токовые клещи
- Датчик вала двигателя (shaft voltage kit)
- Аккумулятор Li-Ion
- Зарядное устройство
- Кабели подключения
- ПО FlukeView-2
- Жёсткий транспортировочный кейс
Часто задаваемые вопросы
1: Для чего используется Fluke MDA-550 III?
Для диагностики частотных преобразователей и электродвигателей в промышленных системах.
2: Что именно он анализирует?
Вход питания, DC-шину, выход инвертора и параметры двигателя.
3: Можно ли найти неисправности без остановки оборудования?
Да, прибор позволяет проводить диагностику в работающих системах.
4: Подходит ли для VFD (частотников)?
Да, это его основное назначение.
5: Есть ли автоматические отчёты?
Да, прибор формирует отчёты автоматически после измерений.
