Batafsil tavsif: ETA-60 elevatori

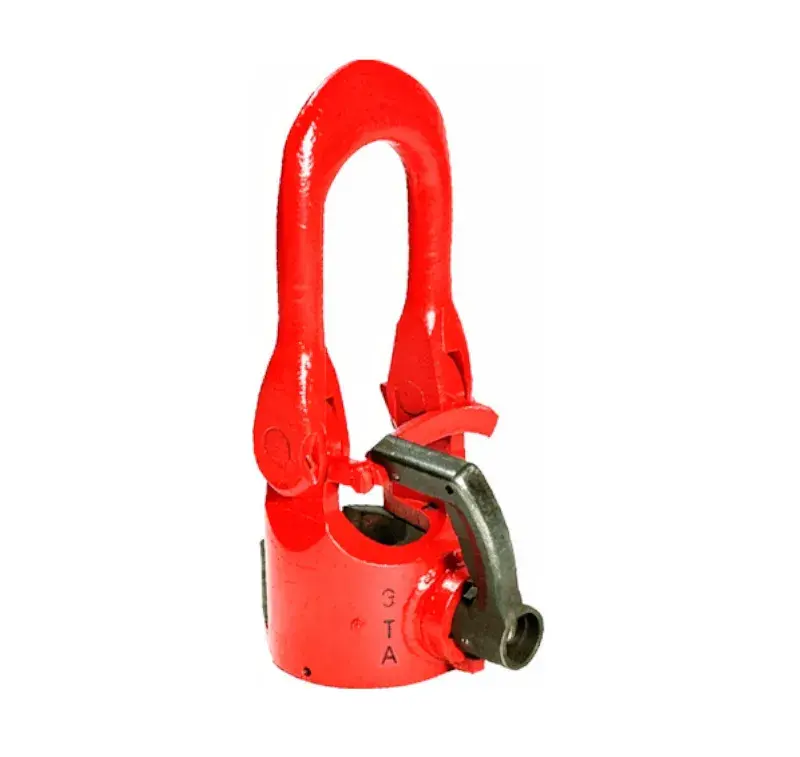

Элеватор ЭТА-60 предназначен для захвата под муфту или замок и надежного удержания колонны насосно-компрессорных (НКТ) и бурильных труб по ГОСТ 633-80 и ГОСТ 631-75 при выполнении спуско-подъемных операций во время освоения, текущего и капитального ремонта нефтяных и газовых скважин.
Конструкция позволяет выполнять работы как при вертикальном перемещении труб, так и при их укладке на мостки. Элеватор состоит из литого корпуса, серьги, сменных захватов для различных диаметров труб, направляющих и механического запирающего устройства с поворотной рукояткой, пружинным фиксатором и рычагом. Захваты обеспечивают надежную фиксацию трубы за муфту, а направляющие гарантируют синхронное раскрытие челюстей и ограничивают перемещение захвата. Оборудование предназначено для эксплуатации в умеренном и холодном климате по ГОСТ 16350-80.
Основные параметры
- Наименование: Элеватор ЭТА-60
- ТУ: 05273837.303838.022
- Тип: Одноштропный трубный элеватор
- Назначение: Для насосно-компрессорных и бурильных труб
- Диаметр труб: 48–89 мм
- Грузоподъемность: 60 т
Технические характеристики
| Параметр |
Значение |
| Модель |
ЭТА-60 |
| Грузоподъемность |
60 т |
| Диаметр труб |
60, В60, 73, В73, 89 мм |
| Габаритные размеры |
300 × 240 × 590 мм |
| Масса |
44 кг |
| Тип захвата |
Под муфту или замок |
| Запирающее устройство |
Поворотная рукоятка с пружинным фиксатором |
| Климатическое исполнение |
Умеренный и холодный климат (ГОСТ 16350-80) |
Комплектация
- Элеватор ЭТА-60 — 1 шт.
- Комплект сменных захватов
- Паспорт изделия
- Руководство по эксплуатации
Часто задаваемые вопросы
1. Для каких труб предназначен ЭТА-60?
Для насосно-компрессорных и бурильных труб диаметром 60, В60, 73, В73 и 89 мм.
2. Какая максимальная грузоподъемность?
Максимальная грузоподъемность составляет 60 тонн.
3. Какие элементы входят в конструкцию?
Литой корпус, серьга, сменные захваты, направляющие и запирающее устройство с поворотной рукояткой.
4. Где применяется данный элеватор?
При бурении, освоении и ремонте нефтяных и газовых скважин во время спуско-подъемных операций.
5. В каких климатических условиях допускается эксплуатация?
В умеренном и холодном климате согласно ГОСТ 16350-80.
