Batafsil tavsif: EVSE eV zaryadlovchi stantsiyalari uchun Cem evse-200 sinov adapteri

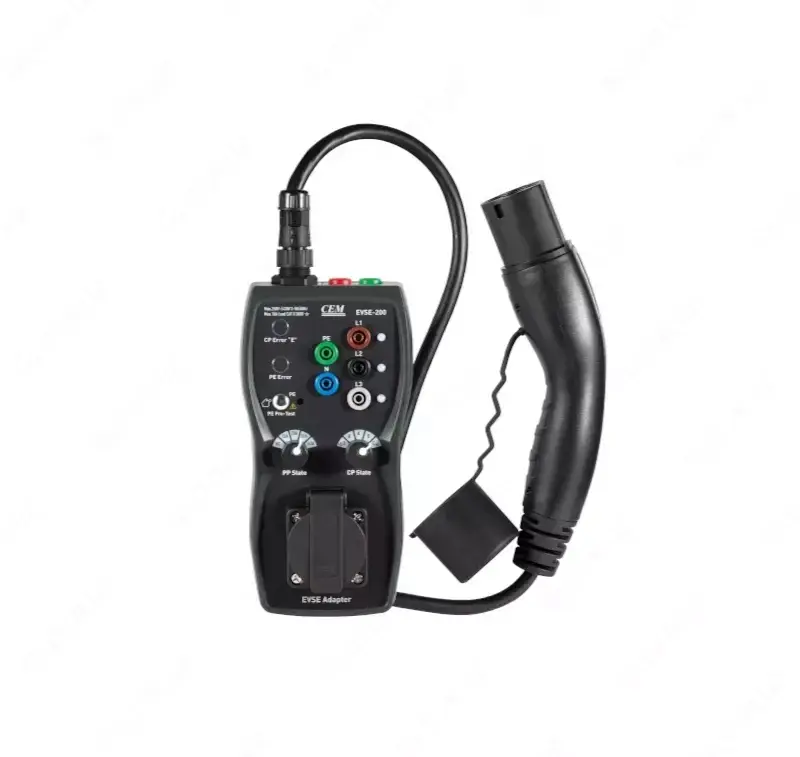

CEM EVSE-200 — профессиональный тестовый адаптер для проверки зарядных станций электромобилей (EVSE). Прибор предназначен для безопасной диагностики и функционального тестирования AC-зарядных станций с разъёмом Type 2 (IEC 62196-2). Адаптер позволяет проверять наличие напряжения, последовательность фаз, состояние сигнальных линий CP (Control Pilot) и PP (Proximity Pilot), а также моделировать различные состояния подключения электромобиля. Используется совместно с мультиметрами, осциллографами, тестерами электроустановок и анализаторами качества электроэнергии.
Основные параметры
- Наименование: Тестовый адаптер CEM EVSE-200
- Тип: Адаптер для тестирования зарядных станций электромобилей (EVSE)
- Производитель: CEM
- Страна производства: Китай
- Назначение: Проверка работоспособности и безопасности AC зарядных станций для электромобилей
Технические характеристики
| Параметр |
Значение |
| Стандарт разъёма |
Type 2 (IEC 62196-2) |
| Поддерживаемый стандарт зарядки |
IEC 61851-1 |
| Номинальное напряжение |
До 250/430 В AC |
| Максимальный ток |
До 63 А |
| Проверка фаз |
L1, L2, L3, N, PE |
| Индикация наличия напряжения |
Светодиодная |
| Проверка сигнала CP |
Да |
| Проверка сигнала PP |
Да |
| Имитация состояния автомобиля |
A, B, C, D |
| Проверка ошибки PE |
Да |
| Выходы для измерений |
Банановые гнёзда 4 мм |
| Совместимость |
Мультиметры, осциллографы, тестеры электроустановок |
| Категория безопасности |
CAT II 300 В / CAT III 300 В* |
| Рабочая температура |
0…+40 °C |
| Температура хранения |
−20…+60 °C |
| Степень защиты |
IP40 |
| Размеры |
Около 230 × 110 × 65 мм |
| Масса |
Около 1 кг |
*Категория безопасности зависит от режима подключения и используемого измерительного оборудования.
Комплектация
- Тестовый адаптер CEM EVSE-200
- Кабель с разъёмом Type 2
- Измерительные выводы
- Руководство по эксплуатации
- Защитный кейс
5 FAQs
1. Для чего используется EVSE-200?
Прибор применяется для проверки и диагностики зарядных станций переменного тока (AC EVSE) перед вводом в эксплуатацию, техническим обслуживанием или ремонтом.
2. Какие разъёмы поддерживает адаптер?
EVSE-200 предназначен для работы с зарядными станциями, оснащёнными разъёмом Type 2 (IEC 62196-2).
3. Можно ли проверить сигнал Control Pilot (CP)?
Да. Адаптер позволяет анализировать сигналы CP и PP, необходимые для обмена данными между зарядной станцией и электромобилем.
4. Какие состояния электромобиля можно имитировать?
Поддерживается моделирование состояний A, B, C и D, соответствующих различным режимам подключения автомобиля согласно стандарту IEC 61851-1.
5. Требуются ли дополнительные измерительные приборы?
Да. Для измерения напряжения, формы сигнала и других электрических параметров рекомендуется использовать мультиметр, осциллограф или тестер электроустановок.
