Batafsil tavsif: Ключ трубный КТГУ-М

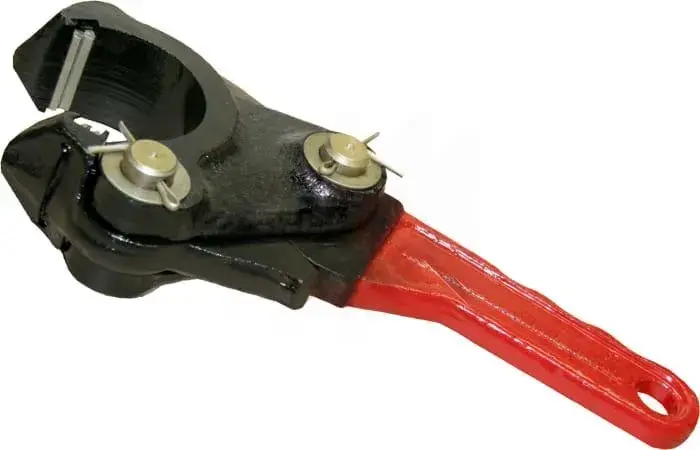

Ключ трубный КТГУ-М — ручной и механизированный нефтепромысловый инструмент, предназначенный для свинчивания и развинчивания резьбовых соединений насосно-компрессорных труб (НКТ) при проведении подземного ремонта нефтяных и газовых скважин.
Конструкция ключа обеспечивает надежный автоматический зажим трубы между челюстью и створкой благодаря пружинному механизму. Рабочие сухари, установленные в пазах типа «ласточкин хвост», обеспечивают прочное сцепление с трубой и могут заменяться при износе.
Ключ КТГУ-М предназначен для эксплуатации в умеренных и холодных климатических районах согласно ГОСТ 16350-80. Отличается надежностью, простотой обслуживания и удобством использования на промысловых объектах.
Основные параметры
| Параметр |
КТГУ-60 |
КТГУ-73 |
КТГУ-89 |
| Тип |
Трубный ключ НКТ |
Трубный ключ НКТ |
Трубный ключ НКТ |
| Диаметр труб |
60 мм |
73 мм |
89 мм |
| Максимальный крутящий момент |
3,0 кН·м |
3,5 кН·м |
4,5 кН·м |
| Способ работы |
Ручной / механизированный |
Ручной / механизированный |
Ручной / механизированный |
Технические характеристики
| Характеристика |
КТГУ-60 |
КТГУ-73 |
КТГУ-89 |
| Технические условия |
ТУ 05273837.303838.035 |
ТУ 05273837.303838.035 |
ТУ 05273837.303838.035 |
| Условный диаметр труб |
60 мм |
73 мм |
89 мм |
| Максимальный крутящий момент |
3,0 кН·м |
3,5 кН·м |
4,5 кН·м |
| Габаритные размеры |
332×142×65 мм |
344×154×74 мм |
382×187×74 мм |
| Масса комплекта |
4,3 кг |
5,3 кг |
7,3 кг |
| Тип захвата |
Автоматический пружинный |
|
|
| Рабочие элементы |
Челюсть, створка, сухари |
|
|
| Климатическое исполнение |
Умеренный и холодный климат |
|
|
Комплектация
- Ключ трубный КТГУ-М выбранной модификации
- Челюсть и створка ключа
- Комплект сменных сухарей
- Пружинный фиксатор
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего предназначен ключ КТГУ-М?
Для свинчивания и развинчивания резьбовых соединений насосно-компрессорных труб при ремонте скважин.
2. Какие модели КТГУ-М выпускаются?
КТГУ-60, КТГУ-73 и КТГУ-89 для труб соответствующего диаметра.
3. Как обеспечивается надежный захват трубы?
За счет автоматического зажима между челюстью и створкой с помощью пружинного механизма.
4. Можно ли использовать ключ механизированным способом?
Да, ключ предназначен для ручного и механизированного применения.
5. В каких климатических условиях работает КТГУ-М?
Для умеренных и холодных климатических районов по ГОСТ 16350-80.
