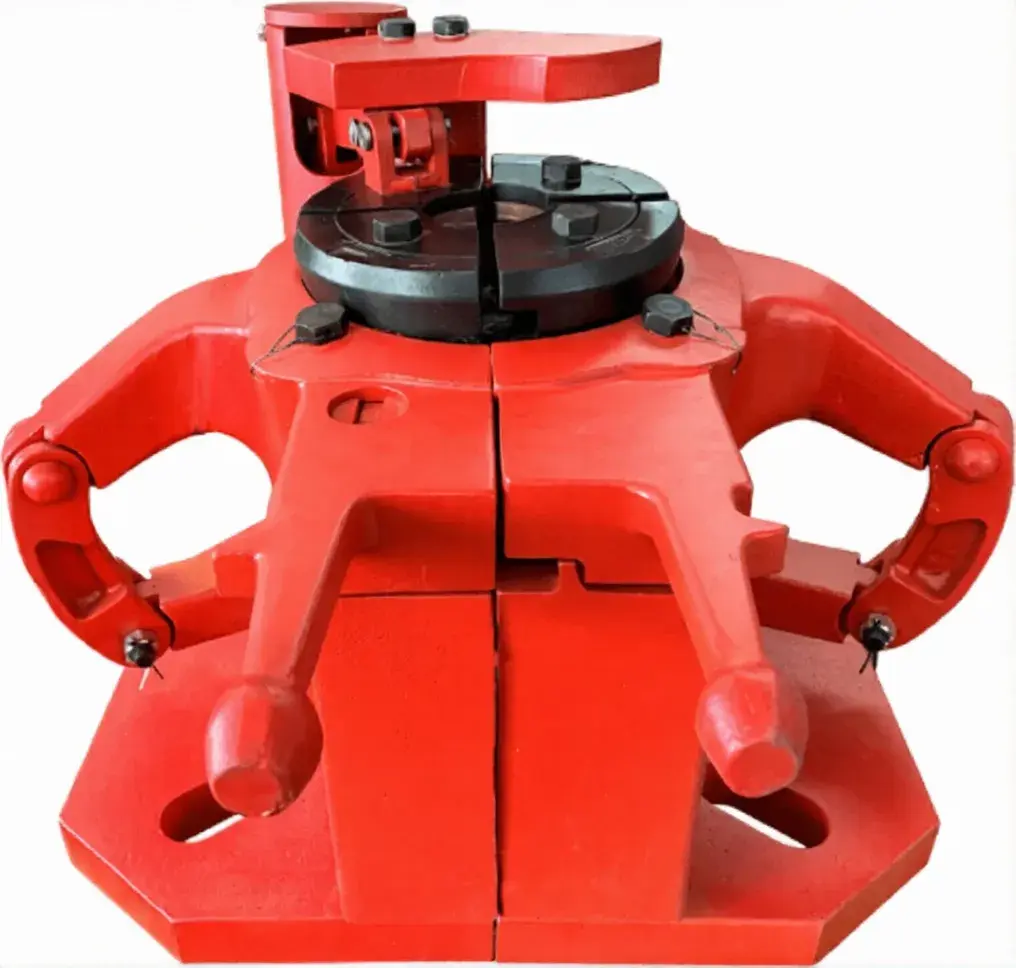

Batafsil tavsif: Спайдер-элеватор СЭ пневматический
Спайдер-элеватор СЭ пневматический предназначен для надежного захвата, удержания и подъема бурильных труб, обсадных колонн и насосно-компрессорных труб (НКТ) при выполнении спуско-подъемных операций. Пневматический привод значительно ускоряет процесс работы, снижает физическую нагрузку на персонал и повышает производительность при ремонте и бурении нефтяных и газовых скважин.
Конструкция оснащена центральным замком и четырьмя клиньями с переходными плашками, которые обеспечивают равномерное распределение нагрузки, надежный захват трубы и минимальное повреждение ее поверхности. Двойной предохранительный механизм предотвращает случайное открытие оборудования во время эксплуатации, повышая безопасность работ.
Спайдер-элеватор изготовлен из высокопрочной легированной стали, проходит испытания под нагрузкой и магнитопорошковый контроль качества. Оборудование соответствует международному стандарту API Spec 8A/8C и рассчитано на длительную эксплуатацию в тяжелых условиях нефтегазовой промышленности.
Основные параметры
| Параметр |
Значение |
| Модель |
СЭ пневматический |
| Тип |
Спайдер-элеватор |
| Управление |
Пневматическое |
| Диаметр захватываемых труб |
48–194 мм |
| Грузоподъемность |
40–150 т |
| Допустимая нагрузка |
400–1500 кН |
| Стандарт |
API Spec 8A/8C |
| Материал |
Легированная сталь |
Технические характеристики
| Параметр |
СЭ-40 |
СЭ-150 |
| Условный диаметр труб |
48 мм |
194 мм |
| Допустимая нагрузка |
400 кН (40 т) |
1500 кН (150 т) |
| Тип управления |
Пневматический |
Пневматический |
| Диаметр проушин под штроп |
60 мм |
100 мм |
| Габаритные размеры |
430×500×300 мм |
760×780×500 мм |
| Масса |
≤150 кг |
≤380 кг |
Комплектация
- Спайдер-элеватор СЭ пневматический
- Комплект клиньев
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего используется пневматический спайдер-элеватор СЭ?
Для захвата, удержания и подъема бурильных, обсадных и насосно-компрессорных труб при проведении спуско-подъемных операций.
2. Какие трубы поддерживает оборудование?
Оборудование рассчитано на работу с трубами диаметром от 48 до 194 мм.
3. Какие преимущества пневматического управления?
Пневматический привод ускоряет работу, снижает нагрузку на оператора и обеспечивает быстрое открытие и закрытие клинового механизма.
4. Из какого материала изготовлен спайдер-элеватор?
Из высокопрочной легированной стали с обязательными испытаниями под нагрузкой и магнитопорошковым контролем.
5. Соответствует ли оборудование международным стандартам?
Да, спайдер-элеватор полностью соответствует требованиям API Spec 8A/8C.
