Batafsil tavsif: Спайдер-элеватор СЭ

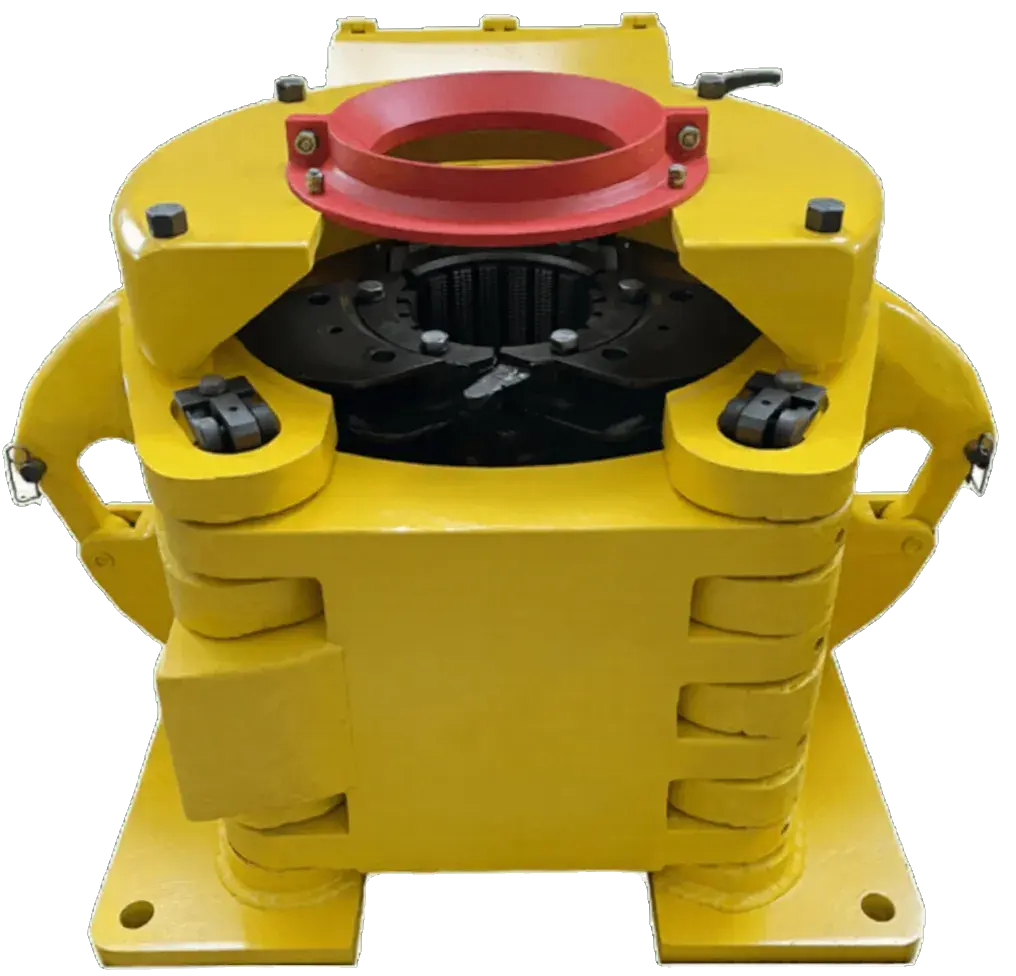

Спайдеры-элеваторы СЭ пневматические с ручным стопорением и возможностью ручного управления предназначены для надежного захвата и удержания на весу колонн бурильных и обсадных труб при выполнении спуско-подъемных операций во время бурения нефтяных и газовых скважин.
Оборудование применяется для работы с трубами большого диаметра и высокой нагрузкой. Конструкция обеспечивает безопасное удержание колонны, надежную фиксацию клиньев и удобство обслуживания. Пневматический привод обеспечивает быстрое перемещение клинового механизма, а ручное управление позволяет выполнять операции при необходимости без использования пневмосистемы.
Корпуса, клинья, двери и другие нагруженные элементы изготовлены из литой легированной стали с добавлением хрома, никеля и молибдена. Детали проходят термическую обработку для повышения прочности и долговечности.
Проектирование и изготовление спайдер-элеваторов соответствует требованиям API Spec 8A и 8C. Оборудование предназначено для удержания НКТ и обсадных труб диаметром от 4 ½ до 13 ⅜ дюймов с грузоподъемностью до 450 коротких тонн.
Основные параметры
| Параметр |
Значение |
| Модель |
СЭ |
| Тип |
Спайдер-элеватор пневматический |
| Управление |
Пневматическое / ручное |
| Диаметр труб |
89–340 мм |
| Максимальная грузоподъемность |
320–450 т |
| Рабочее давление |
7–10 бар |
| Количество комплектов клиньев |
5 |
| Стандарты |
API Spec 8A/8C |
| Климатическое исполнение |
У, ХЛ |
Технические характеристики
| Параметр |
Значение |
| Размеры клиньев |
5½", 7⅝", 9⅝", 11¾", 13⅜" |
| Размеры плашек |
3½"–13⅜" |
| Количество комплектов клиньев |
5 шт. |
| Максимальная грузоподъемность |
320–350 тс |
| Рабочая грузоподъемность клиньев |
200–320 тс |
| Рабочее давление |
7–10 бар |
| Длина |
1300 мм |
| Ширина |
1235 мм |
| Высота |
840 мм |
| Масса с одним комплектом клиньев |
2000 кг |
Комплектация
- Спайдер-элеватор СЭ
- Комплект клиньев
- Плашки (вкладыши)
- Запорный механизм
- Фиксаторы
- Руководство по эксплуатации
- Паспорт изделия
Часто задаваемые вопросы
1. Для каких труб предназначен спайдер-элеватор СЭ?
Оборудование предназначено для удержания бурильных и обсадных труб диаметром от 89 до 340 мм.
2. Какая грузоподъемность у модели СЭ?
В зависимости от исполнения максимальная грузоподъемность составляет 320–450 тонн.
3. Как осуществляется управление?
Основное управление выполняется пневматически, также предусмотрена возможность ручного управления.
4. В каких климатических условиях может работать оборудование?
Исполнение позволяет работать при температуре от -50 °C до +45 °C, а исполнение ХЛ — до -60 °C.
5. Каким стандартам соответствует изделие?
Конструкция соответствует требованиям API Spec 8A и API Spec 8C для грузоподъемного оборудования нефтегазовой отрасли.
