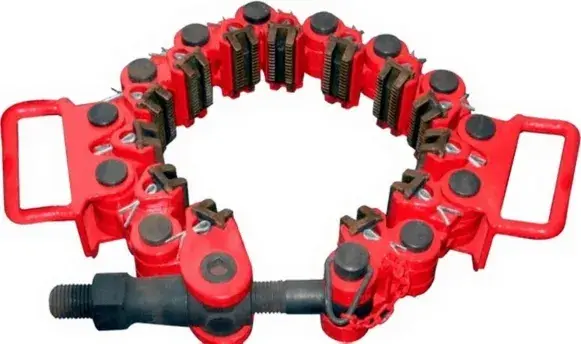

пайдер цепной СЦ — специализированное нефтепромысловое оборудование, предназначенное для предотвращения падения бурильных, обсадных, утяжеленных бурильных труб (УБТ) и других труб с гладкими соединениями в скважину во время спуско-подъемных операций. Устройство используется при завороте и отворачивании колонн, а также для безопасного удержания труб и оборудования в вертикальном положении.
Конструкция состоит из отдельных подвижных звеньев с конусными подпружиненными сухарями, которые обеспечивают надежный самозатягивающийся клиновой захват. При увеличении нагрузки клиновые элементы автоматически усиливают фиксацию трубы, предотвращая ее проскальзывание. Благодаря взаимозаменяемым звеньям спайдер легко адаптируется под различные диаметры труб. Изделие изготовлено из высокопрочных легированных материалов и рассчитано на длительную эксплуатацию в тяжелых условиях нефтегазовой промышленности.
Основные параметры
| Параметр |
Значение |
| Модель |
СЦ |
| Тип оборудования |
Спайдер цепной |
| ТУ |
05273837.303838.026 |
| Диаметр труб |
89–508 мм |
| Допустимая нагрузка |
5–15 т |
| Тип захвата |
Клиновой цепной |
| Область применения |
Буровые и ремонтные работы нефтяных и газовых скважин |
Технические характеристики
| Параметр |
СЦ-5 |
СЦ-10 |
СЦ-15 |
| Наружный диаметр трубы, мм |
89–146 |
89–508 |
89–508 |
| Количество клиновых звеньев, шт |
5–8 |
5–16 |
5–16 |
| Момент затяжки винта, кг·м |
15–20 |
20–40 |
20–40 |
| Допустимая нагрузка удержания, кг |
5000 |
10000 |
15000 |
| Масса, кг |
12–18 |
12–46 |
14–55 |
Комплектация
- Спайдер цепной СЦ
- Комплект клиновых звеньев
- Руководство по эксплуатации
- Паспорт изделия
Часто задаваемые вопросы
1. Для чего используется спайдер цепной СЦ?
Для предотвращения падения труб в скважину и безопасного удержания колонн во время буровых и ремонтных работ.
2. Какие трубы можно захватывать?
Бурильные, обсадные, утяжеленные бурильные трубы (УБТ), трубы с гладкими соединениями и другое аналогичное оборудование.
3. За счет чего обеспечивается надежный захват?
Благодаря подпружиненным конусным сухарям с самозатягивающимся клиновым механизмом.
4. Можно ли менять диаметр захвата?
Да. Конструкция с взаимозаменяемыми звеньями позволяет адаптировать спайдер под различные диаметры труб.
5. В каких условиях применяется оборудование?
При строительстве, капитальном ремонте и обслуживании нефтяных и газовых скважин.
