Batafsil tavsif: Спайдер СПГ-80

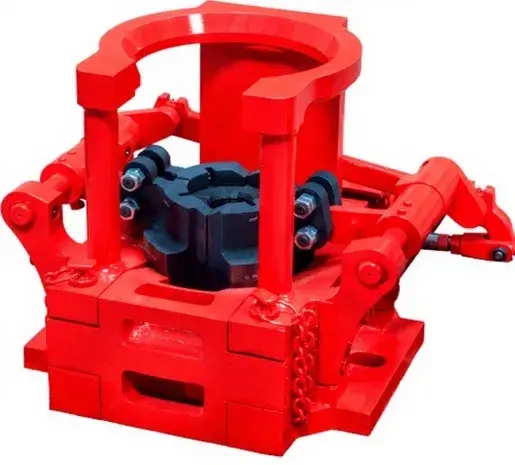

Спайдер СПГ-80 — гидравлический или пневматический спайдер, предназначенный для захвата и надежного удержания насосно-компрессорных (НКТ) и бурильных труб во время спуско-подъемных операций при бурении и ремонте нефтяных и газовых скважин. Оборудование обеспечивает безопасную фиксацию труб в устье скважины, снижает риск их падения и повышает эффективность выполнения технологических операций.
Конструкция включает прочный корпус с клиновым механизмом, гидравлический или пневматический цилиндр, систему рычагов с защелкой и сменные вкладыши для различных диаметров труб. Спайдер рассчитан на эксплуатацию в суровых климатических условиях и соответствует требованиям ГОСТ 15150-69. По запросу возможна поставка дополнительных вкладышей для других типоразмеров НКТ.
Основные параметры
| Параметр |
Значение |
| Модель |
СПГ-80 |
| Тип оборудования |
Спайдер |
| ТУ |
05273837.303838.026 |
| Диаметр захватываемых труб |
48–114 мм |
| Допустимая нагрузка |
80 т (800 кН) |
| Тип привода |
Гидравлический или пневматический |
| Область применения |
Бурение и ремонт нефтяных и газовых скважин |
Технические характеристики
| Параметр |
Значение |
| Допускаемая нагрузка |
800 кН (80 т) |
| Диаметры захватываемых труб |
48, 60, 73, 89, 102, 114 мм |
| Привод перемещения клиньев |
Гидравлический или пневматический |
| Давление гидросистемы |
3–5 МПа |
| Давление пневмосистемы |
0,6–0,9 МПа |
| Рабочая температура |
−40…+40 °C |
| Предельная температура |
−50…+45 °C |
| Габаритные размеры |
590 × 630 × 450 мм |
| Масса |
не более 160 кг |
Комплектация
- Спайдер СПГ-80
- Корпус с клиновым механизмом
- Вкладыши под НКТ Ø73 мм
- Гидравлический или пневматический цилиндр
- Система рычагов с защелкой
- Руководство по эксплуатации
- Паспорт изделия
Дополнительно (по заказу):
- Комплект сменных челюстей с плашками под НКТ Ø60 и Ø89 мм
- Дополнительные вкладыши под НКТ
- Пневматический кран
- РВД
- Комплект ЗИП
Часто задаваемые вопросы
1. Для каких труб предназначен СПГ-80?
Для насосно-компрессорных и бурильных труб диаметром от 48 до 114 мм.
2. Какой привод используется?
В зависимости от исполнения применяется гидравлический или пневматический привод.
3. Какую нагрузку выдерживает оборудование?
Максимальная допустимая нагрузка составляет 80 тонн (800 кН).
4. Можно ли установить вкладыши под другие диаметры труб?
Да, производитель поставляет дополнительные вкладыши и сменные челюсти по заявке заказчика.
5. Где применяется СПГ-80?
При бурении, капитальном ремонте и обслуживании нефтяных и газовых скважин.
