Batafsil tavsif: Ротор РЧГ-205 гидроприводной

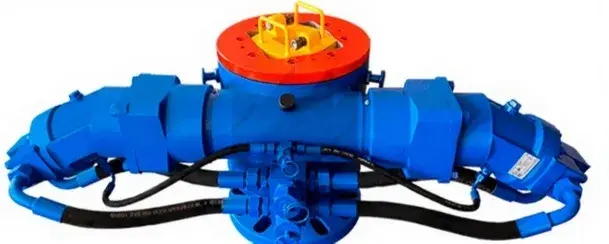

Ротор РЧГ-205 гидроприводной — гидравлический ротор для буровых установок, предназначенный для вращения бурильного инструмента и поддержания на весу колонны труб при выполнении буровых работ.
Оборудование обеспечивает передачу высокого крутящего момента, надежное удержание трубной колонны и стабильную работу бурового комплекса. Ротор оснащен двумя реверсивными гидромоторами, обеспечивающими плавное вращение стола и возможность изменения направления вращения.
Конструкция рассчитана на эксплуатацию в тяжелых условиях нефтегазовой промышленности. Ротор применяется при бурении скважин и обеспечивает высокую производительность благодаря гидравлическому приводу.
Изделие соответствует техническим условиям ТУ 05273837.303838.027.
Основные параметры
| Параметр |
Значение |
| Модель |
РЧГ-205 |
| Тип оборудования |
Гидроприводной ротор |
| ТУ |
05273837.303838.027 |
| Назначение |
Вращение бурильного инструмента и удержание колонны труб |
| Проходное отверстие |
205 мм |
| Грузоподъемность |
60 тс |
| Крутящий момент |
1500 кгс·м |
| Тип привода |
Гидравлический |
Технические характеристики
| Параметр |
Значение |
| Номинальный диаметр в стволе ротора |
205 мм |
| Номинальная грузоподъемность |
60 т |
| Крутящий момент при давлении 20 МПа |
12500–15000 Н·м |
| Частота вращения стола ротора |
до 140 об/мин |
| Номинальная подача масла |
350 л/мин |
| Номинальное давление |
20 МПа |
| Максимальное кратковременное давление |
35 МПа |
| Передаточное число червячной пары |
27 |
| Количество гидромоторов |
2 шт. |
| Тип гидромоторов |
3104.112.00 реверсивный |
| Передаваемая мощность |
2×58,4 кВт |
| Расход гидромотора |
175 л/мин |
| Направление вращения |
Реверсивное |
| Условный проход трубопроводов высокого давления |
36 мм |
| Присоединение РВД |
М52×2 |
| Условный проход дренажного трубопровода |
15 мм |
| Присоединение дренажа |
М27×2 |
| Габаритные размеры |
1327×555×578 мм |
| Масса |
480 кг |
Комплектация
- Ротор РЧГ-205 гидроприводной
- Гидравлические приводы вращения
- Два реверсивных гидромотора
- Элементы крепления
- Присоединительные узлы для гидролиний
- Руководство по эксплуатации
- Паспорт изделия
Часто задаваемые вопросы
1. Для чего предназначен ротор РЧГ-205?
Для вращения бурильного инструмента и удержания колонны труб при буровых работах.
2. Какой диаметр проходного отверстия у ротора?
Проходное отверстие составляет 205 мм.
3. Какую нагрузку выдерживает ротор?
Номинальная грузоподъемность — 60 тонн.
4. Какой привод используется?
Ротор оснащен гидравлическим приводом с двумя реверсивными гидромоторами.
5. Какой максимальный крутящий момент обеспечивает оборудование?
Крутящий момент составляет до 15000 Н·м при давлении 20 МПа.
