Batafsil tavsif: Ротор Р 360-140 цепной

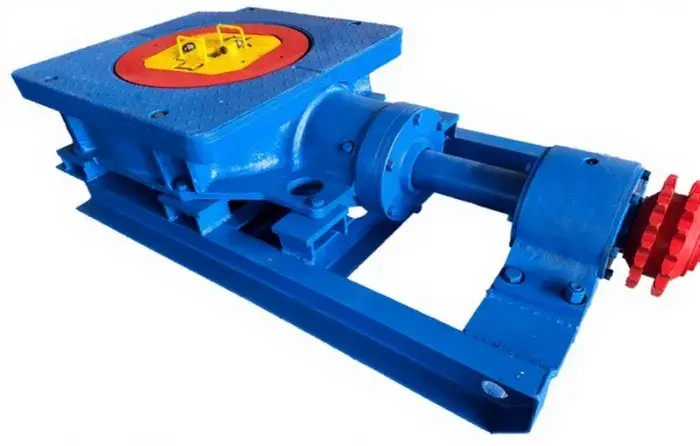

Ротор Р 360-140 цепной — буровой ротор с механическим цепным приводом, предназначенный для вращения бурильного инструмента и поддержания колонны бурильных или обсадных труб при выполнении свинчивания, развинчивания и спуско-подъемных операций.
Оборудование применяется при поисковом бурении скважин малого диаметра и капитальном ремонте скважин в умеренных и холодных климатических районах.
Ротор обеспечивает надежную передачу крутящего момента и устойчивую работу при значительных нагрузках. Конструкция оснащена верхней и нижней опорами стола на упорно-радиальных подшипниках, обеспечивающих плавное вращение рабочего механизма.
По требованию заказчика ротор Р 360 может поставляться с рамой.
Изделие соответствует требованиям ТУ 05273837.303838.027.
Основные параметры
| Параметр |
Значение |
| Модель |
Р 360-140 |
| Тип оборудования |
Цепной буровой ротор |
| ТУ |
05273837.303838.027 |
| Привод |
Механический цепной |
| Назначение |
Вращение бурильного инструмента и поддержание колонны труб |
| Проходное отверстие |
360 мм |
| Грузоподъемность |
140 тс |
| Крутящий момент |
1230 кгс·м |
Технические характеристики
| Параметр |
Значение |
| Диаметр отверстия ротора |
360 мм |
| Допускаемая статическая нагрузка на стол ротора |
1,2 МН (120 тс) |
| Максимальный крутящий момент на столе ротора |
1230 кгс·м |
| Расстояние от центра стола до оси зубьев звездочки |
1370 мм |
| Частота вращения стола |
3,33 об/с (200 об/мин) |
| Верхняя опора стола ротора |
Упорно-радиальный подшипник №9168288 |
| Нижняя опора стола ротора |
Упорно-радиальный подшипник №7168284 |
| Габаритные размеры |
1840×925×625 мм |
| Масса ротора с рамой |
1960 кг |
Дополнительное исполнение:
- Поставка с рамой по требованию заказчика.
Комплектация
- Ротор Р 360-140 цепной
- Цепной приводной механизм
- Рабочий стол ротора
- Верхняя и нижняя опоры стола
- Подшипниковые узлы
- Комплект крепежных элементов
- Рама (при заказе)
- Руководство по эксплуатации
- Паспорт изделия
Часто задаваемые вопросы
1. Для чего предназначен ротор Р 360-140?
Для вращения бурильного инструмента и удержания колонны бурильных или обсадных труб при буровых операциях.
2. Какой тип привода используется?
Ротор оснащен механическим цепным приводом.
3. Какой диаметр проходного отверстия?
Диаметр отверстия ротора составляет 360 мм.
4. Какую нагрузку выдерживает ротор?
Допускаемая статическая нагрузка на стол — 120 тонн.
5. Можно ли заказать ротор с рамой?
Да, по требованию заказчика ротор может поставляться с рамой.
