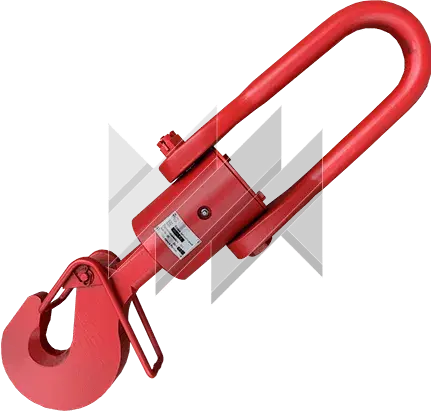

Batafsil tavsif: Крюк штанговый КШ
Крюки штанговые КШП — грузоподъёмные приспособления, предназначенные для захвата и удержания на весу элеватора штангового типа ЭШН с колонной насосных штанг при спуско-подъёмных операциях.
Отличительной особенностью КШП является съёмная серьга, которая обеспечивает возможность захвата крюка КШП непосредственно штропом подъёмного крюка. Конструкция также позволяет подвешивать крюк КШП двумя штропами.
Крюк обеспечивает возможность визуального контроля посадки погружного штангового насоса.
По требованию заказчика возможно изготовление подпружиненного исполнения с ходом до 400 мм в зависимости от применяемой пружины.
Основные параметры
| Параметр |
Значение |
| Тип оборудования |
Крюк штанговый |
| Модель |
КШП |
| Грузоподъёмность |
50–250 кН (5–25 т) |
| Назначение |
Захват и удержание элеватора ЭШН с колонной насосных штанг |
| Нормативный документ |
ТУ 05273837.303838.038 |
Технические характеристики
| Характеристика |
Параметр |
| Исполнения |
КШП-5, КШП-10, КШП-15, КШП-25 |
| Грузоподъёмность |
50 (5), 100 (10), 150 (15), 250 (25) кН (т) |
| Ход крюка |
70 мм |
| Усилие возврата пружины |
900 Н (90 кгс) |
| Габариты |
894 × 155 × 115 мм |
| Масса |
46 кг |
| Подвеска |
Двумя штропами за счёт съёмной серьги |
| Контроль посадки насоса |
Визуальный |
| Подпружиненное исполнение |
По требованию заказчика, до 400 мм в зависимости от пружины |
Комплектация
- Крюк штанговый КШП
- Съёмная серьга
- Пружина
- Основные рабочие элементы крюка
- Эксплуатационная документация
Часто задаваемые вопросы
1: Для чего предназначен крюк штанговый КШП?
КШП предназначен для захвата и удержания на весу элеватора штангового типа ЭШН с колонной насосных штанг при спуско-подъёмных операциях.
2: Какие исполнения крюка КШП существуют?
Предусмотрены исполнения КШП-5, КШП-10, КШП-15 и КШП-25.
3: Какова грузоподъёмность КШП?
Грузоподъёмность исполнений составляет от 50 до 250 кН, или от 5 до 25 тонн.
4: Для чего нужна съёмная серьга?
Съёмная серьга позволяет подвешивать КШП двумя штропами и обеспечивает возможность захвата крюка непосредственно штропом подъёмного крюка.
5: Можно ли заказать подпружиненное исполнение?
Да. По требованию заказчика возможно изготовление подпружиненного исполнения с ходом до 400 мм в зависимости от пружины.
