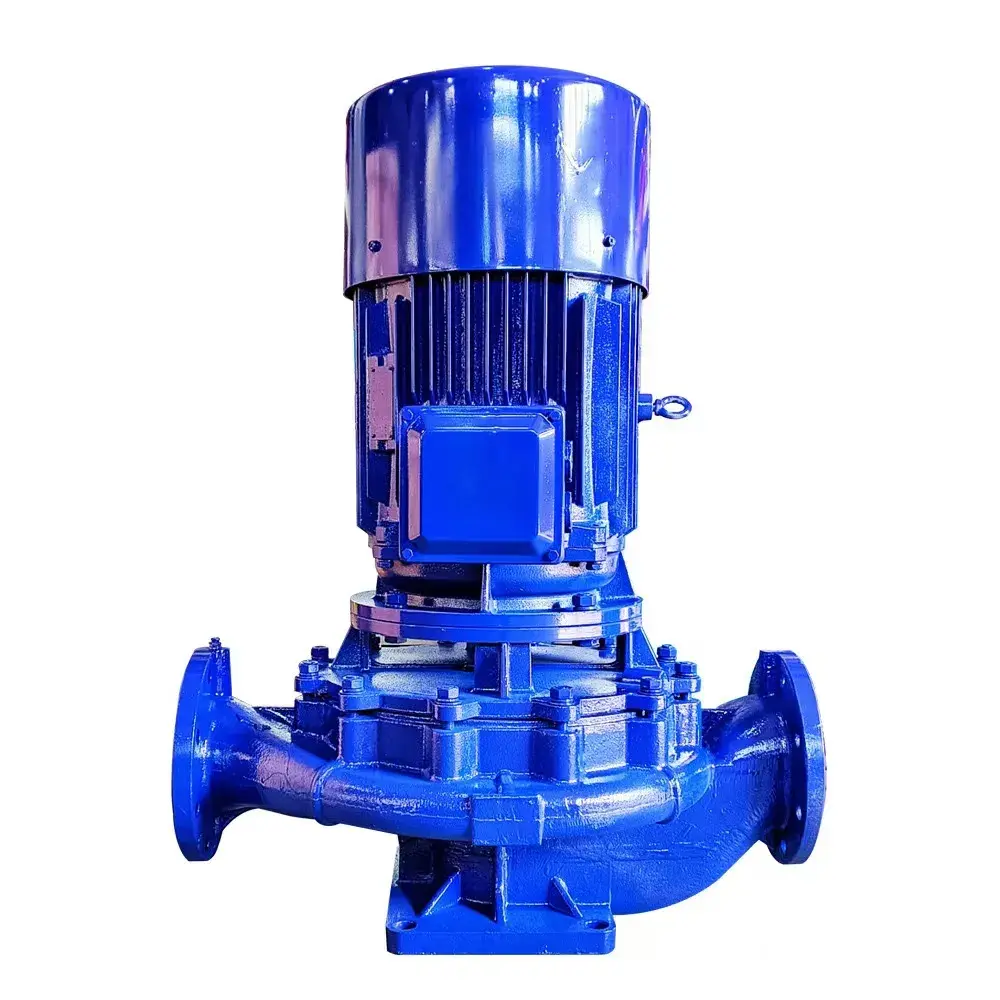

Batafsil tavsif: Вертикальный трубопроводный насос IRG
Вертикальный трубопроводный насос серии IRG представляет собой одноступенчатый центробежный моноблочный насос с сухим ротором и линейным расположением патрубков (In-Line). Главная техническая особенность и отличие серии IRG от базовой серии ISG заключается в том, что этот насос специально разработан для перекачивания горячей воды и высокотемпературных чистых жидкостей (с температурой перекачиваемой среды от -20 °C до +120 °C). [1, 2, 3, 4]
Всасывающий и напорный фланцы имеют одинаковый диаметр и расположены на одной оси, что позволяет монтировать насос подобно регулирующей задвижке непосредственно в рассечку трубы, минимизируя затраты на монтаж. [1, 2]
Сводные технические характеристики серии IRG
| Параметр |
Диапазон значений |
| Производительность (Расход) |
от 1.5 до 1400 м³/ч |
| Максимальный напор |
до 125–130 метров (давление до 13 бар) |
| Рабочая температура среды |
от -20 °C до +120 °C (для горячей воды и теплоносителей) |
| Допустимое содержание примесей |
не более 0,1% по объему, размер частиц до 0,2 мм |
| Номинальное давление корпуса |
PN16 (16 бар) |
| Диапазон мощностей привода |
от 0.37 кВт до 250 кВт |
Конструктивные преимущества
- Термостойкое уплотнение: Вал герметизирован специальным прецизионным торцевым уплотнением из твердых сплавов (карбид кремния/керамика/витон), которое выдерживает длительное температурное воздействие горячей воды без протечек. [1, 2]
- Удлиненный вал двигателя: Рабочее колесо (крыльчатка) зафиксировано непосредственно на валу электродвигателя. Отсутствие муфтового соединения исключает осевые люфты, снижает вибрацию и уровень акустического шума. [1, 2]
- Сбалансированная подшипниковая база: Конфигурация опорных подшипников эффективно компенсирует радиальные и осевые нагрузки, возникающие при циркуляции под высоким давлением. [1]
- Ремонтоприводность (Back Pull-Out): Для замены торцевого уплотнения или осмотра крыльчатки достаточно открутить болты промежуточного фонаря и извлечь двигатель. Сам чугунный корпус насоса при этом остается подключенным к трубопроводу. [1]
Основные области применения
- Системы отопления и ГВС: Циркуляция теплоносителя в котельных, центральных и индивидуальных тепловых пунктах (ЦТП, ИТП) жилых кварталов и предприятий.
- Промышленные теплообменники: Подача и циркуляция горячей технической воды для охлаждения или нагрева технологических линий на заводах.
- Подпитка котлов: Подача подготовленной горячей воды в контуры промышленных котлоагрегатов.
- Высотные бустерные системы: Повышение давления в сетях горячего водоснабжения многоэтажных зданий. [1, 2, 3, 4, 5]
Рекомендации по подбору и автоматизации
Для долговечной работы насоса IRG рекомендуется устанавливать перед входным патрубком магнитный сетчатый фильтр грубой очистки, так как окалина или ржавчина из труб отопления могут повредить полированные поверхности торцевого уплотнения. В циркуляционных контурах отопления и ГВС данные насосы рекомендуется подключать через шкафы управления с частотным преобразователем (например, серии VC5000E) для точной подстройки производительности под тепловой режим здания и экономии до 40% электроэнергии. [1]
