Batafsil tavsif: Горизонтальный трубопроводный насос ISW

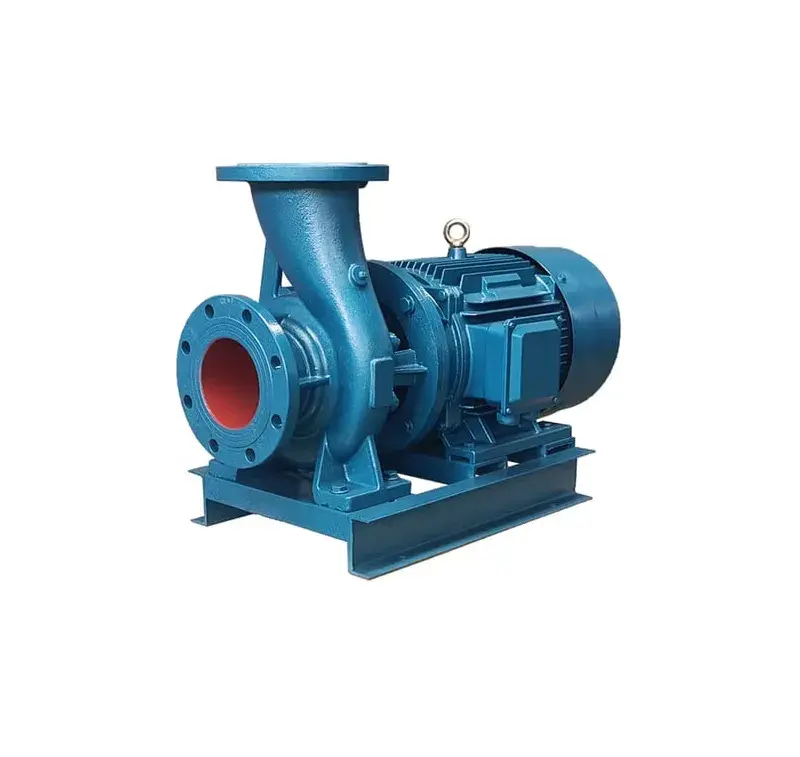

Промышленный горизонтальный центробежный моноблочный насос серии ISW представляет собой высокопроизводительный агрегат типа In-Line [Вертикальный трубопроводный насос IRG]. Главная конструктивная особенность серии ISW — это горизонтальное исполнение, при котором патрубки «вход» и «выход» расположены соосно на одной прямой линии, а жестко закрепленный электродвигатель расположен сбоку (в отличие от вертикального аналога IRG) [Вертикальный трубопроводный насос IRG].
Прямая посадка рабочего колеса на удлиненный вал двигателя позволила полностью отказаться от соединительных муфт [Вертикальный трубопроводный насос IRG]. Благодаря этому исключены проблемы с несоосностью валов, минимизированы радиальные вибрации, снижен уровень шума и устранены механические потери энергии [Вертикальный трубопроводный насос IRG].
Анализ технических параметров серии ISW
Предоставленная спецификация подтверждает, что насосы ISW являются полноценной энергоэффективной заменой классическим консольным насосам на раме (типа К) [Вертикальный трубопроводный насос IRG]:
- Широкий диапазон подачи: От 2.5 до 1000 м³/ч [Вертикальный трубопроводный насос IRG]. Позволяет закрывать задачи от локального бустерного повышения давления до магистрального водоснабжения жилых микрорайонов Узбекистана [Вертикальный трубопроводный насос IRG].
- Высокий напорный потенциал: До 125 метров (рабочее давление корпуса до 16 бар) [Вертикальный трубопроводный насос IRG]. Это дает возможность продавливать жидкость по протяженным участкам труб и компенсировать гидравлические потери на промышленных объектах [Вертикальный трубопроводный насос IRG].
- Мощностной ряд: Электродвигатели от 0.37 до 250 кВт с питанием от стандартной 3-фазной сети 380 В (50 Гц) [Вертикальный трубопроводный насос IRG]. В этих габаритах двигатели идеально соотносятся с классами энергоэффективности YE2 / YE3 [Электродвигатель YE2 / YE3, Вертикальный трубопроводный насос IRG].
- Вариативность полюсности мотора:
- 2950 об/мин (2 полюса): Оптимально для получения максимального напора при компактных размерах гидравлики [Электродвигатель YE2 / YE3, Вертикальный трубопроводный насос IRG].
- 1450 об/мин (4 полюса): Оптимально для тяжелых режимов непрерывной циркуляции 24/7. Позволяет кратно продлить межсервисный ресурс подшипников и торцевого уплотнения за счет снижения скорости трения [Вертикальный глинистый насос NL, Вертикальный трубопроводный насос IRG].
Особенности эксплуатации и автоматизации на объектах
Для достижения максимального эффекта энергосбережения при интеграции насосов ISW в инфраструктурные проекты республики (ЖКХ, ирригация, HVAC) применяются следующие инженерные решения:
- Частотное регулирование постоянного давления: Насосы ISW идеально работают в каскадных схемах под управлением специализированных шкафов автоматики с преобразователями частоты (типа VC5000E) [VC5000E Серия высокопроизводительных преобразователей частоты, Шкаф управления преобразованием частоты]. Шкаф отслеживает показания датчика давления и плавно меняет обороты двигателя (с точностью до ±0,02 МПа), экономя до 30–50% электроэнергии [Преобразование частоты при постоянном давлении Водоснабжение Оборудование, Шкаф управления преобразованием частоты].
- Защита прецизионного уплотнения: В насосе установлено механическое торцевое уплотнение (керамика/графит). Для предотвращения его преждевременного истирания твердыми примесями, перед входом в насос обязательна установка сетчатых фильтров (особенно в системах открытой ирригации или старых сетях отопления).
- Обслуживание без демонтажа корпуса (Back Pull-Out): Для замены уплотнения или осмотра крыльчатки достаточно извлечь роторную часть с двигателем, открутив болты промежуточного фланца. Сам чугунный корпус при этом остается жестко закрепленным в линии трубопровода.
Texnik xususiyatlari
