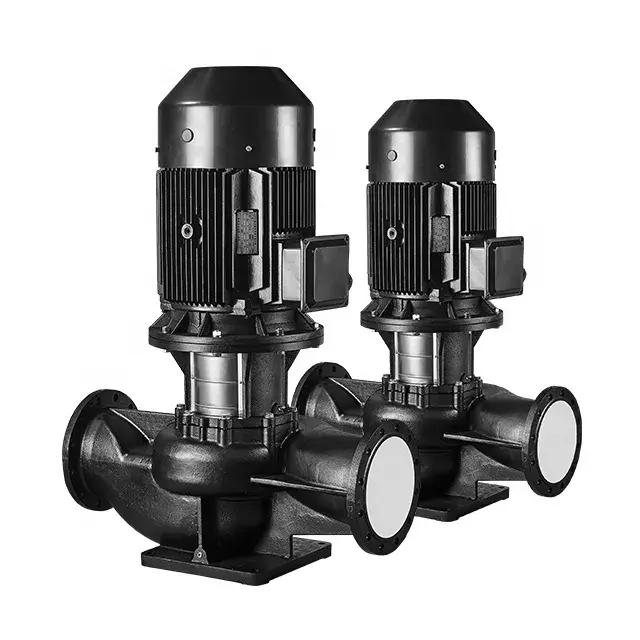

Batafsil tavsif: Вертикальный трубопроводный насос TD
Вертикальный трубопроводный насос серии TD — это одноступенчатый центробежный моноблочный насос типа In-Line с сухим ротором [Вертикальный трубопроводный насос IRG].
В инженерной и торговой практике на рынке Узбекистана серия TD является более современным, технологичным и энергоэффективным аналогом классических насосов серии IRG/ISG [Вертикальный трубопроводный насос IRG]. Главное конструктивное отличие насосов TD — это съемная жесткая муфта новой конструкции, которая позволяет обслуживать торцевое уплотнение и гидравлику без демонтажа электродвигателя, что значительно упрощает сервис тяжелых моделей [Вертикальный трубопроводный насос IRG].
Сводные технические характеристики серии TD
- Конструктивное исполнение: Вертикальный моноблок «в линию» (In-Line) с соосными патрубками равного диаметра [Технические характеристики XBD-G TRL, Вертикальный трубопроводный насос IRG].
- Диапазон номинальной подачи: от 2 до 1200 м³/ч [Вертикальный трубопроводный насос IRG].
- Диапазон номинального напора: до 90–125 метров (рабочее давление корпуса до 16 бар) [Вертикальный трубопроводный насос IRG].
- Температура перекачиваемой среды: от -15 °C до +110 °C / +120 °C (подходит как для систем кондиционирования, так и для отопления) [Вертикальный трубопроводный насос IRG].
- Мощность приводных двигателей: от 0.37 кВт до 250 кВт (базово комплектуются премиальными энергоэффективными моторами классов YE3 / IE3) [Электродвигатель YE2 / YE3, Вертикальный трубопроводный насос IRG].
Ключевые конструктивные преимущества
- Упрощенный сервис (в отличие от IRG): В насосах TD вал насоса и вал двигателя соединены через специальную жесткую продольно-разъемную муфту. При замене торцевого уплотнения на мощных агрегатах (от 7.5 кВт и выше) вам не нужно снимать тяжелый электродвигатель — достаточно демонтировать полумуфты и извлечь уплотнительный блок [Вертикальный трубопроводный насос IRG].
- Высокий гидравлический КПД: Проточная часть и рабочее колесо оптимизированы методом компьютерного гидродинамического моделирования (CFD). Это снижает внутреннее сопротивление и завихрения потока, обеспечивая экономию энергии до 5–7% по сравнению со старыми сериями трубопроводных насосов [Высоковольтное преобразование частоты Электродвигатель].
- Качественные материалы уплотнений: Применяются картриджные механические торцевые уплотнения (карбид кремния/графит/EPDM), обладающие повышенным ресурсом работы в условиях высокотемпературной циркуляции [Вертикальный трубопроводный насос IRG].
